Взаимосвязь между АСНИ и САПР
Каждая из систем АСНИ и САПР имеет свою специфику и отличается поставленными целями и методами их достижения. Однако очень часто между обоими типами систем обнаруживается тесная связь, и их роднит не только то, что они реализуются на базе компьютерной техники.
В процессе проектирования может потребоваться выполнение определенного исследования, а в ходе научного исследования может возникнуть необходимость как в конструировании нового прибора, так и в проектировании научного эксперимента.
Такая взаимосвязь приводит к тому, что на самом деле чистых АСНИ и САПР не бывает: в каждой из них можно найти общие элементы. С повышением их интеллектуальности они сближаются. В конечном счете и те и другие должны представлять собой экспертную систему, ориентированную на решение задач конкретной области.
Интеграция программного обеспечения ECAD/MCAD
Дополнительным преимуществом программного обеспечения ECAD является возможность взаимодействия на этапе проектирования, когда разные члены команды, работающие над различными функциональными областями или аспектами, могут объединить свои части проекта. Объединение результатов из ECAD и MCAD означает, что проектировщик может собрать электрические и механические детали в виртуальной среде и проверить их взаимное соответствие.
3D-визуализация проектного решения позволяет быстро увидеть, как все электрические и механические детали взаимодействуют физически. Интеграция ECAD в MCAD или наоборот позволяет выявлять ошибки, вносить коррективы и подтверждать результаты быстро и эффективно.
Интегрированные наборы инструментов ECAD и MCAD обеспечивают доступ к точной модели печатной платы при проектировании механических элементов и проверке их соответствия геометрии корпуса.
Проблема заключается в несовместимости инструментов, с которыми приходится работать проектировщикам. Экспорт данных из одного инструмента в формат, подходящий для другого, часто является сложным процессом и может привести к ошибкам. Время, сэкономленное при использовании инструментов, в итоге тратится на проверку данных вручную. Любая ошибка может остаться незамеченной до производственного этапа.
В последние годы разработчики непрерывно работают над созданием стандартов для взаимодействия ECAD/MCAD. Благодаря усилиям в инструментах встроены автоматизированные процессы для двустороннего обмена информацией. Это позволяет эффективно вносить изменения, обмениваться данными и проводить проверки.
Интегрированный процесс проектирования
Интеграция ECAD и MCAD: оптимизация проектирования
Важно помнить, что оба процесса невозможно выполнять последовательно или изолированно. Выходные данные одного метода будут влиять на другой.
Например, процесс, реализуемый в программном обеспечении ECAD, может определять базовые физические размеры платы и выявлять любые ограничения по температурному контролю и вибрации, влияющие на конструкцию корпуса.
Одновременно с этим процесс MCAD может показать, существуют ли ограничения, накладываемые на размер платы или размещение компонентов для соблюдения любых внешних размерных требований или с учетом других факторов, таких как размещение впускных и выпускных отверстий для воздушного потока.
Свобода в выборе конструкции корпусов
У команды проектировщиков появляется непривычная свобода выбора конструкции корпусов, что позволяет оптимизировать конструкцию, используя любой размер платы.
Как правило, конструкция корпуса накладывает ограничения на конструкцию платы, что, в свою очередь, может влиять на конструкцию электронной схемы.
Интегрированный рабочий процесс с использованием программного обеспечения обоих типов, т. е. для электрического и механического проектирования, дает проектным командам возможность сотрудничать и общими силами разрабатывать оптимальное решение.
Преимущества интеграции ECAD и MCAD
Лучшее программное обеспечение ECAD включает встроенные функции MCAD, которые помогают спроектировать электрическую часть на 3D-модели печатной платы и ее компонентов.
Это означает, что проектировщики не ограничены использованием прямоугольных печатных плат в корпусах, напоминающих по форме кирпичи.
Снимая эти ограничения, инструменты дают возможность создавать сложные геометрические формы так же быстро и дешево, как и простые традиционные конструкции.

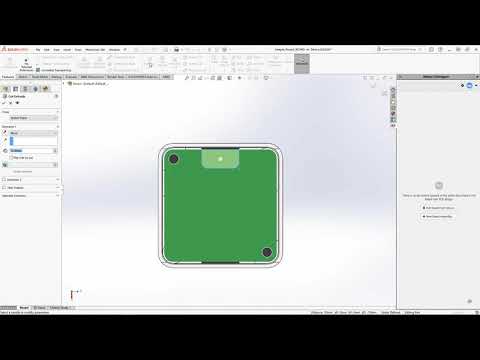

Смотреть видео:
