Контрольные карты: важный инструмент для управления процессами

Контрольная карта – инструмент, позволяющий отслеживать ход протекания процесса и воздействовать на него, предупреждая отклонения от предъявленных к процессу требований (или реагируя на отклонения).

Виды вариаций

Существует два типа вариаций:

• Естественные, связанные с разбросом значений вокруг номинала, присущие процессу;
• Специальные, появление которых можно объяснить конкретными причинами.

Построение контрольных карт

При построении контрольных карт на оси ординат откладываются значения контролируемого параметра, а на оси абсцисс — время t взятия выборки (или ее номер).

Всякая контрольная карта состоит обычно из трех линий:

1. Центральная линия представляет собой требуемое среднее значение характеристики контролируемого параметра качества.
2. Максимально допустимые пределы изменения значений контролируемой характеристики:
   • Верхний контрольный предел (Кв или UCL — Upper Control Level).
   • Нижний контрольный предел ( Кн или LCL — Lower Control Level).

Оценка процесса

Если все точки соответствуют выборочным средним значениям контролируемого параметра и его изменчивости внутри контрольных пределов, то процесс рассматривается как находящийся в контроле. В случае выхода за контрольные пределы, процесс считается вышедшим из-под контроля.

Как управлять процессом

Процесс считается контролируемым, если систематические составляющие его погрешности регулярно выявляются и устраняются, а остаются только случайные составляющие погрешностей, распределяющиеся в соответствии с нормальным законом распределения.

Заключение

Для успешного внедрения контрольных карт важно не только овладеть техникой их составления и ведения, но также научиться правильно интерпретировать данные на карте.

Контрольные карты Шухарта

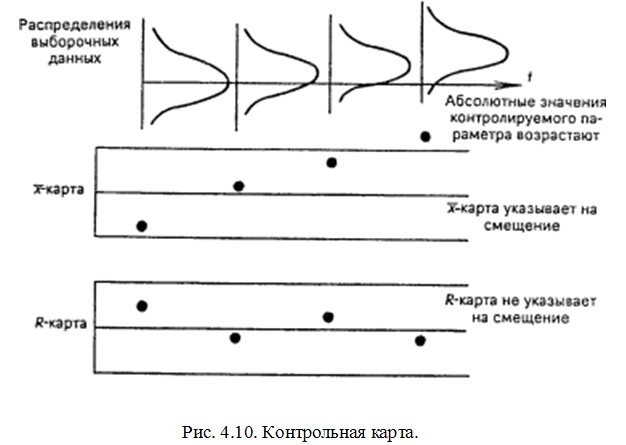

Расположение контрольных точек на х -карте указывает на возрастание среднего выборочного значения во времени. А значение х в четвертой выборке оказалось за контрольным пределом, что говорит о том, что в момент, когда бралась четвертая выборка, процесс уже не соответствовал предъявляемым требованиям.

Однако этого можно было бы избежать, если бы на основании результатов уже первых трех выборок, когда процесс находился еще в установленных пределах, но уже была видна тенденция его изменения, указывающая на явное влияние систематических погрешностей, были бы предприняты соответствующие меры по их устранению. Наглядным примером такой систематической погрешности может служить состояние резца, перемещение которого при автоматической обработке детали на токарном станке не учитывает его затупления.

Преимущества контрольных карт

Таким образом, контрольная карта помогает не только выявить несоответствие процесса требованиям потребителя, но и предвидеть возможности его появления в будущем.

Возможности настройки контрольных карт

Вы можете вывести/скрыть подписи к точкам, вертикальные линии разделителей и разрыв линии графика для серий точек на графиках контрольных карт из полей значений (измерений) или из неограниченного количества полей (столбцов) источников вариаций Факторов. Активация/деактивация функции осуществляется кликом мыши по кнопке-переключателя в соответствующей панели управления.

Эта функция входит в перечень параметров, сохраняемых в свойствах графиков при сохранении в списке для автоматического обновления графиков с выбранным таймаутом или для быстрого их открытия с обновлёнными данными.

Используя функции подписей точек и вертикальных разделителей зон действия факторов, например, только для 18 столбцов Факторов, вы можете получить перекрёстных уникальных вариантов подписей к точкам на контрольной карте.

Управление подписями точек на контрольных картах Шухарта

Выпадающий список факторов в панели управления вертикальными пунктирными линиями разделяющими серий точек формируется только из столбцов, имеющих строки условно-постоянных условий (повторяющихся значений). Пустые значения факторов (условий) заменяются текстом Фактор не указан.

Управление линиями графика

Проход по выпадающим спискам (столбцам) факторов в соответствующих панелях управления производится выбором из выпадающего списка или последовательным перебором прокруткой роликом мыши в области выпадающего списка.

Идентификация вариаций

Всё это понадобится для идентификации выявленных контрольной картой вариаций, источником которых являются особые причины изменений процесса, которые можно и необходимо устранить на цеховом уровне.

Поиск связей

Эта функция позволяет проводить визуальный поиск связи различных факторов с выявленными признаками действия особых причин вариаций в точках, выделенных красным цветом в соответствии с зональными критериями Western Electric.

Скрытие формул расчёта

Пользователь может показать или скрыть блок с формулами расчёта контрольных границ. По умолчанию блок с формулами для расчёта контрольных границ скрыт.

Активирована панель управления демонстрацией и скрытием блоков формул для расчёта границ контрольной XbarR-карты Шухарта и значений значений σ с индексами воспроизводимости Cp, Cpk.

Аннотации с номерами подгрупп к выбранным пользователем точкам

Индексы воспроизводимости Cp, Cpk

Автоматически рассчитываются индексы воспроизводимости Cp (жизненное пространство процесса относительно поля допуска), Cpk (центрированность процесса в поле допуска) для первичного построения контрольной карты.

Далее, при модификации контрольных границ с использование функций закрепления контрольных границ, контрольных границ для отдельных серий, удаления точек – индексы воспроизводимости Cp, Cpk не пересчитываются.

Если процесс находится в статистически неуправляемом состоянии, индексы (Cp, Cpk) не имеют смысла, такой процесс по определению невоспроизводим.

Важно! Индексы воспроизводимости имеют серьёзные недостатки по сравнению с простыми графическими методами (контрольная карта и гистограмма распределения значений с границами допусков). Кроме указанного выше, индексы воспроизводимости должны использоваться в паре, иначе вы легко будете введены в заблуждение каждым из них.

Индекс жизненного пространства (Cp) не говорит, где находится процесс относительно полей допуска, внутри или даже целиком за границами допуска. Индекс центрированности (Cpk) не даёт представления о стороне смещения стабильного процесса от центра поля допуска, а следовательно, скрывает важную для улучшения процесса информацию, и не имеет смысла, если номинал не совпадает с центром поля допуска (несимметричные поля допусков).

Для понимания метода расчёта индексов воспроизводимости Cp, Cpk и их недостатков познакомьтесь со статьей: Достаточно ли анализа гистограмм распределения и индексов воспроизводимости Cp, Cpk? Начинайте анализ с построения контрольных карт Шухарта!

Условные обозначения

Содержание условных обозначений зависит от контекста полотна с графиками и выводятся в отдельных текстовых блоках по нажатию левой кнопкой мыши. Закрытие – по повторному нажатию на ту же кнопку.
