⇡#кабели

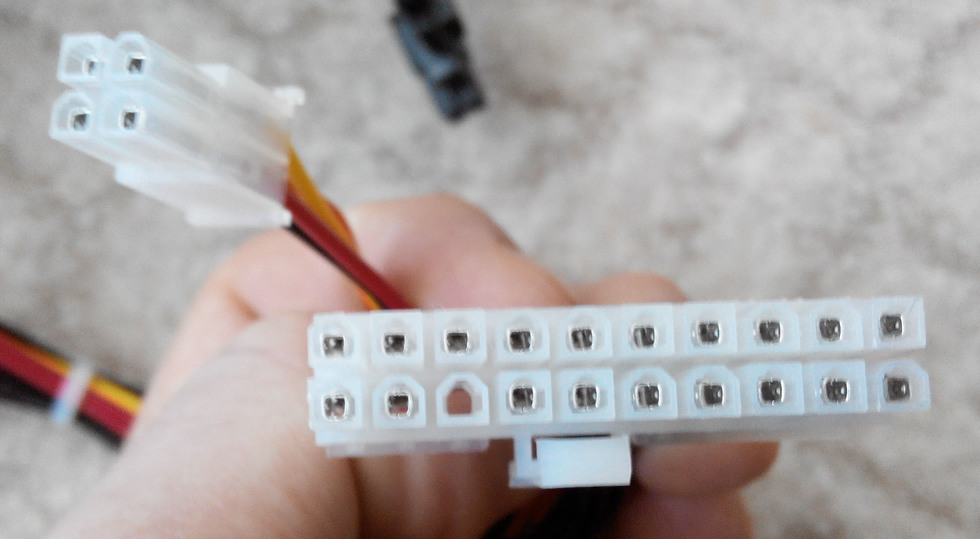

Набор разъемов питания БП FSP ATX-450PNR-I:

• 1 × 20 4 контакта;
• 1 × ATX12V (4 4 контакта) — питание CPU;
• 1 × PCI-E 6-pin — питание GPU;
• 4 × SATA;
• 2 × Molex;
• 2 × Floppy.

Если для указанного на сайте производителя набора разъемов FSP ATX-450PNR-I эпитет «скромный» покажется незаслуженным комплиментом, то у нашего экземпляра, скорее, наблюдается излишний оптимизм производителя: два разъема питания видеокарт при 300 Вт выходной мощности по линии 12 В — явный перебор.

Сечение большинства проводов составляет 20 AWG, что меньше стандартного уровня 18 AWG.

Кабели, ведущие к разъемам питания FDD, отличаются еще меньшим сечением — 22 AWG.

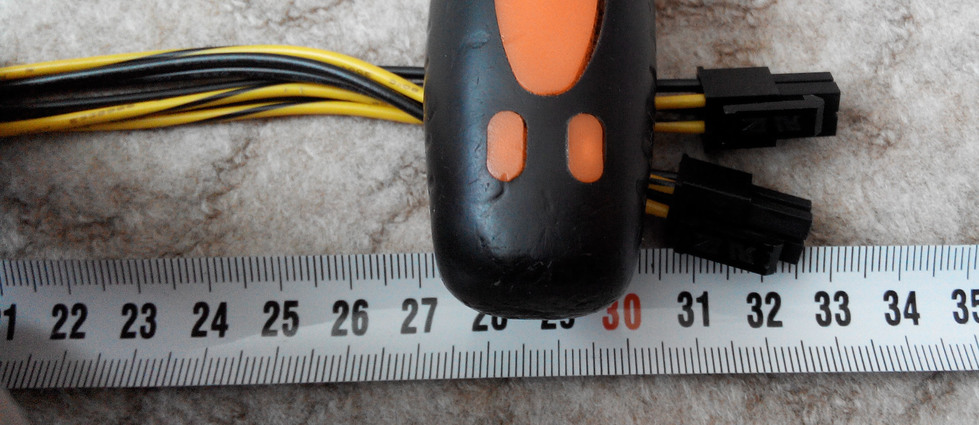

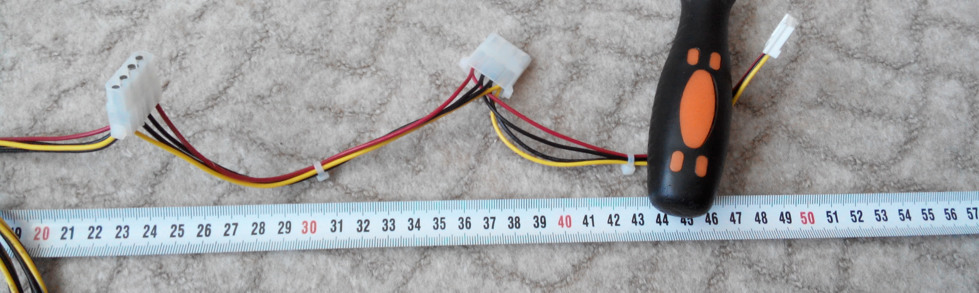

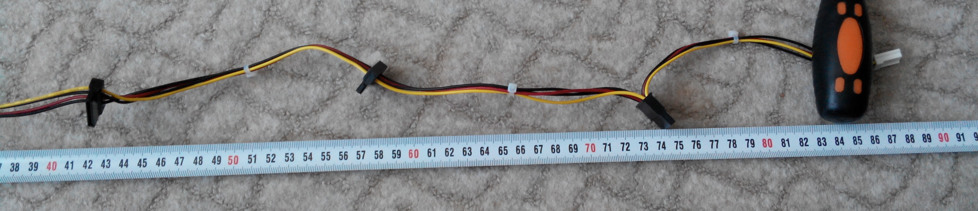

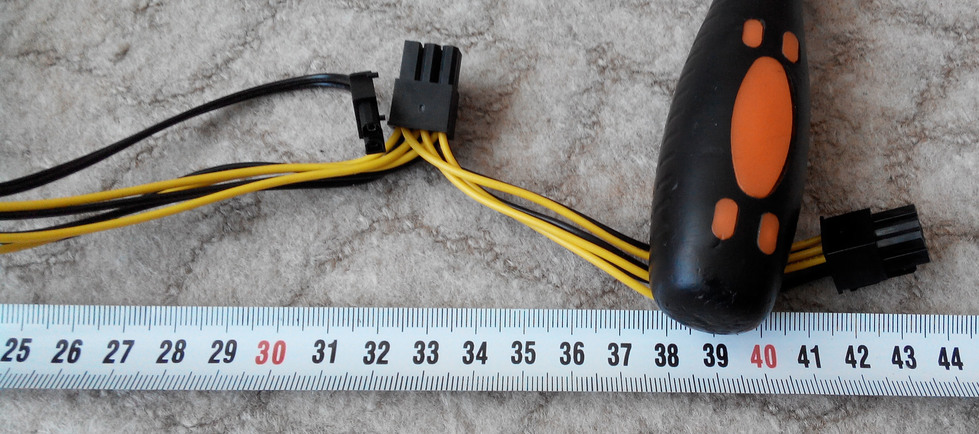

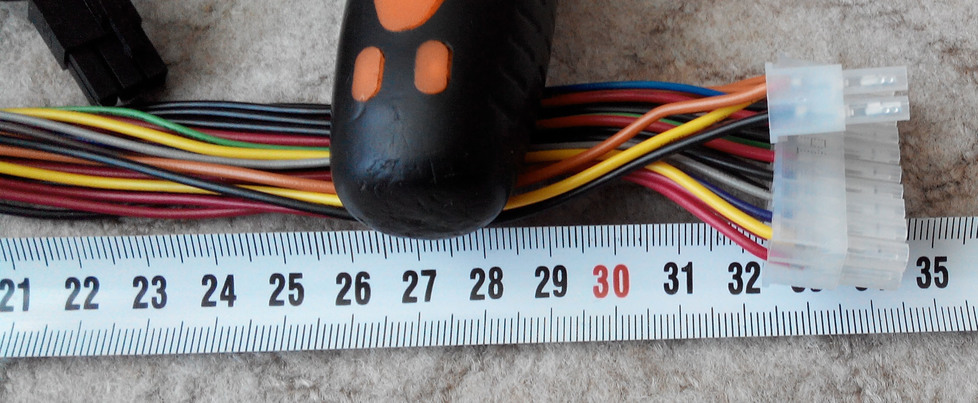

Длина же всех кабелей минимальна, что хорошо заметно на общем плане: относительно длинным является только шлейф с четырьмя разъемами питания SATA, причем его длина обусловлена лишь большим числом размещенных на нем разъемов.

Набор разъемов питания блока питания QDION QD450SI 80 :

• 1 × 20 4 контакта;
• 1 × ATX12V (4 4 контакта) — питание CPU;

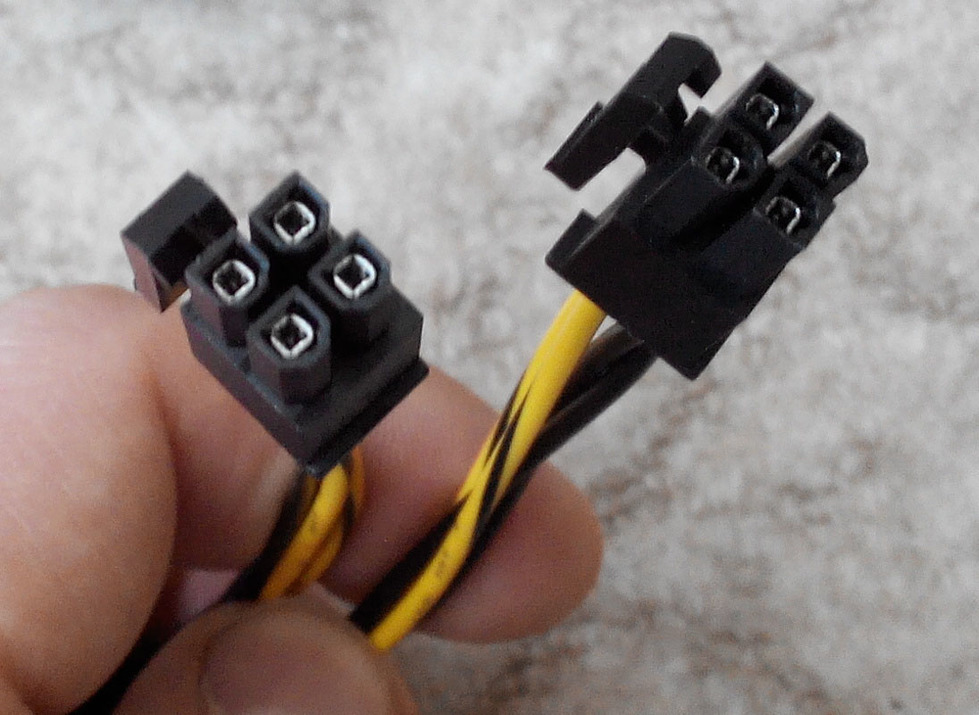

• 1 × PCI-E 6 2-pin — питание GPU;
• 5 × SATA;
• 3 × Molex;
• 1 × Floppy.

Набор разъемов блока питания QDION лучше соответствует выходной мощности модели и современным требованиям. Разъем питания видеокарты лишь один, но с дополнительной парой разъемов, добавилось по одному разъему питания SATA и Molex, а архаичный, но порой все же востребованный разъем питания FDD остался в единственном числе.

Сечение большинства проводов составляет вполне достаточные 18 AWG.

Длина кабелей значительно больше, чем у FSP ATX-450PNR-I, хотя все равно она вряд ли позволяет рассчитывать на скрытую прокладку проводов под площадкой материнской платы внутри корпуса с нижним расположением блока питания.

⇡#конструкция, внутреннее устройство

Начнем рассмотрение с блока под маркой FSP.

Внутренние компоненты охлаждаются вентилятором производства DWPH типоразмера 120 × 120 × 25 мм. Индекс модели EFS-12E12M.

Внутреннее устройство блока питания значительно отличается от такового у родственной по индексу модели FSP ATX-400PNR-I, с которой автору довелось познакомиться три года назад. Если в основе «четырехсотки» явно прослеживались черты платформы FSP 60THN, чьи корни восходят как минимум к 2005 году, то сейчас перед нами более современное решение.

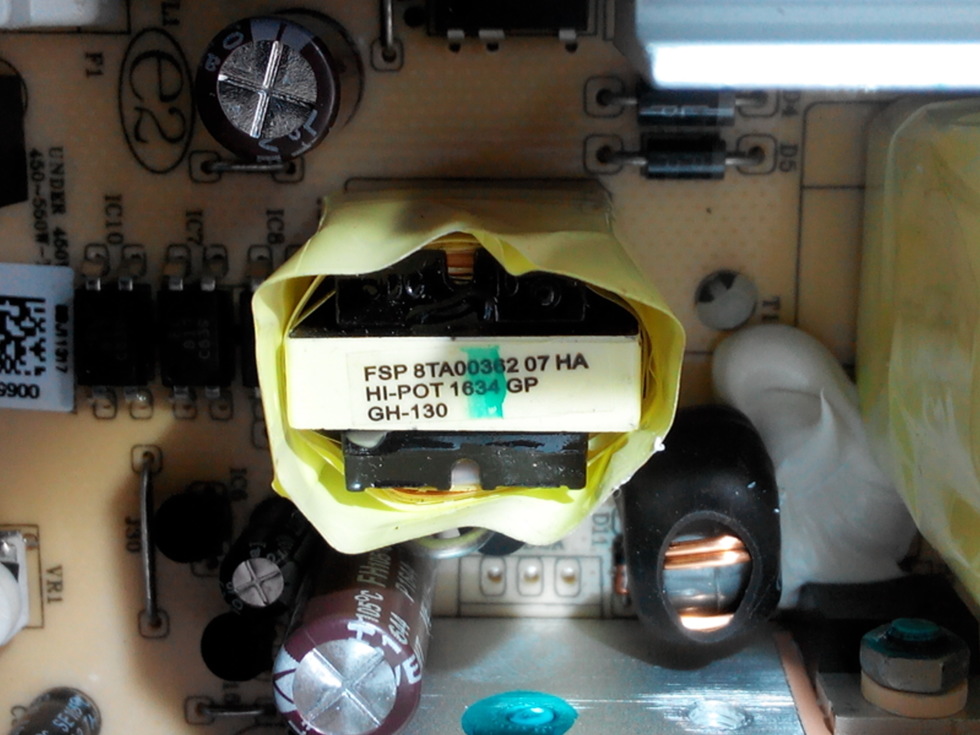

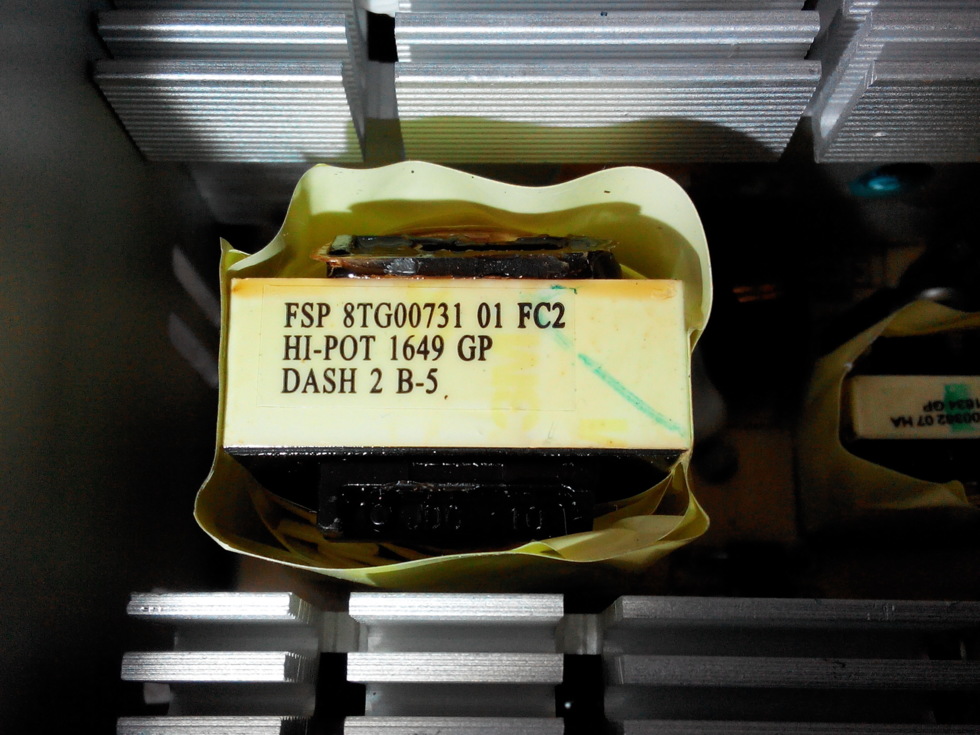

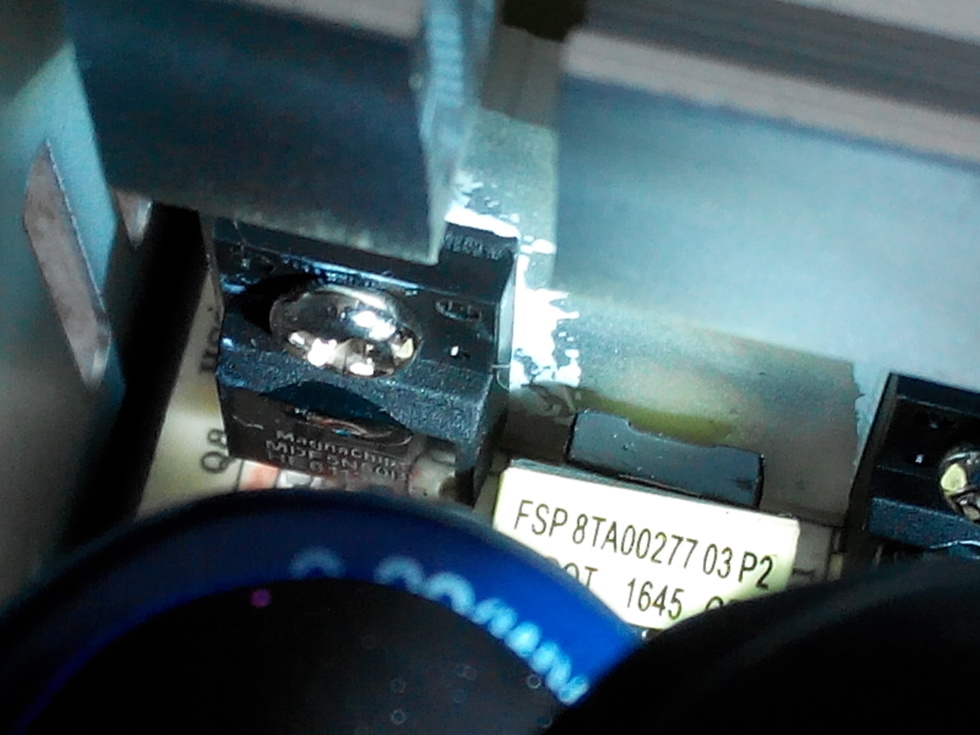

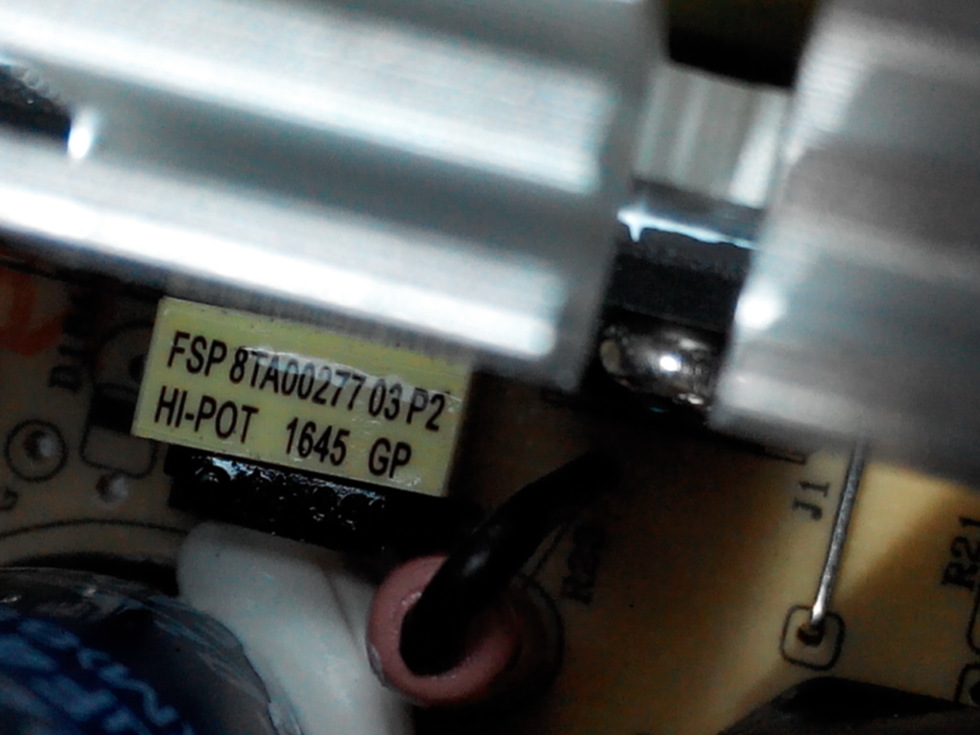

Разводка основной печатной платы говорит о применении платформы FSP ATN, тоже давно уже не относящейся к числу новинок, но все же на несколько лет более молодой, чем 60THN.

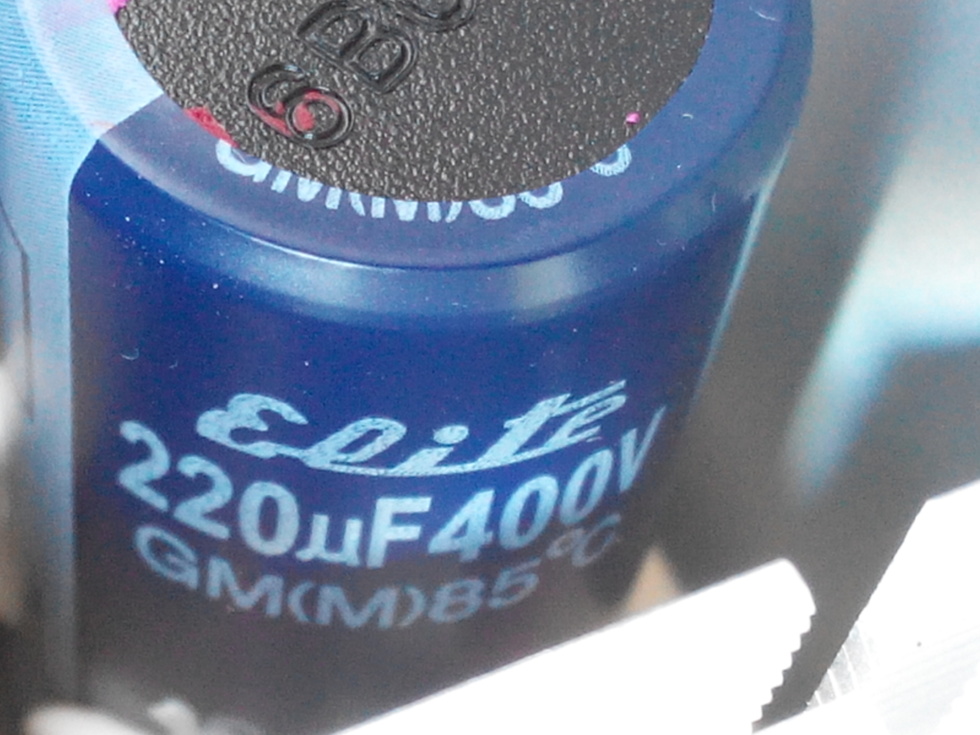

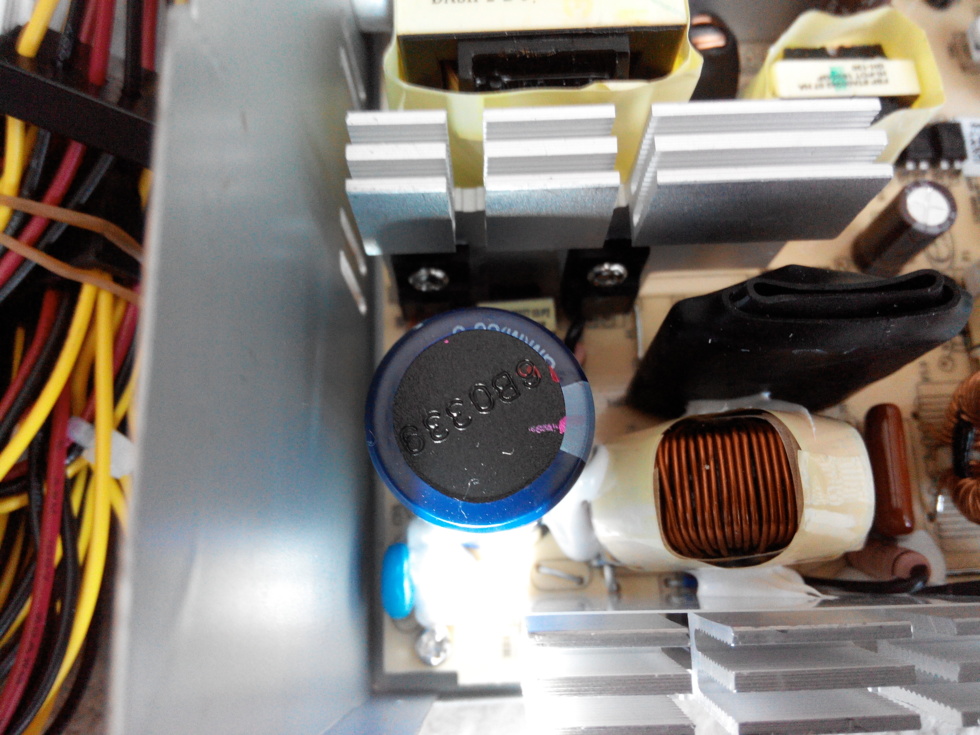

Наличие крупного дросселя возле «банки» входного конденсатора производства Elite говорит о наличии активной коррекции фактора мощности (тогда как БП на платформе 60THN выпускались в лучшем случае с пассивным PFC, а чаще — и вовсе без него).

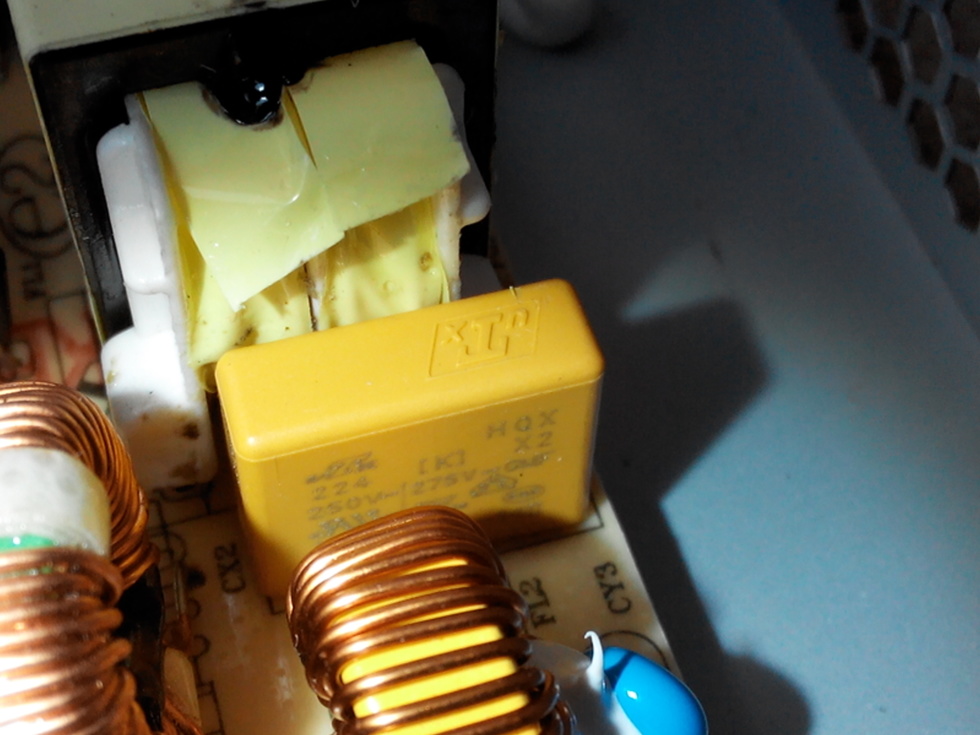

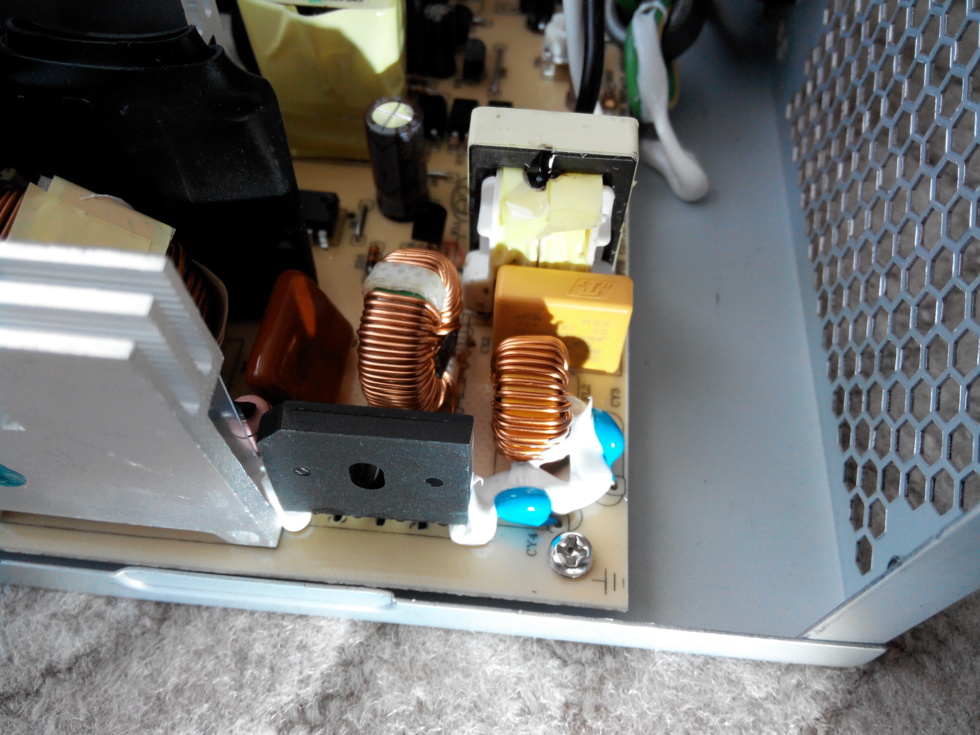

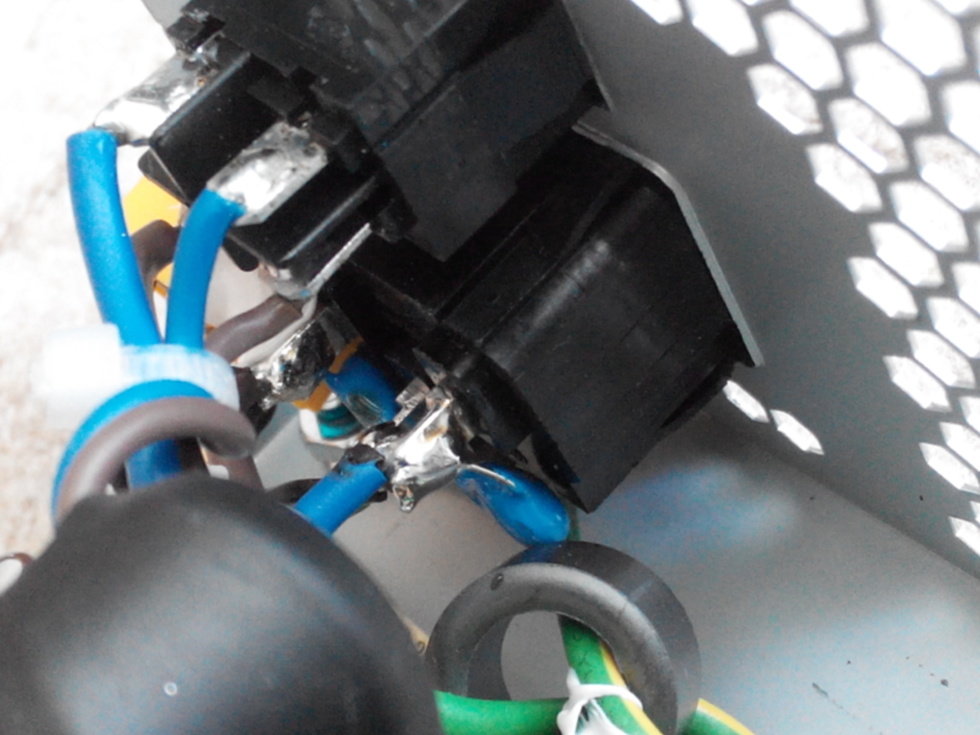

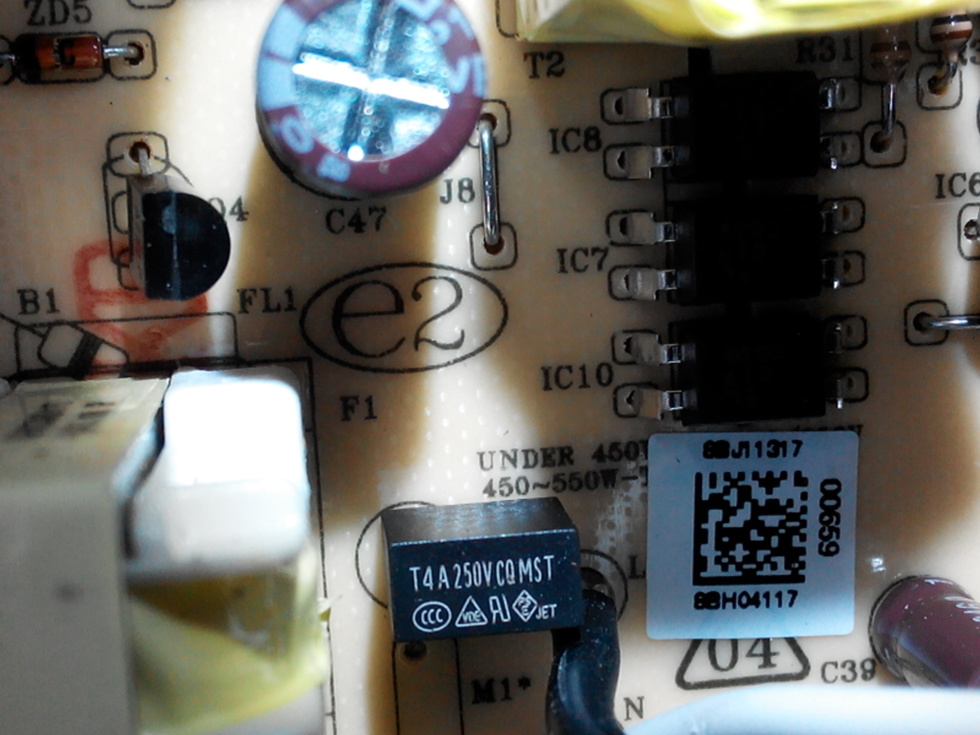

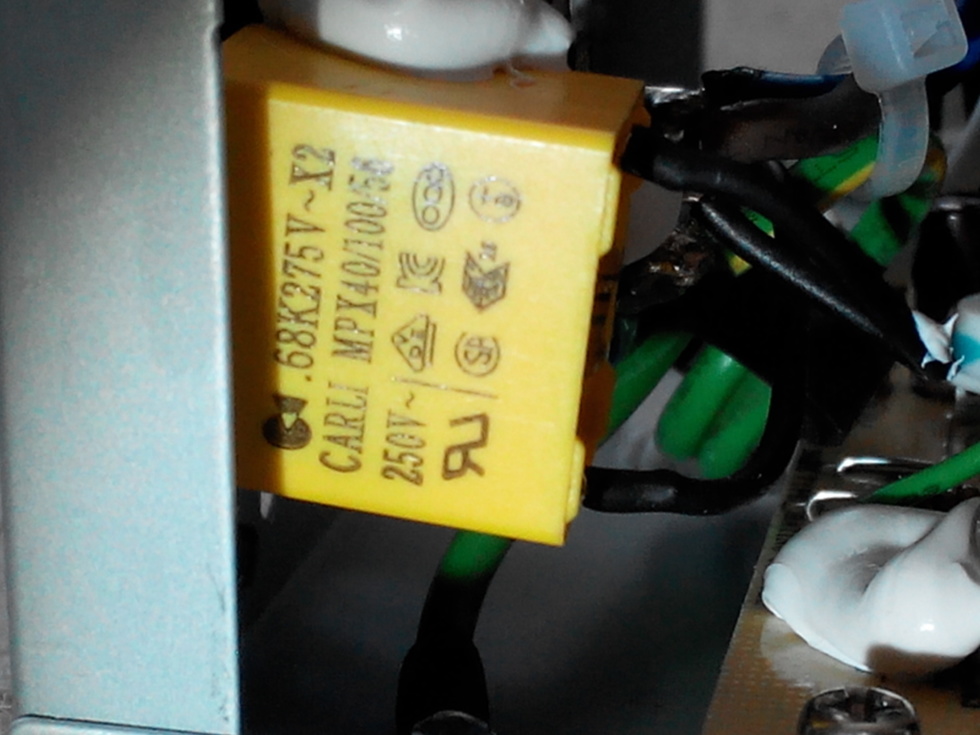

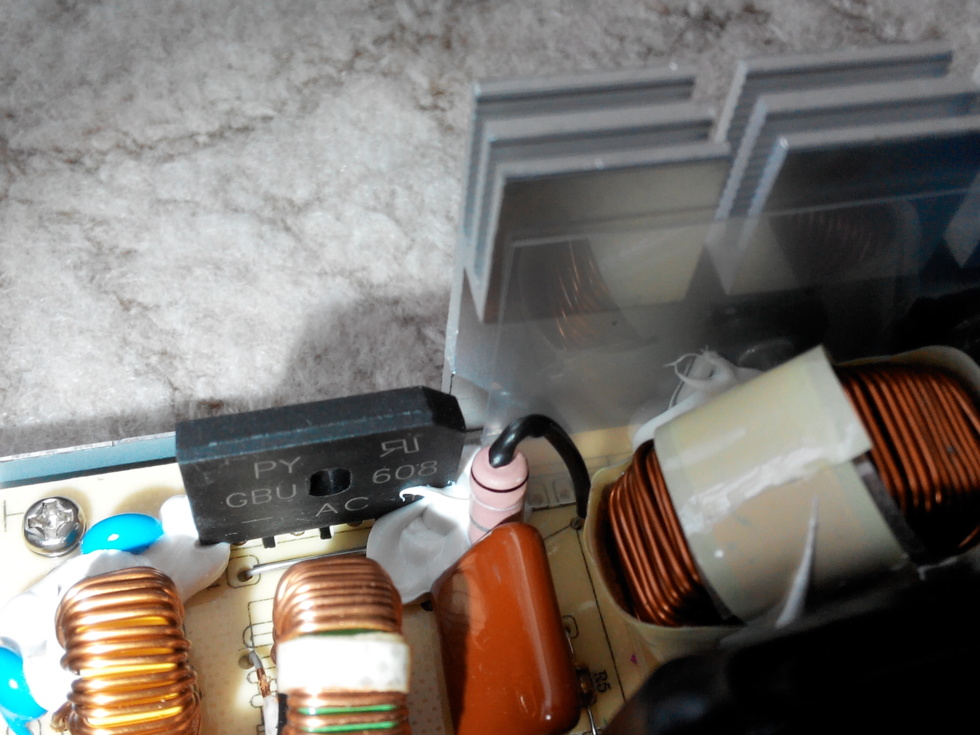

Входной фильтр реализован в полном объеме. В наличии два конденсатора CX и четыре CY (половина из них распаяна на входе шнура питания), два синфазных дросселя и варистор для защиты от кратковременных скачков напряжения.

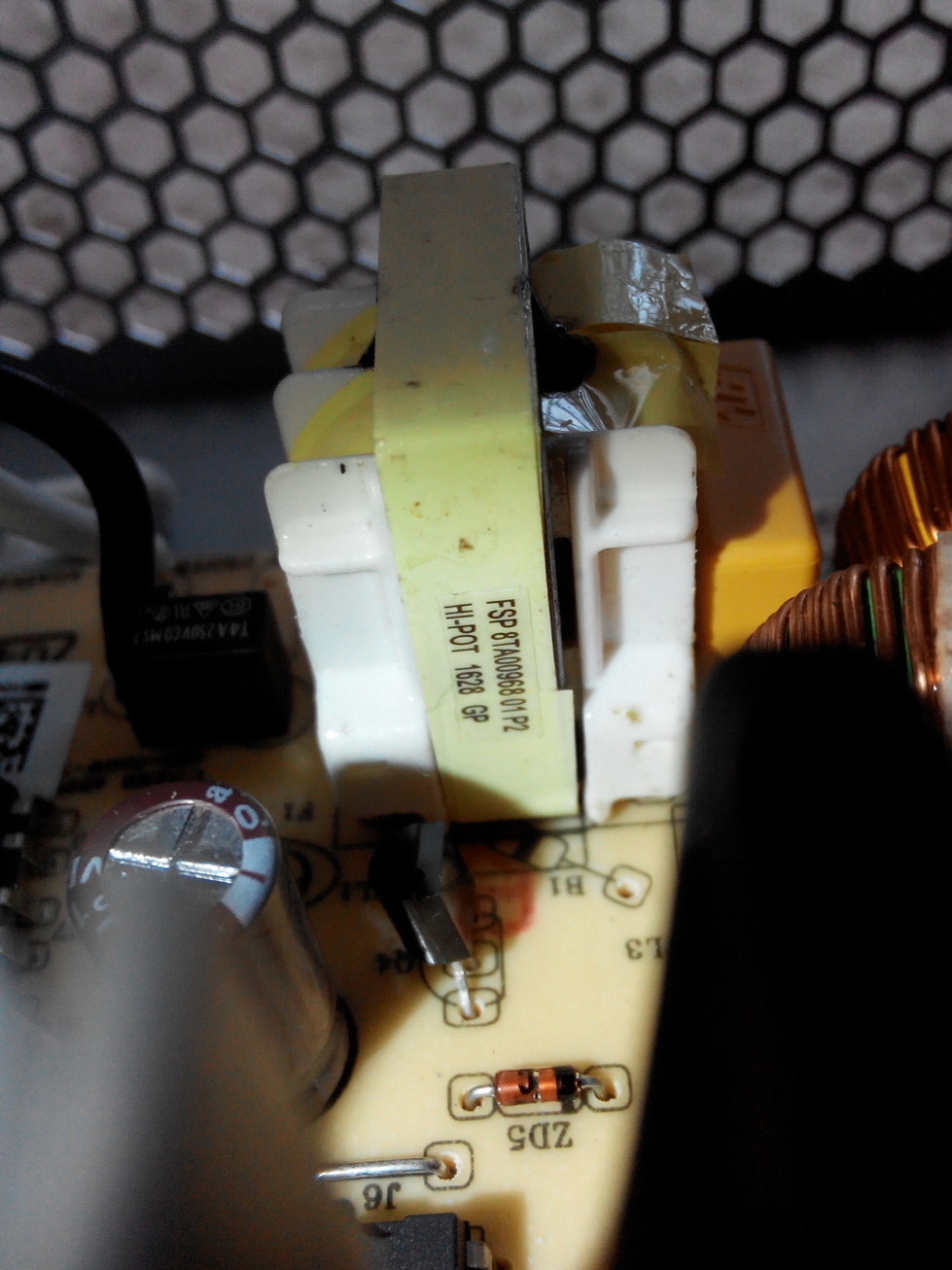

За управление дежурным питанием отвечает микросхема TNY278PG.

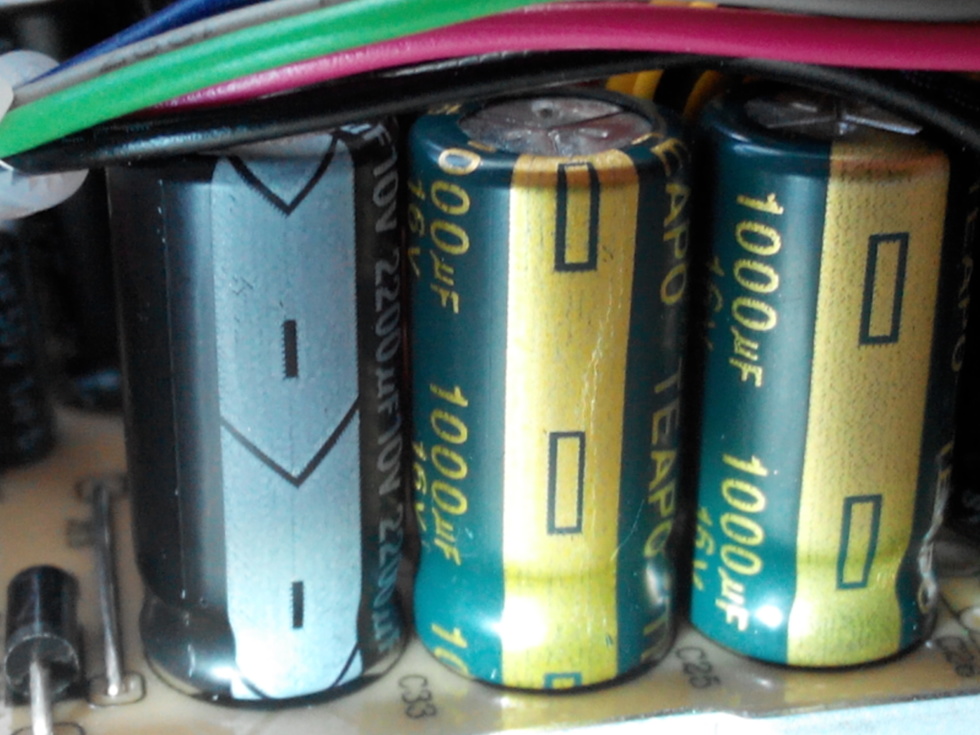

Конденсаторы на входе представлены продукцией Teapo и CapXon — пожалуй, лучшие варианты, на которые можно рассчитывать в моделях бюджетного сегмента.

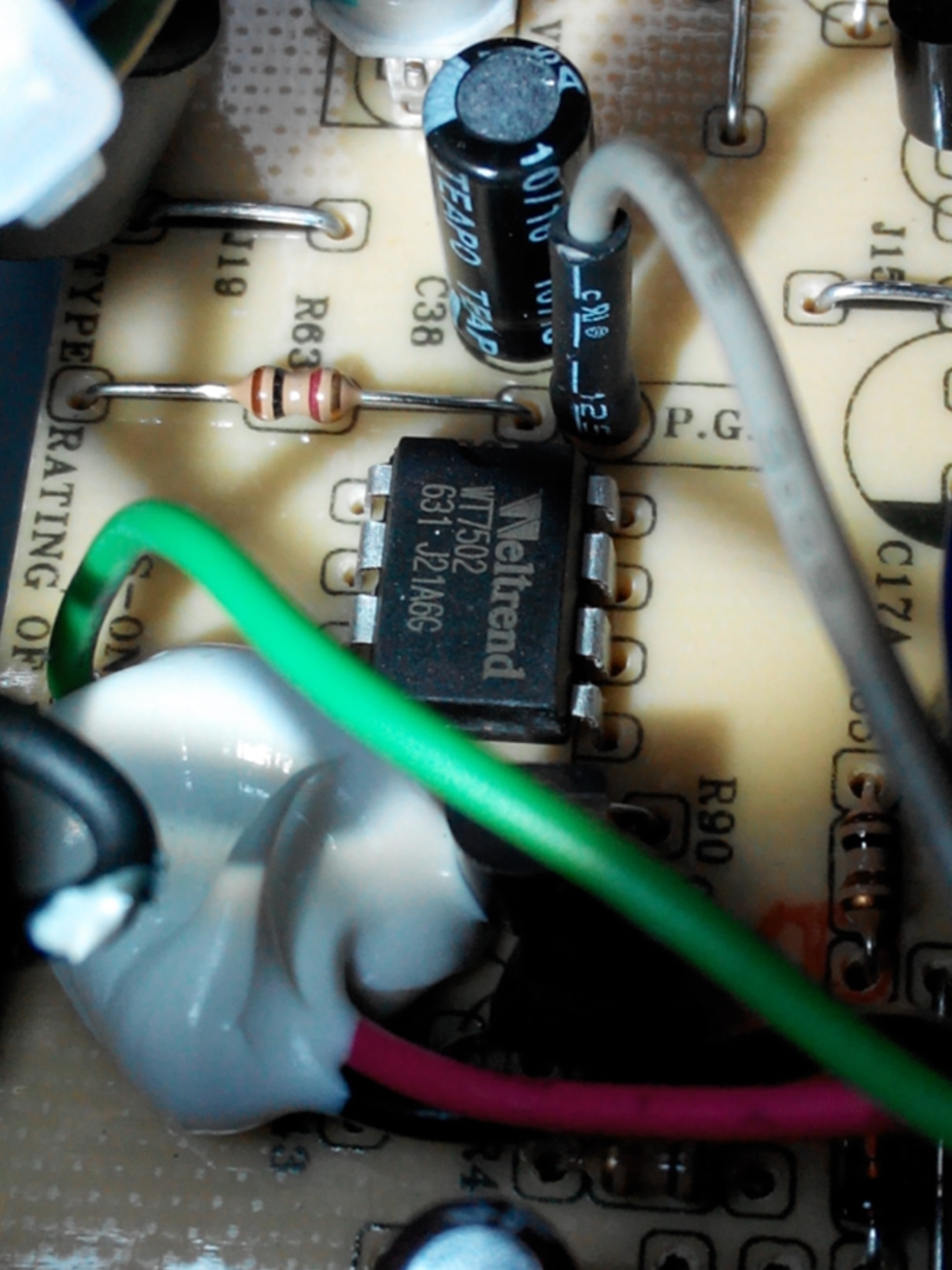

Возле входа шнура питания размещена микросхема супервизора Weltrend WT7502.

В целом, хотя схемотехника блока довольно старая, качество компонентов и сборки не вызывает нареканий.

Теперь перейдем к блоку питания QDION QD450SI 80 .

Охлаждением блока занимается вентилятор BOK BDH12025S с заявленной максимальной скоростью вращения 2000 об/мин.

Схемотехника блока почти такая же, как у рассмотренной выше модели FSP: групповая стабилизация напряжений (о которой говорят два дросселя в районе выходных цепей) и активная коррекция фактора мощности (о которой говорит дроссель возле входного конденсатора).

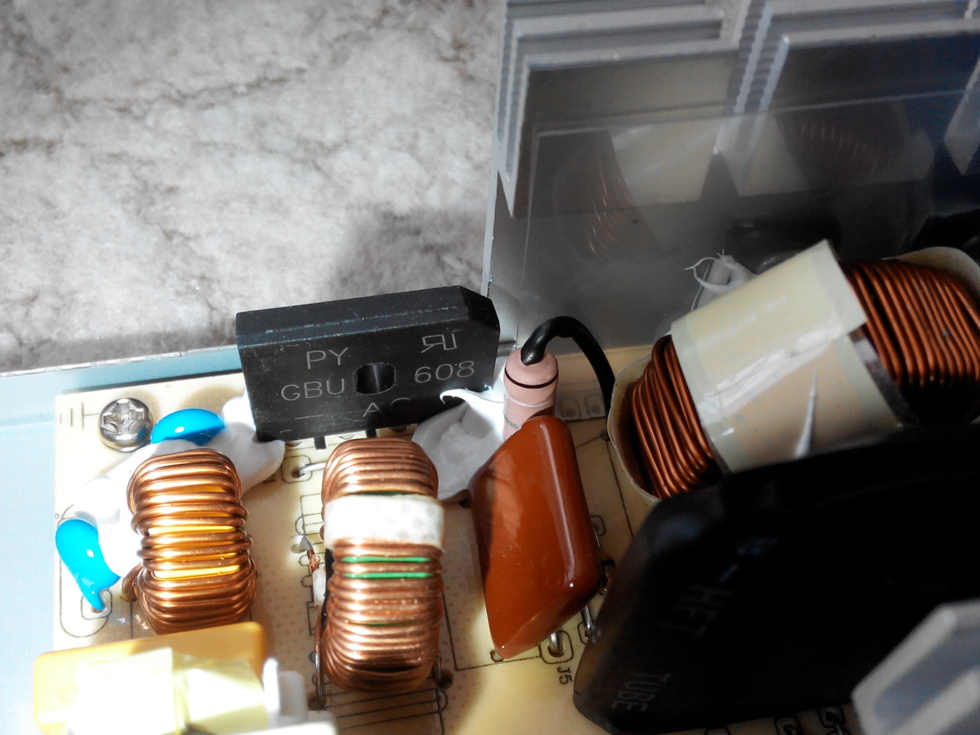

Набор элементов входного фильтра аналогичен блоку FSP, только все конденсаторы CY распаяны на основной печатной плате. Также присутствуют варистор и плавкий предохранитель.

Как и в блоке питания FSP, возле входа шнура питания размещен супервизор Weltrend.

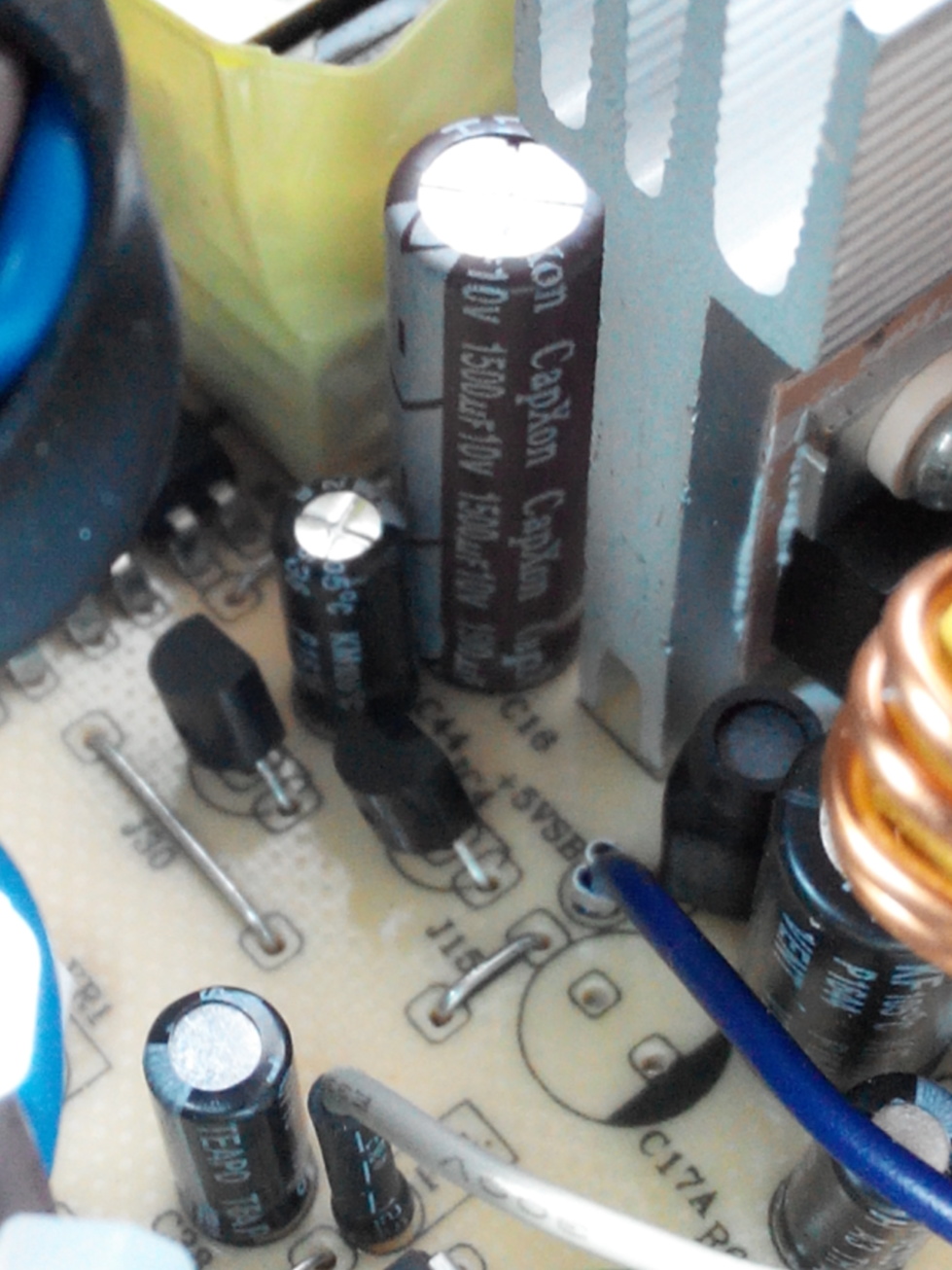

Конденсаторы на входе представлены продукцией ChengX и Hangcon, что не столь хорошо, как CapXon и Teapo.

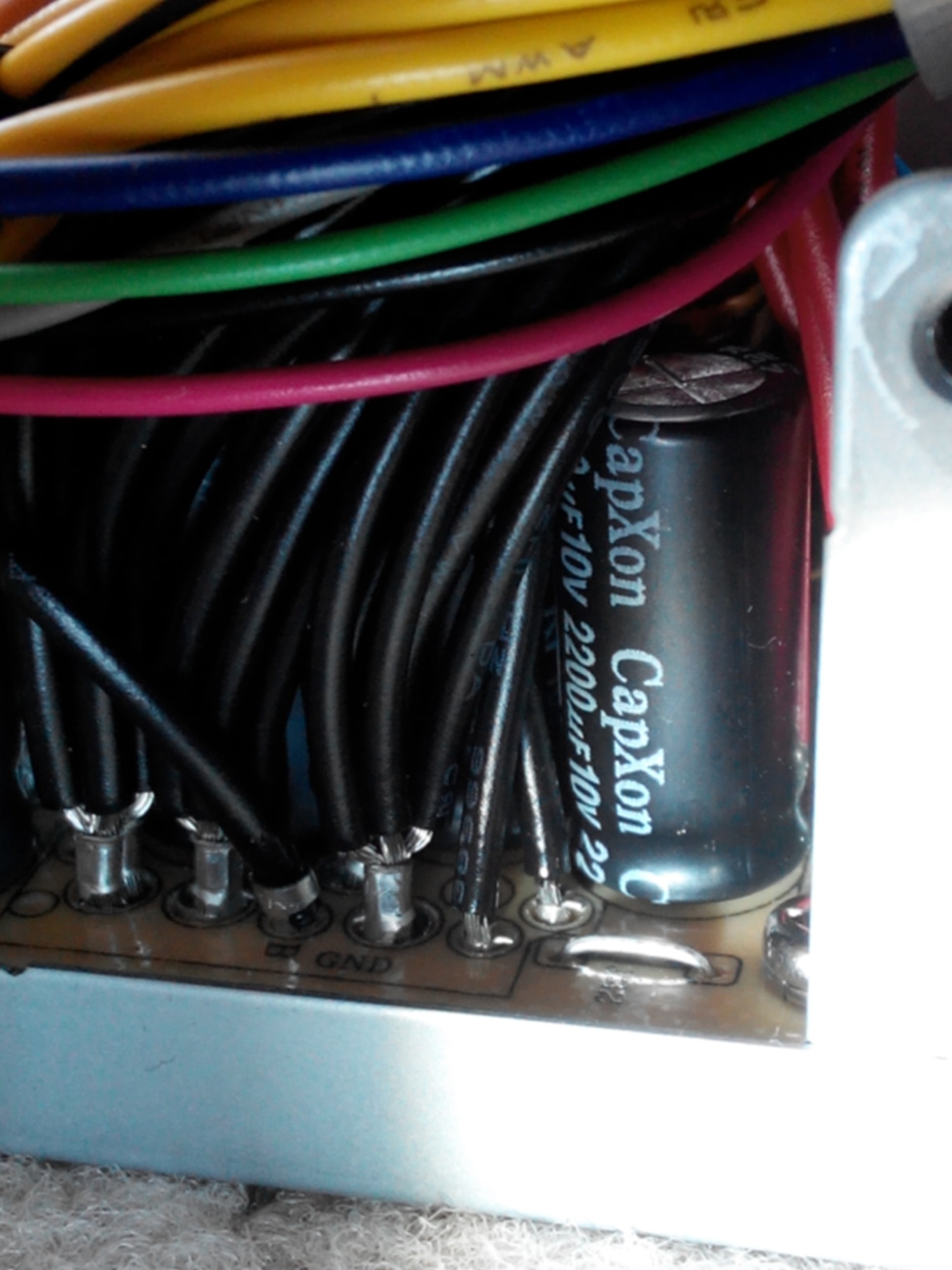

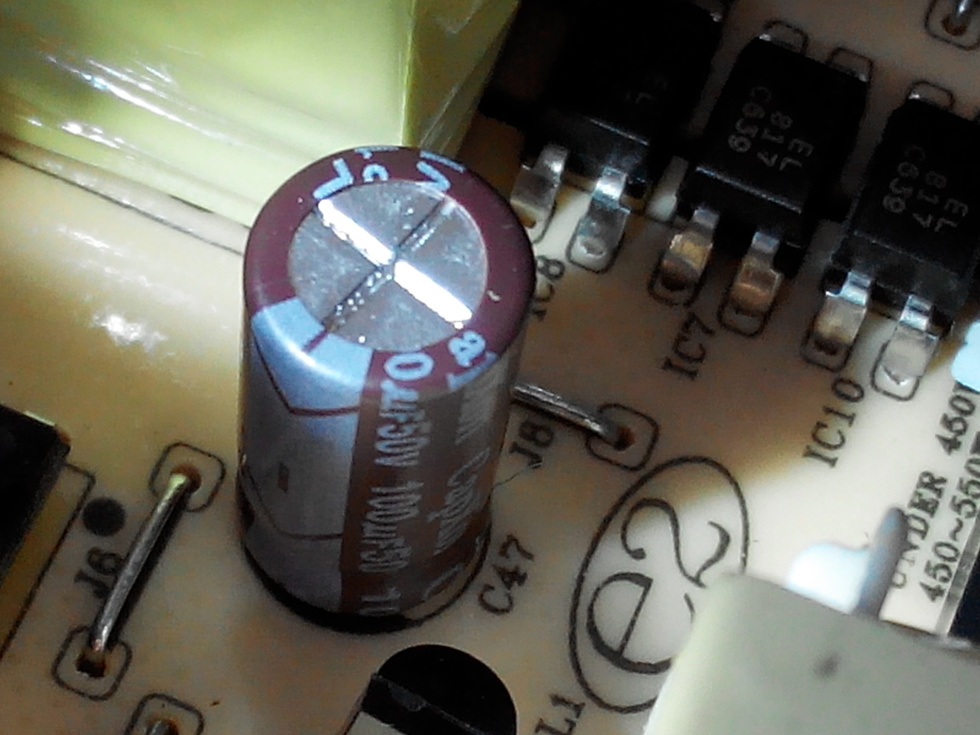

Зато на входе стоит конденсатор CapXon, что предпочтительнее, чем Elite в блоке FSP.

За дежурное питание отвечает микросхема BH0170A.

В целом, как и у блока FSP, качество сборки и пайки не вызывает нареканий.

Методика тестирования

Методика тестирования, принятая в 3DNews, описана в отдельной статье, которая рекомендуется к прочтению для понимания устройства компьютерных блоков питания и их важнейших характеристик. Обращайтесь к ней, чтобы узнать, зачем нужен и как работает тот или иной компонент, упомянутый в обзоре, и как интерпретировать результаты тестирования.

Результаты тестирования

Используемый нами ваттметр несколько занижает потребление «из розетки» при средних и высоких нагрузках, и потому показатели КПД слегка завышены относительно реальности.

В целом можно отметить, что при небольших нагрузках блок FSP имеет незначительное преимущество в эффективности, тогда как модель QDION имеет явно лучший КПД при средних и особенно при высоких нагрузках.

Также можно заметить, что для блока питания FSP ATX-450PNR-I отсутствуют результаты на 100% мощности. Объяснение этому простое: после нескольких минут работы на мощности свыше 400 Вт блок отключался. Такое поведение позволило ему пройти кросс-нагрузочный тест, где нагрузка вплоть до максимальной дается на небольшое время, но не позволило завершить измерения эффективности и скорости вентилятора на максимальной нагрузке.

Впрочем, это вряд ли можно считать критическим недостатком, поскольку, как мы уже отметили, в реальной системе более 350 Вт этому БП не выдать — не найдется достаточно потребителей по линиям 3,3 и 5 В, а по напряжению 12 В допустимая нагрузка всего 300 Вт.

Поведение системы охлаждения в двух рассмотренных блоках питания весьма различно.

Вентилятор FSP ATX-450PNR-I стартует на достаточно высокой скорости (более 1100 об/мин при минимальной нагрузке) и сразу начинает плавно поднимать обороты вплоть до достижения максимальной скорости, которая, согласно нашим измерениям, составила чуть больше 1700 об/мин. Такую скорость крыльчатка набирает к нагрузке в 70% от номинальной мощности.

Стартовые обороты вентилятора QDION QD450SI 80 составляют около 800 об/мин и держатся до 20% нагрузки, после чего начинается рост скорости вращения крыльчатки. Повышение скорости идет быстрее, чем у блока питания FSP, и около отметки в 60% номинальной мощности скорости вентиляторов становятся равными, а при более высоких нагрузках обороты вентилятора в блоке QDION оказываются выше. Максимальная скорость вращения (около заявленных 2000 об/мин) достигается к 80% мощности и далее почти не меняется.

В целом блок QDION оказывается значительно комфортнее в акустическом плане при малых и средних нагрузках, но несколько шумнее на подходе к максимальной мощности (что компенсируется его способностью ее достичь, а также значительно меньшим нагревом при работе).

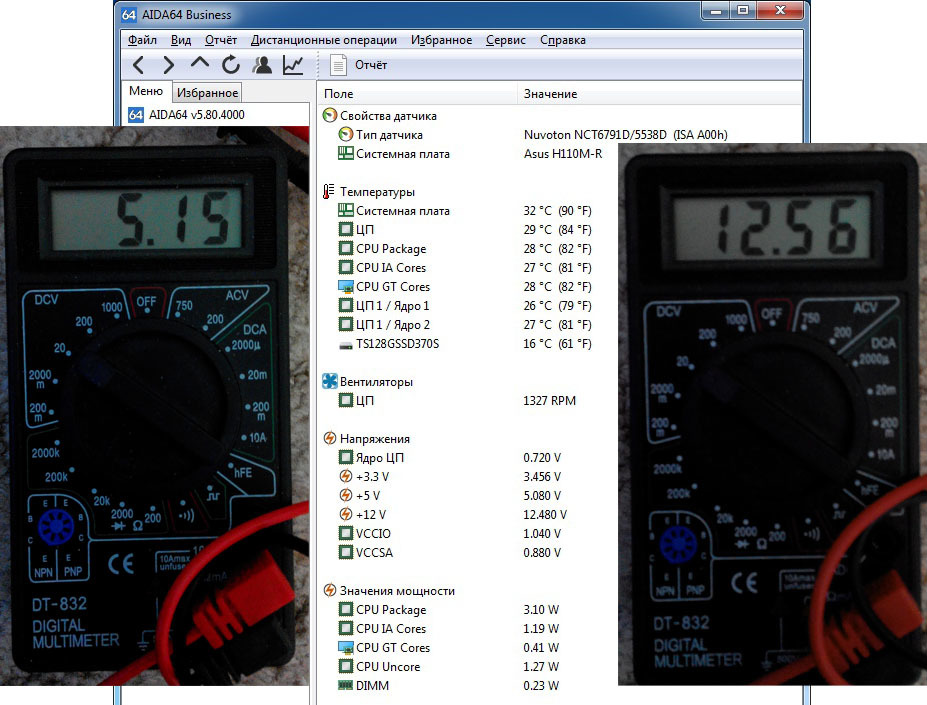

Кросс-нагрузочные характеристики блока FSP выглядят просто отлично для модели с групповой стабилизацией напряжений. Практически на всем реально востребованном диапазоне нагрузок отклонения укладываются в 2% от номинала.

Стабильность напряжений блока QDION на графике выглядит куда менее впечатляюще, однако выходы за пределы допусков стандарта происходят при таких перекосах нагрузок, которые нереально получить на практике. Напряжение 5 В «уходит» при нагрузках свыше 80 Вт по линиям 3,3 и 5 В, которые недостижимы в реальной современной системе.

На реально же востребованном диапазоне нагрузок отклонения по всем напряжениям укладываются в 3% от номинала (а в большинстве ситуаций даже меньше), что можно назвать вполне хорошим показателем для блока питания с групповой стабилизацией напряжений.

Пульсации напряжений в блоке FSP ATX-450PNR-I хотя и далеки от минимальных, но уверенно укладываются в требования стандарта. По напряжению 5 В даже с учетом редких пиковых всплесков размах пульсаций не превышает 30 мВ (при допустимых 50 мВ). По линии 12 В размах пульсаций достигает 80 мВт (при допустимых 120 мВ).

Ситуация с пульсациями напряжений в блоке QDION QD450SI 80 складывается неоднозначно. С одной стороны, «базовый» размах как высокочастотных, так и низкочастотных пульсаций намного меньше, чем у блока FSP. Однако можно наблюдать отдельные всплески с заметно более высокими пиками, по линии 5 В выходящие за допуски стандарта.

⇡#технические характеристики

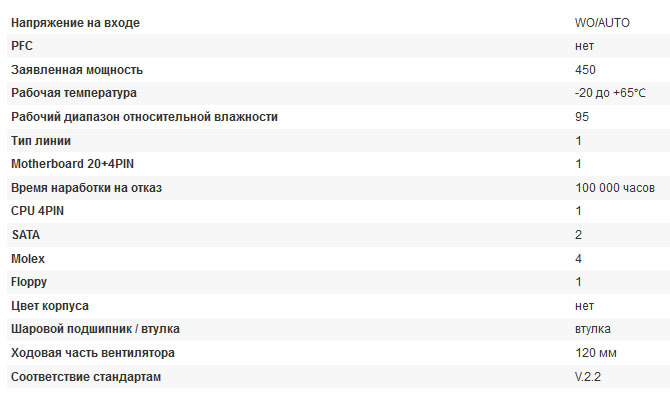

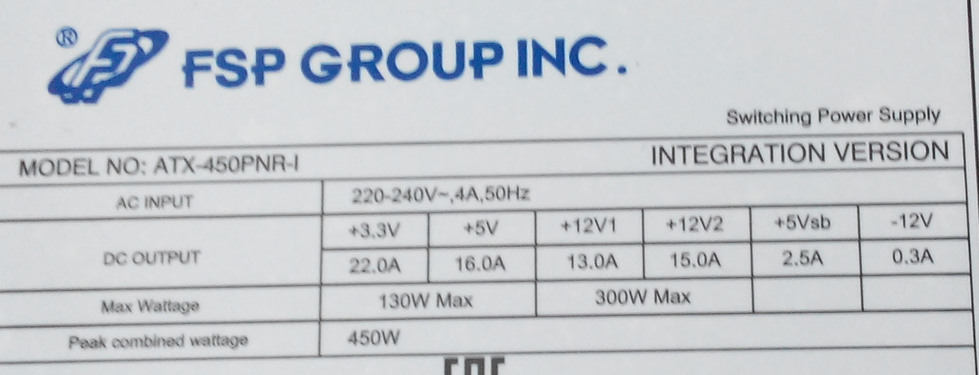

Заявленные выходные параметры блока питания FSP ATX-450PNR-I явно не соответствуют индексу мощности модели: по напряжению 12 В, на которое приходится львиная доля нагрузки в современных системах, может быть передано лишь 300 Вт мощности. С учетом типичной для современных систем суммарной нагрузки по линиям 3,3 и 5 В достижимая на практике общая выходная мощность блока не превышает 350 Вт.

Кроме того, в модели используется архаичное разделение линии 12 В на две. Это может привести к ситуации, когда при общей нагрузке по этому напряжению в рамках допустимой будет превышена нагрузка по одной из линий — и защита отключит блок.

Характеристики блока QDION QD450SI 80 выглядят значительно лучше: по напряжению 12 В может быть передано 396 Вт нагрузки, что с учетом нагрузки по прочим линиям в целом соответствует заявленным 450 ваттам выходной мощности. Линия 12 В единая, что упрощает подключение: не нужно гадать, к какой «подлинии» 12 В относится конкретный разъем питания.

⇡#упаковка, комплект поставки, внешний вид

Рассматриваемые блоки питания, как и значительная часть продукции FSP в целом и QDION в частности, поставляется в OEM-варианте, ориентированном на сборщиков готовых систем, — так что в комплекте поставки нет ни кабеля питания, ни инструкции, ни крепежных винтов. Коробки, разумеется, тоже нет.

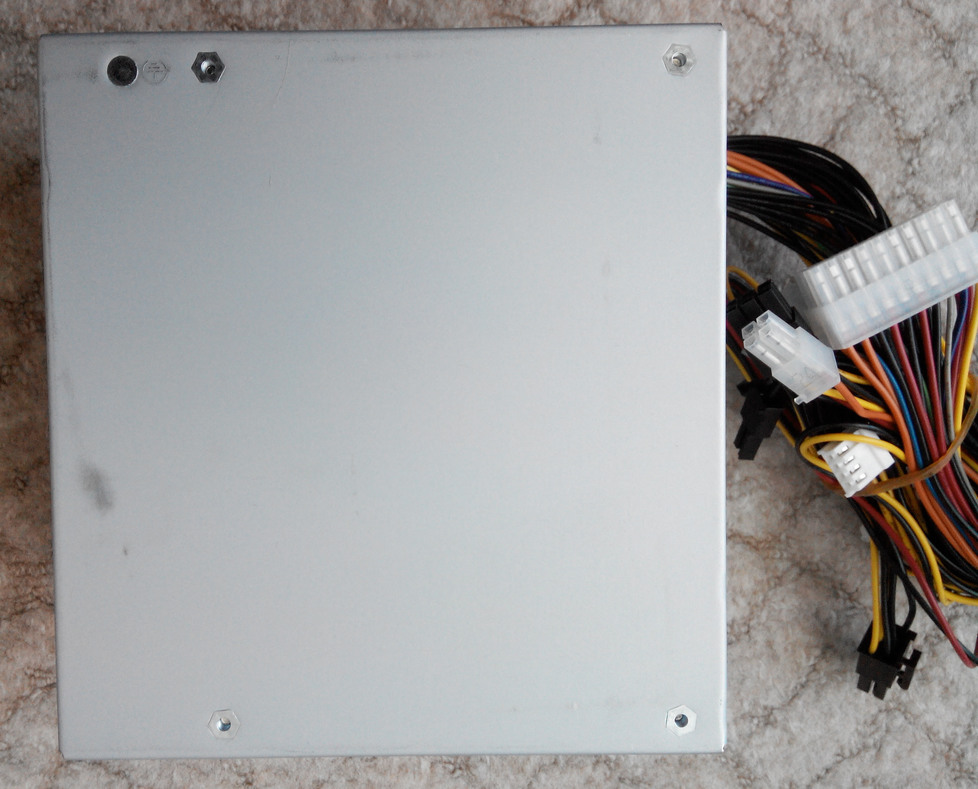

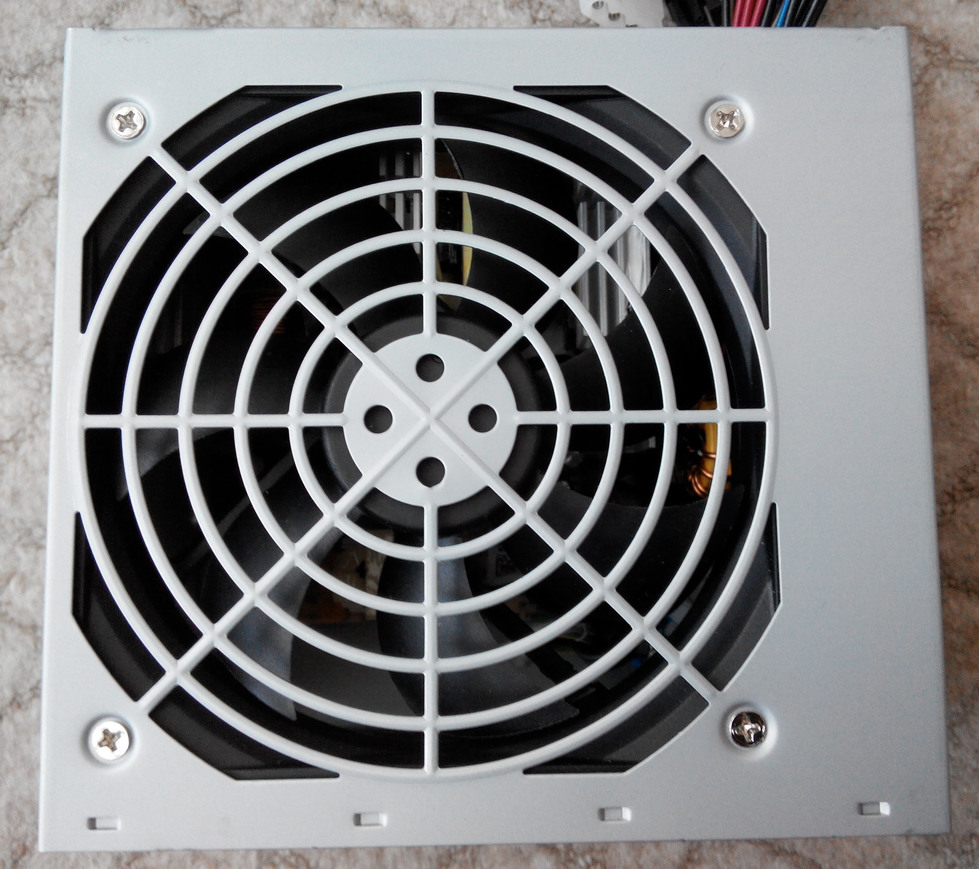

Внешность FSP ATX-450PNR-I вполне типична для бюджетных моделей: неокрашенный металл корпуса, штампованная вентиляционная решетка, смещенный от центра вентилятор. Непривычна на общем фоне лишь фиксация крышки корпуса блока питания с боков, но это решение давно применяется FSP.

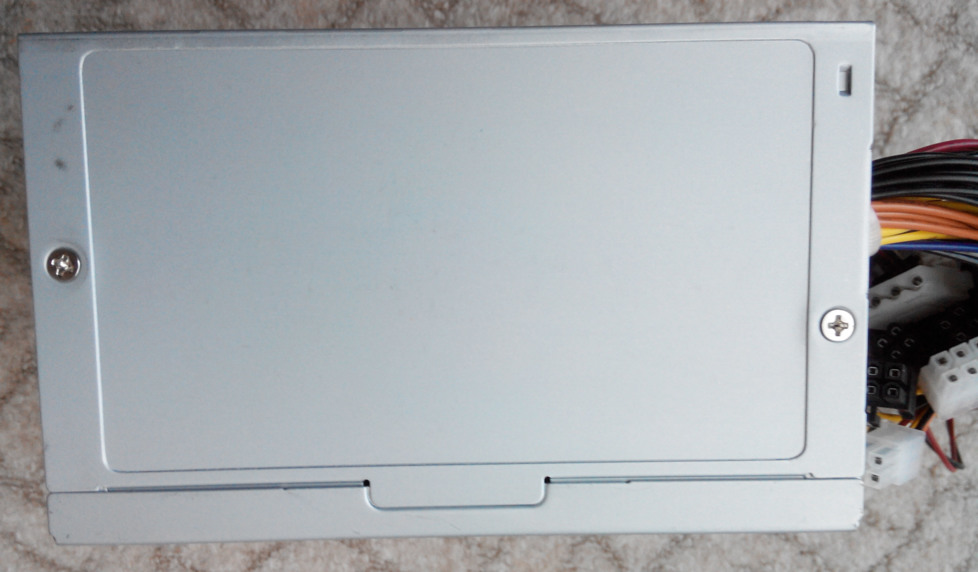

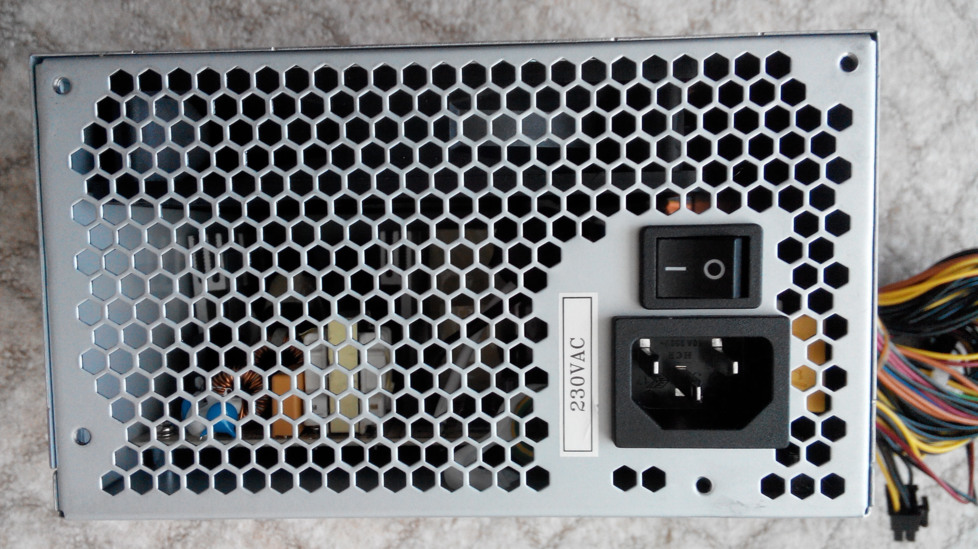

На одной из боковин имеется наклейка с электрическими параметрами. Задняя часть блока традиционно закрыта вентиляционной решеткой, на которой размещены вход для шнура питания и выключатель.

Внешность QDION QD450SI 80 более современна (вентиляционная решетка имеет «сотовую» структуру и размещена по центру крышки), но неокрашенный металл все так же выдает бюджетность модели.

На одной из боковин также размещена наклейка с параметрами модели.

Блок питания fsp atx-450pnr 450w atx простой

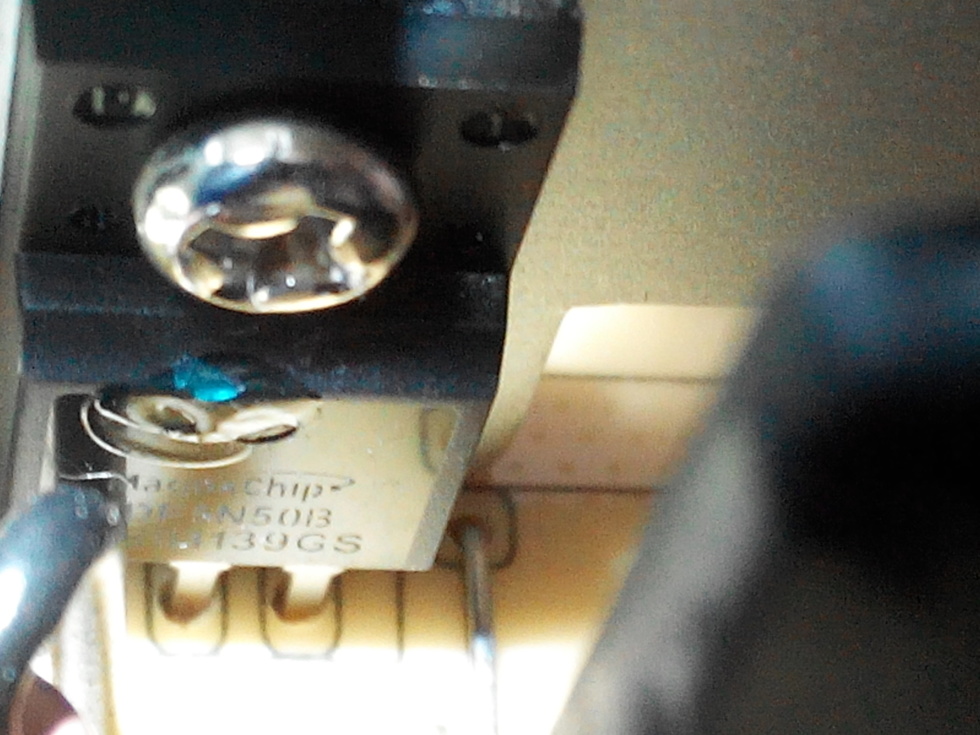

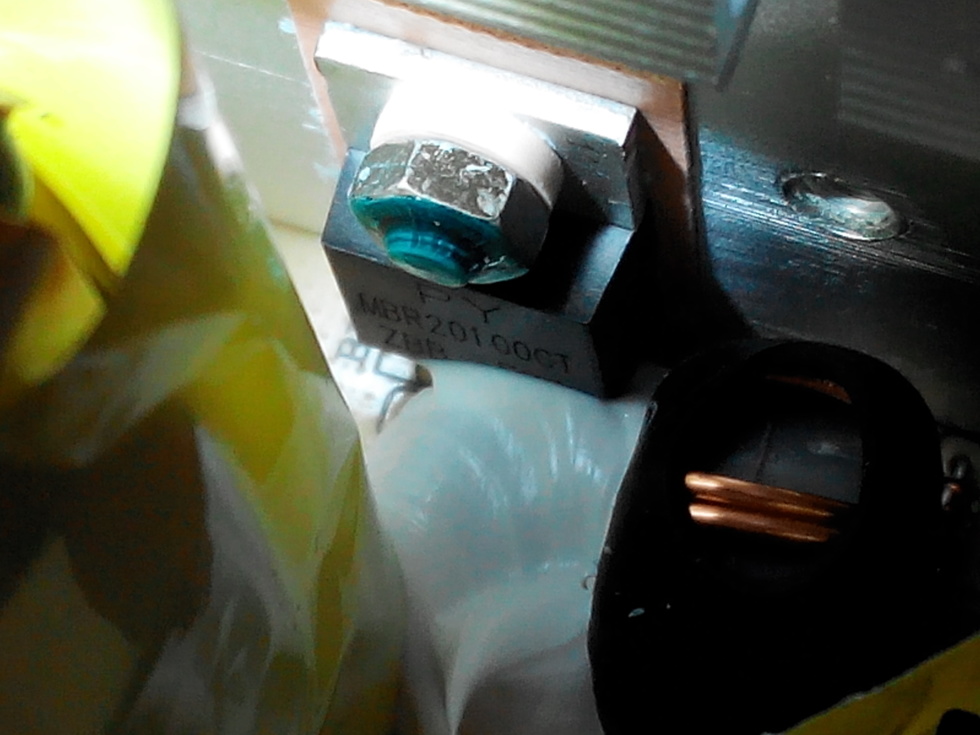

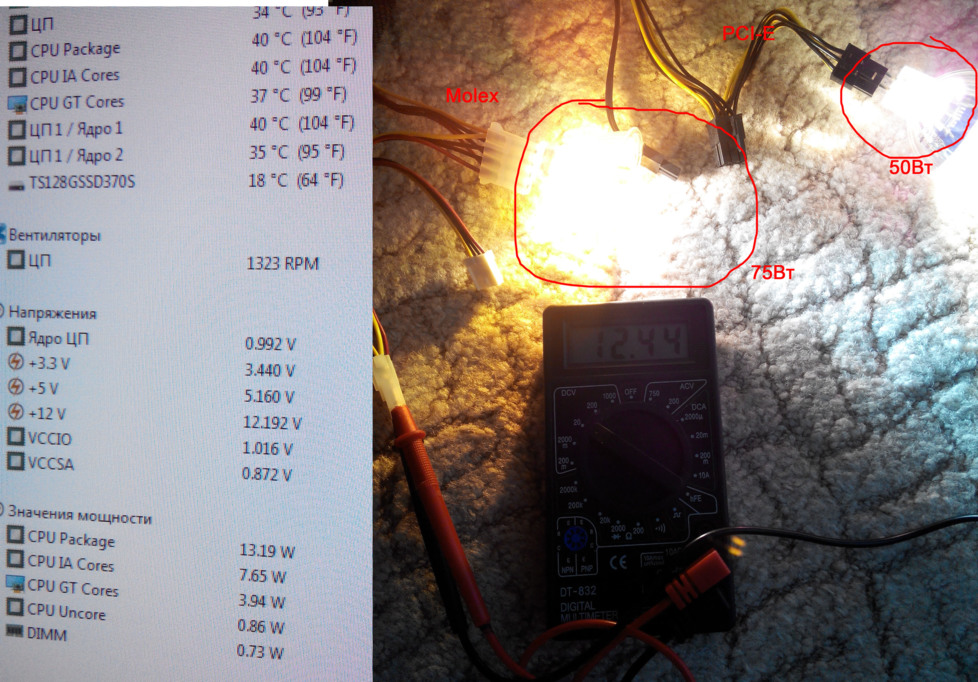

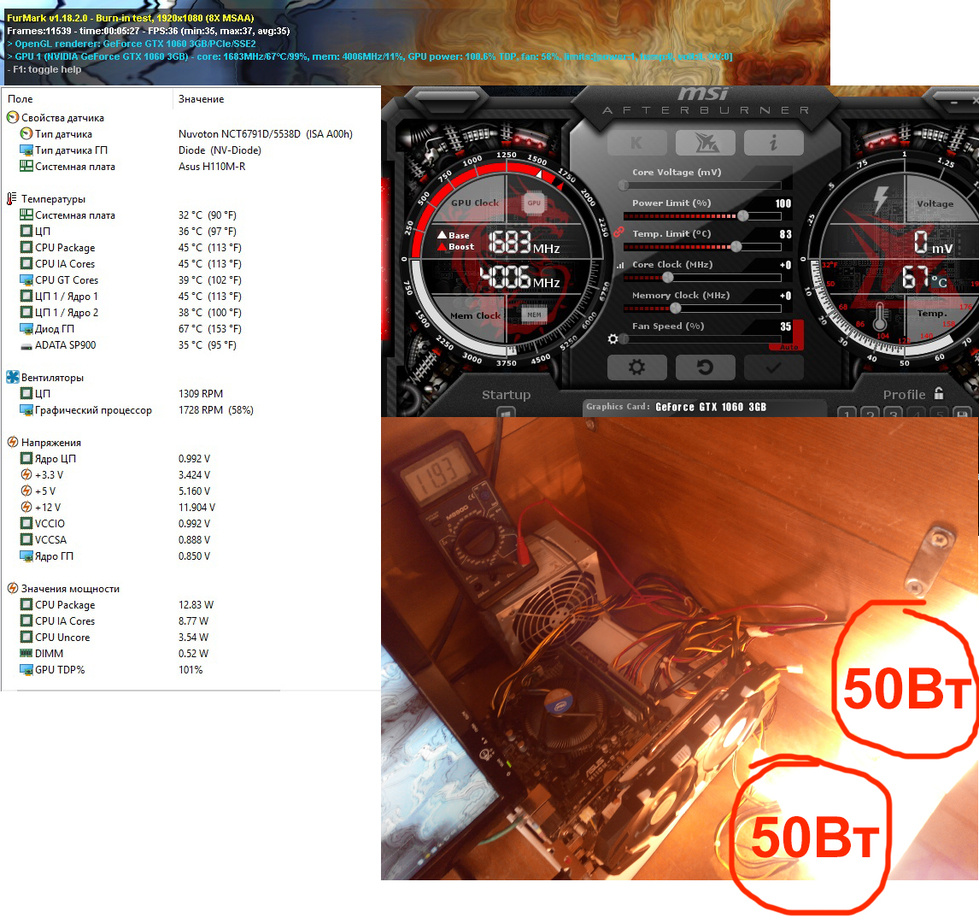

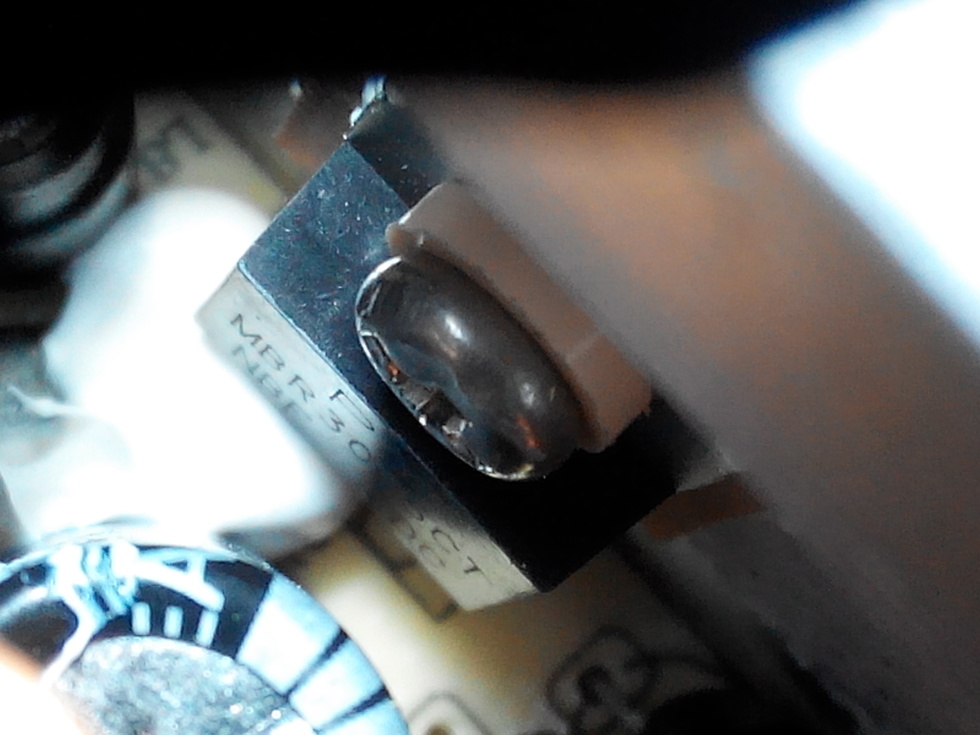

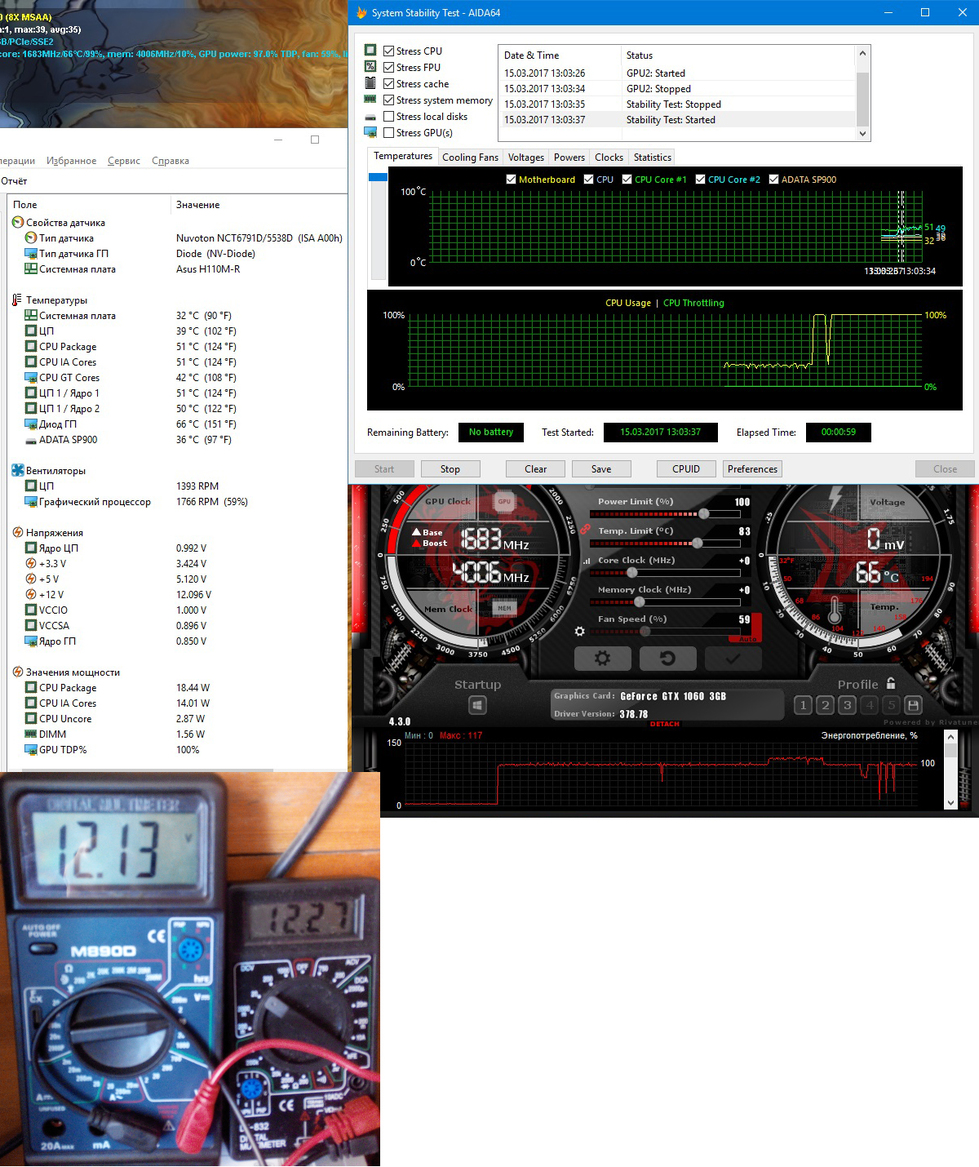

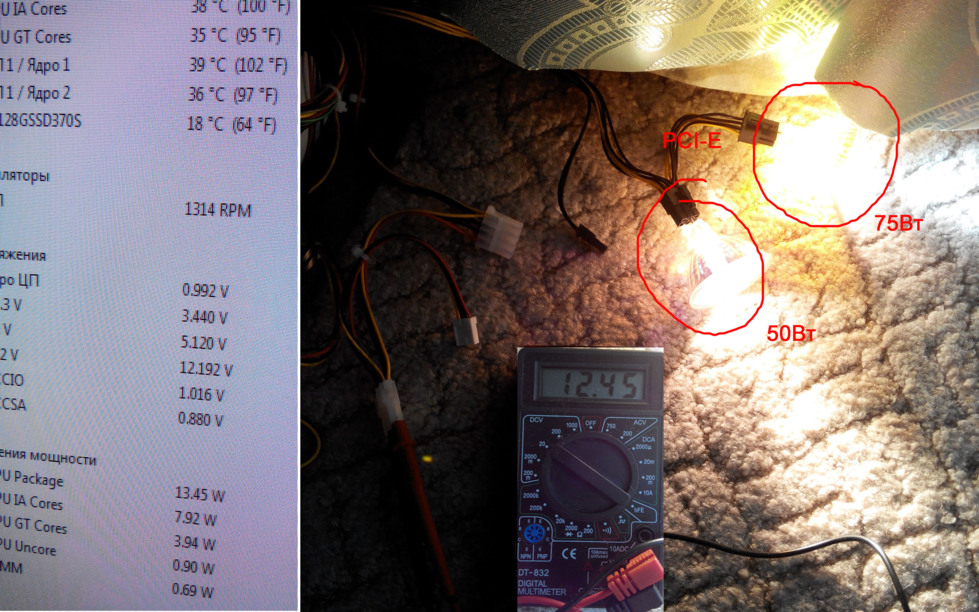

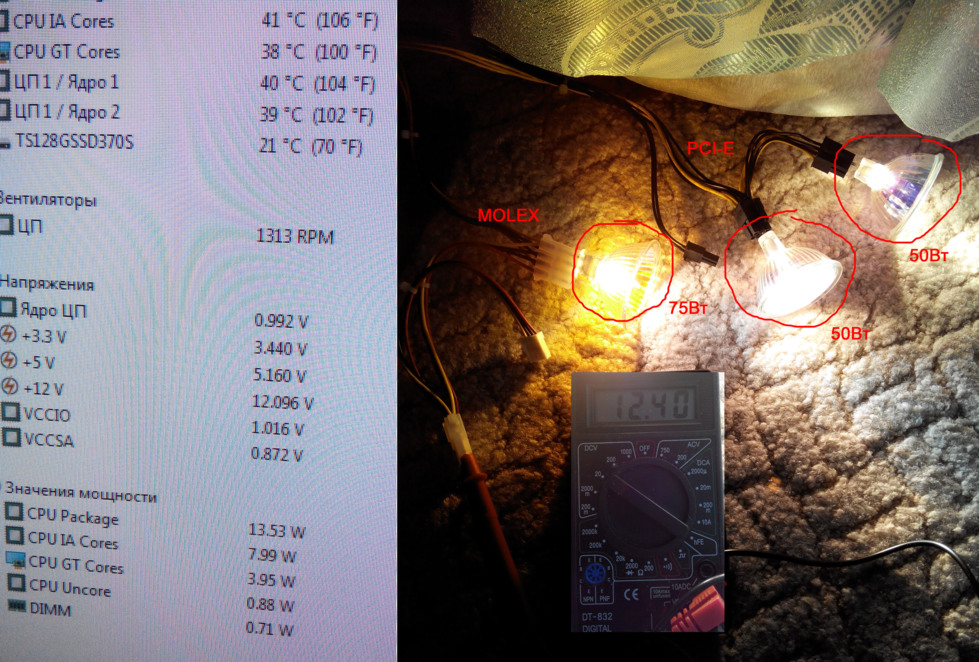

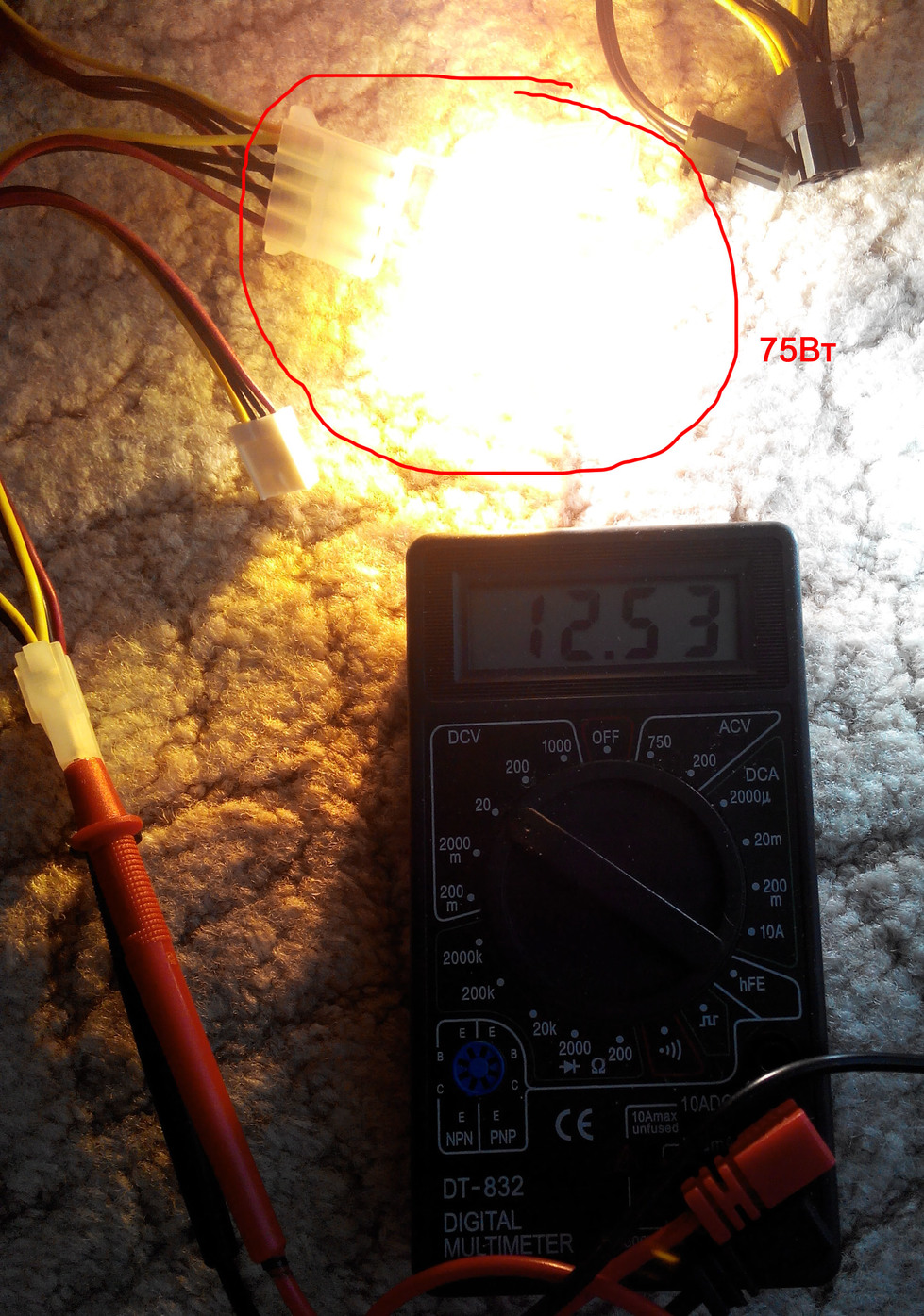

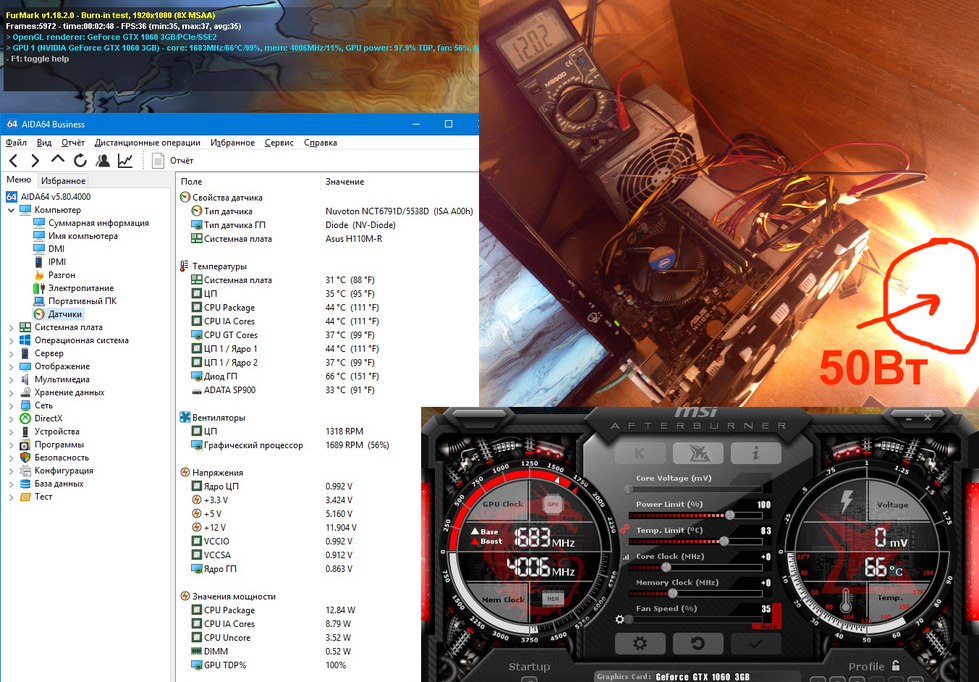

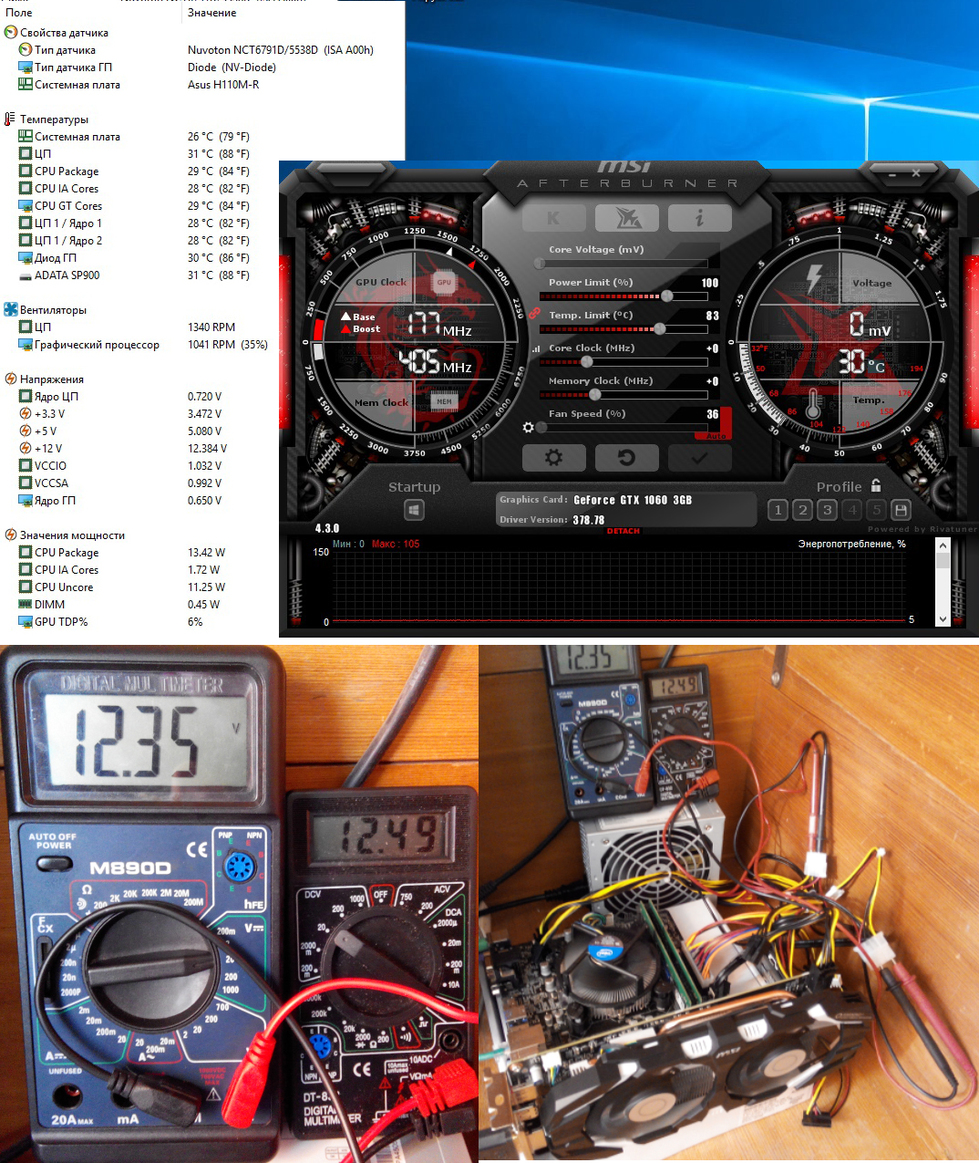

Блок питания fsp atx-450pnr-i, 450вт, 120мм (а стоит ли покупать дорогие бп?) – обзор товара блок питания fsp atx-450pnr-i, 450вт (316637) от евгений в интернет-магазине ситилинк – ростов-на-дону

⇡#выводы

Блок питания FSP ATX-450PNR-I в целом заслуживает звания качественной модели с акустическим комфортом ниже среднего уровня. Он демонстрирует отличную для групповой схемы стабилизации устойчивость напряжений, приемлемый размах пульсаций, обладает активной коррекцией фактора мощности, а в его основе лежат качественные по меркам бюджетных решений компоненты (за исключением удручающе коротких кабелей небольшого сечения).

Правда, стоит учесть один нюанс: эту модель следует рассматривать как 350-ваттную, поскольку выжать из нее больше на практике не позволит низкий допустимый уровень нагрузки по напряжению 12 В.

Модель QDION QD450SI 80 по своим параметрам выглядит еще интереснее (тем более с учетом того, что цена на нее даже ниже). Это уже действительно блок питания 450-ваттного класса, причем весьма комфортный в плане шумности на умеренных нагрузках, что является редкостью для моделей такого уровня.

Кабельная система отличается хорошей (по меркам класса, конечно) длиной проводов, актуальным набором разъемов питания и достаточной толщиной проводов. Стабильность напряжений на практически востребованных нагрузках не вызывает существенных нареканий, а эффективность на средних и особенно на высоких нагрузках заметно выше, чем у собрата под брендом FSP. Данная модель тоже имеет активную коррекцию фактора мощности, что в бюджетных решениях встречается далеко не всегда.

Но и без оговорок не обойтись: конденсаторы в выходных цепях применены не лучшие даже для бюджетного класса, а по линии 5 В наблюдаются отдельные всплески пульсаций, выходящие за допуски стандарта. На практике последний недостаток малозначителен (а без учета этих всплесков общий размах пульсаций значительно ниже, чем у БП FSP), но все же портит общую картину.

Впрочем, найти блок питания без компромиссов и недостатков при цене в пределах двух тысяч рублей — задача практически невыполнимая. И наши сегодняшние гости — одни из лучших представителей этого скромного, но востребованного рыночного сегмента. В заключение отметим, что в ближайшие месяцы модели FSP серии ATX-PNR(-I) мощностью до 450 Вт выводятся из продажи и будут замещены блоками питания  QDION одноименной серии PNR.
