Комплект Leica DISTO D510 со штативом и адаптером. Купить комплект Leica DISTO D510 со штативом TRI 70 и адаптером FTA360

Описание

Принцип измерения расстояний дальномеров основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели.

Принцип измерения вертикальных и горизонтальных углов основан на применении специально разработанного ёмкостного датчика. Он представляет собой конденсатор с неподвижным основанием, на котором закреплена подвижная часть. При перемещении подвижной части во время отклонения дальномера в вертикальном или горизонтальном направлениях меняется ёмкость конденсатора, сигнал с датчика преобразовывается и выдаётся на дисплей в виде вертикального или горизонтального угла, в установленных единицах измерения.

Длина волны лазерного излучения – 635 нм, мощность – < 1 мВт, класс 2 в соответствии с IEC 60825-1:2021 «Безопасность лазерных изделий».

Нулевой (начальной) точкой отсчёта дальномеров может быть нижний торец корпуса, верхний торец корпуса, край многофункциональной позиционной скобы, центр резьбовой втулки при измерении со штатива или адаптера Leica DISTO FTA 360-S.

Результаты измерений выводятся на дисплей и регистрируются во внутренней памяти. Конструктивно дальномеры выполнены единым блоком, в котором размещены оптические и электронные компоненты. На задней панели Leica DISTO S910 имеется выдвигаемая подставка Smart Base для работы с дальномером на штативе.

Опломбирование узлов дальномеров лазерных Leica DISTO D410, Leica DISTO S910 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Leica disto d510

Leica DISTO D510 имеет 14 режимов измерений и точность 1 мм. У дальномера защита от пыли, грязи и дождя IP65, он оснащен цифровой камерой, ярким LCD дисплеем, датчиком угла наклона на 360° и Bluetooth Smart.

Лазерный модуль D510 может считывать измеряемую цель на расстояниях, которые превышают вашу возможность видеть точку лазера. С целеуказателем (цифровой камерой с 4-х кратным увеличением), вы увидите свою цель на дисплее, и сможете работать на расстояниях до 200 м.

Чем дальше вы измеряете, тем больше потенциальных препятствий может встретиться на линии визирования. Режим Smart Horizontal позволяет вам выполнять измерения поверх преград и получить точное горизонтальное проложение к цели.

На расстоянии, небольшие колебания устройства превращаю лазерную точку в широкую дугу. Это плохо сказывается на приеме отраженной от объекта энергии лазера. Для получения наилучших результатов при измерении на больших расстояниях используйте штатив Leica TRI100 и адаптер с точным наведением Leica FTA360.

Функции и технологии

Дальность 200 м
	Большая приемная линза и модуль позволяют видеть лазерную точку на расстояниях свыше 200 м, в зависимости от условий.
Bluetooth Smart (4.0)
	Передавайте измерения прямо в ваши приложения, используя Bluetooth Smart. Приложение Leica DISTO™ Plan App позволяет вам снять фото вашим телефоном и использовать его в качестве подложки, нанося измеренные линии поверх изображения.
Датчик угла наклона 360°
	Некоторым функциям необходимо знать угол наклона DISTO, при котором выполняется измерение. Высокоточный датчик угла наклона с диапазоном 360° позволяет определить угол лазера. Режимы Smart Horizontal и Отслеживание Высоты используют эти данные.
Функция Минимум/Максимум
	В режиме Минимум/Максимум вы перемещаете лазерную точку в угол. Записывается наибольшее измерение. Очень полезно для точных измерений комнат и окон/дверей.
Площадь/Объем
	В режиме  Площадь DISTO определяет площадь прямоугольника или квадрата за два измерения. В режиме Объем добавляется третье вертикальное измерение для вычисления объема.
Функция Маляр
	Когда DISTO в режиме вычисления площади или объема, вы можете использовать функцию сложение / вычитание для расчета площади нескольких поверхностей, или вычитания площади из общего результата, например двери.
Функция Пифагора
	Выполните косвенные измерения высоты и ширина используя Теорему Пифагора. Ключевое действие это убедиться, что ваше второе измерение – перпендикулярно к точке измерения, на рисунке отображено как 90° угол. Лучший способ получить точные измерения таким способом – использовать штатив и адаптер.
Функция Разбивка
	Функция Разбивка использует режим непрерывных измерений для индикации места разбивки по линии. Идеально для любой ситуации, когда необходимо разместить объекты на определенном постоянном интервале. На дисплее отображается расстояние до следующей точки разбивки и DISTO подает звуковой сигнал при ее достижении.
Интеллектуальная позиционная скоба
	Позиционная скоба это внутренняя часть устройства, подключенная к электронной плате. В закрытом положении скобы, DISTO измеряет от основания. Откиньте ее на 90 градусов, это позволит удобно выполнять измерения от края углов. Выдвинете ее полностью и вы сможете точно измерять диагонали из углов. Иначе ширина основания не позволит вам добраться точно до угла и из-за этого получится некорректное измерение.
Сложение / Вычитание
	Не всегда просто получить необходимое расстояние, выполнив одно измерение. Иногда удобно сложить несколько результатов или вычесть ненужное пространство из измерения. При использовании функции Сложение / Вычитание финальный результат отображается в главной строке, а последнее измерение отображается выше.
Отслеживание Высоты
	Отслеживание высоты в “реальном времени” применяется в ситуациях, когда вы можете навестись на отражающую поверхность (например, землю) в нижней части, но не в верхней. Например, функция отлично подходит для измерения высоты линии электропередач.
Память на 30 значений
	Хранит последние 30 измерений и связанные с ними изображения.
Функция Трапеция
	Функция Трапеция полезна для определения длины и наклона секции крыши, и ее площади. DISTO использует встроенный датчик угла наклона для вычисления угла и расстояния между измеренными точками, поэтому вы можете измерить крышу точно и с земли.
Режим Smart Horizontal™
	Используйте режим Smart Horizontal для определения горизонтального проложения до цели, в случае когда необходимо выполнить измерение через препятствие. Встроенный датчик угла наклона на 360° выполняет измерение угла и программное обеспечение вычислит истинное горизонтальное проложение.
Таймер
	Установите таймер для отложенного измерения, по аналогии с таймером на цифровом фотоаппарате.
Треугольник / Комната
	Простая функция площади отлично подходит, когда комната имеет форму прямоугольника или квадрата, но что если вам необходимо определить площадь комнаты, которая имеет больше четырех углов? Для этого случая разработана данная функция. Разделите комнату на воображаемые треугольники, выполните три измерения для каждого и сложите. DISTO также вычислит и отобразит периметр и угол треугольника
Измерение Наклонных Объектов
	Косвенные изменения расстояний между двумя точками. Полученные измерения также включает горизонтальное расстояние между этими точками, вертикальное расстояние между двумя точками и угол между точками.
Измерение профиля высоты
	Измеряет наклоны множественными измерениями. Каждое измерение сохраняется в виде профиля, которое относится к предыдущему шагу.
Точность 1 мм
	Точность 1 мм
Информационное Моделирование Здания (BIM)
	Bluetooth дальномера позволяет передавать данные и полезен для Информационного Моделирования Здания (BIM)
Цифровая камера с 4-х кратным увеличением
	Встроенная цифровая камера оснащена 4-х кратным увеличением, что позволяет увидеть точку лазера даже если ее не видно глазом. Поместите перекрестие на измеряемую точку и нажмите кнопку. Это очень просто.
Настраиваемое Избранное
	Так как дальномер имеет более 20 функций, есть шансы, что некоторые вы будете использовать чаще, чем остальные.

Про сертификаты:  Об утверждении Правил противопожарного режима в Российской Федерации от 16 сентября 2020 -

Аксессуары

Дальномер комплектуется чехлом из крепкой сумочная ткани со швами обшитыми косой бейкой, шлёвкой и липучкой ремешок.

Госреестр 30855-05: дальномеры лазерные leica disto a3, leica disto a5

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус дальномеров лазерных Leica DISTO D410, Leica DISTO S910.

Излучатель

В Disto D2 встроен лазер с длиной волны 635 нм. И хотя красный луч при одинаковой интенсивности (из-за особенностей человеческого зрения) виден немного хуже, чем зелёный, однако в окружающей пространстве оттенки красного встречаются реже и поэтому при расстояниях более 10 м искать маленькое пятнышко на фоне природного цветового разнообразия от такого лазера будет легче.

Комплектность

Таблица 6 – Комплектность средства измерения

Контроль точности

На малых и свехмалых дистанциях точность соответствовала бытовым приборам измерения длины (определить абсолютную точность не представляется возможным, так как для этого требуется образцовый калиброванный прибор с погрешностью как минимум в 10 раз меньшей, чем у тестируемого/поверяемого, а соответствие показаний стандарту многочисленных линеек, рулеток и портняжных метров изготовленных на массовом производстве не даёт таких показателей точности, поэтому сравнивалась относительная величина, а не абсолютная).

На средних дистанциях показания дальномера и строительной рулетки тоже совпали. А если бы и не совпали, то узнать который из них точнее не представляется возможным, тем более что опции калибровки нет (или она не описана в инструкции).

С увеличением дистанции стали проявился мешающие измерению эффекты, а именно: невидимость пятна (далее 20 метров, а видоискателя с зумом в этой модели нет) и сильное смещение луча из-за дрожания (далее 40 метров, а возможности крепления на штатив в этой модели также нет).

Если объект – это отдельно стоящая конструкция с чётко очерченными краями, то методом непрерывного излучения можно определить его границу и соответственно примерное расстояние до неё. Если точка, до которой надо определить длину является частью большого объекта, то выделить её визуально без второго человека на больших расстояниях не представляется возможным.

Таким образом, измерения на дальние дистанции здесь скорее оценочное. Тем не менее есть все основания полагать, что с добавлением специализированных аксессуаров, как-то: отражателя, бинокля (оптического увеличителя), штатива с клипсой ситуация изменится в лучшую сторону.

Корпус

Собран Disto D2 в стандартном для таких приборов прямоугольном пластиковом корпусе. Для защиты от проникновения пыли и брызг все его части плотно пригнаны друг к другу, а зазоры отсутствуют. Компактные габариты Ш х Г х В (см): 45 х 26 х 116 и малый вес (г): 105 позволяют постоянно носить прибор в кармане.

Боковые стенки корпуса, покрыты прорезиненным ребристый профилем, что сильно уменьшает вероятность его выскальзывания из рук, в том числе, и при работе в строительных перчатках.

На тыльной стороне прибора крепится откидная скоба (пятка). Благодаря ей можно быстро и точно делать замеры от края объекта.

Мнение о комфортности

Что понравилось в аспекте удобства пользования и юзабельности. Прибор включается и потом сам отключается. Также в нём сразу понятно, где и как активируются нужные функции. Ещё в нём индикатор с крупными знаками и подсветкой. Ну и в руке и кармане он “хорошо” лежит.

Что показалось необычным. Откидная скоба предназначена только для обозначения угла – она не держит, соскальзывает, если попытаться за неё подвесить прибор. Далее, измерение максимальных/минимальных значений требует некоторого привыкания к звуковому сопровождению – таких же эффектов как у парктроника или сонара, которые меняют частоту при изменении расстояния в Disto D2 нет и придётся больше ориентироваться на цифры.

Назначение

Дальномеры лазерные Leica DISTO D410, Leica DISTO S910 (далее – дальномеры) предназначены для измерения расстояний и горизонтальных (только для Leica DISTO S910) и вертикальных углов при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах, а также при выполнении кадастровых и землеустроительных работ.

Нормативные документы

ГОСТ Р 8.750-2021 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация компании «Leica Geosystems AG», Швейцария

Общие сведения

Технические характеристики (по данным официального сайта)

Собран прибор в Венгрии

Оценка стабильности

Сделанные несколько десятков раз подряд замеры на разных дистанциях всегда совпадали. Лишь на максимуме, причём уже за пределами диапазона измерений, они при последовательных пусках немного отличались на единицы сантиметров.

Питание

Работает прибор от двух батареек с форм-фактором ААА или «мизинчиковые», которые поставляются в комплекте.

Потребление энергии: при включении лазера – 64 мА, только при отображении результатов – 17 мА. Актуальный заряд батарей выводится в виде 3-х элементной змейки на индикатор. Работает Disto D2 и на перезаряжаемых элементах ААА (аккумуляторах 1,2 V). После 1,5 мин бездействия выключается лазер, а ещё через 1,5 (всего через 3) мин прибор уходит в спящий режим.

Поверка

осуществляется по документу МП АПМ 76-18 «Дальномеры лазерные Leica DISTO D510, Leica DISTO X310, Leica DISTO X3, Leica DISTO X4. Методика поверки», утверждённому ООО «Автопрогресс-М» «15» октября 2021 г.

Основные средства поверки:

–    рабочий эталон (лента измерительная) 3-го разряда по ГОСТ Р 8.763-2021;

–    рабочий эталон (фазовый светодальномер) 1-го разряда по ГОСТ Р 8.750-2021;

–    головка делительная оптическая ОДГЭ-5 (рег. № 26906-04).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Проверка дальности

Проверены корректная работа прибора на разных дистанциях. На коротких и сверхкоротких (до 2 м) все функции отлично работали при любом внешнем освещении.

Минимальное расстояние измерения – 4,1 см – при меньших значениях на индикаторе появляется ошибка.

На средних (до 20 м) дистанциях все функции также отлично работали тоже при любом внешнем освещении.

На дальних и сверхдальних (до 100 м) расстояниях проблемы с работоспособностью начинались лишь на ярком солнечном свете на открытом пространстве (что возможно при строительных, геодезических, сельскохозяйственных и т.д. работах). Максимальное расстояние при таких условиях – 76 метров, причём даже облачко размером с тарелку, на секунду проходившее под Солнцем, вполне способно восстановить нормальную работу дальномера.

Кардинально решить проблему засветов, как правило, помогают специальные отражатели. Ночью, в сумерках, при облачности, в теневой зоне и внутри помещений (например, торговых, развлекательных, производственных и т.д.) всё работало отлично. И да, с увеличением дистанции возрастает и время измерения – так на максимальной дистанции приходится ждать 4-6 сек.

Максимальное расстояние, которое удалось измерить без отражателей – 106 метров.

Стоит иметь в виду, что, как и любой другой моделью лазерного дальномера, им не получится делать замеры до окон и зеркал.

Программное обеспечение

Дальномеры имеют встроенное программное обеспечение (далее – ВПО), которое устанавливается в энергонезависимую память дальномеров при их производстве. Изменение ВПО не предусмотрено.

Уровень защиты ВПО «высокий» в соответствии с Р 50.2.077-2021. Конструкция дальномеров исключает возможность несанкционированного влияния на ВПО и измерительную информацию.

Идентификационные данные ВПО приведены в таблице 1

Таблица 1 – Идентификационные данные программного обеспечения

Рекомендации к применению

– осуществление геодезической, картографической деятельности в соответствии с Приказом Министерства экономического развития Российской Федерации от 23 июля 2021 г. N 412 (п.п. №№ 3.4; 3.5; 3.6; 5.2; 5.3).

Технические характеристики

Таблица 2 – Метрологические характеристики дальномеров лазерных Leica DISTO D510

Таблица 3 – Метрологические характеристики дальномеров лазерных Leica DISTO X310

DISTO X4

Таблица 5 – Основные технические характеристики

Управление и индикация

Управляется дальномер с кнопочного поля на лицевой панели. Назначение клавиш указано на них же интуитивно понятными пиктограммами. Каждой операции соответствует отдельная кнопка, и только базовые настройки требуют нажатия одновременно двух. Сила нажатия для срабатывания оптимальная – и достаточно легко, чтобы запустить операцию и одновременно исключается ложный запуск при случайном лёгком прикосновении. Подтверждаются все нажатия звуковым сигналом (писком).

Вся необходимая информация отображается на монохромном LCD-дисплее с приятной белой подсветкой. Данные выводятся в символьном виде на трёх строках по центру экрана и пиктограммами по краям. Высота знаков в двух верхних – 14 мм, в нижней – мм.

Комплект leica disto™ d510 823199 – цена, отзывы, характеристики, фото – купить в москве и рф

Итого:

Отличный дальномер потому что у него:

• Малые габариты и вес;
• Большая дальность измерений;
• Есть аналитические функции;
• Есть передача данных в строительные, дизайнерские и проектировочные программы;
• Корпус с прорезиненными ребристыми стенками;

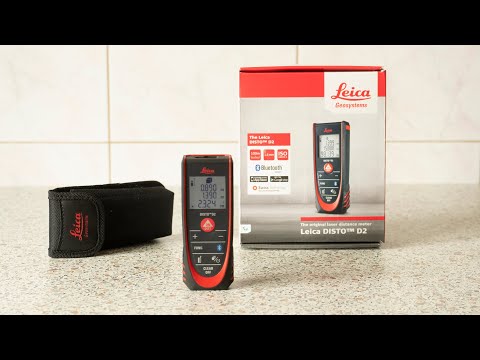

Видеоверсия обзора:
