Подготовка к certified solidworks associate (cswa) или же "первая ступень на пути к профессионалу" (часть третья)

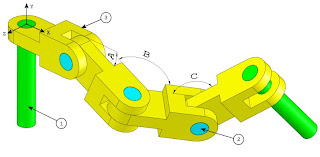

Переходим сразу к заданию номер семь. Компания DS SolidWorks предлагает нам смоделировать вот такую вот сборку:
Детально остановимся на разборе задания и посмотрим, что можно извлечь из него.
7. Build this assembly in SolidWorks (Chain Link Assembly)
It contains 2 long_pins (1), 3 short_pins (2), and 4 chain_links (3).
Что же, тут все просто. Вам предлагается смоделировать сборку, которая состоит из двух длинных штифтов, трех коротких и четырех звеньев цепи.
Unit system: MMGS (millimeter, gram, second)
Decimal places: 2
Assembly origin: Arbitrary -Download the attached zip file and open it.
Качаем .zip архив и разархивируем. Советую не мудрить с путем куда качать. Качаете на рабочий стол и там же разархивируете. Это предполагает наименьшие затраты времени, что довольно таки важно при сдаче экзамена.
-Save the contained parts and open those parts in SolidWorks. (Note: If SolidWorks prompts
“Do you want to proceed with feature recognition?” please click “No”.)
Указывает на то, что нужно отказаться от распознания фичеров детали.
-IMPORTANT: Create the Assembly with respect to the Origin as shown in isometric view.
(This is important for calculating the proper Center of Mass)
Вот это условие, с большой вероятностью, можно считать самой главной составляющей правильного ответа на вопрос. Указывается, что первую деталь из сборки нужно разместить в указанном положении. Рассмотрим вариант, при каком начало координат совпадает с началом координат сборки. Делается это так:
1. Создаете пустую сборку.
![]()
2. SolidWorks предложит Вам начать сборку, выбрав первую её деталь. Находим папку, которую перед этим скачали и выбираем первую деталь.
![]()
3. Далее нужно позиционировать деталь, что Вы открыли, в центр координат сборки. Чтобы сделать это нужно просто навести курсор с отрытой деталью, привязанной к нему, на центр координат сборки. Если центр координат сборки не отображается, нужно перейти в View –> Origins или же включить отображение на панели быстрого доступа.
![]()
![]()
-Create the assembly using the following conditions:
1. Pins are mated concentric to chain link holes (no clearance).
2. Pin end faces are coincident to chain link side faces.
Описываются сопряжения в сборке. Ничего интересного или необычного, указывается на то, что плоскости (к примеру, выделенные на рисунке красным и зеленым) совпадают и штифты концентричны с отверстиями в звеньях.
![]()
При таких условиях хорошим вариантом есть создание взаимосвязей между кромками деталей. Это позволит Вам сэкономить время за счет использования одной взаимосвязи (совпадение кромок) вместо двух (концентричность круговых граней и совпадение плоскостей).
Еще пару слов о сопряжениях. Представим себе ситуацию, что на нужно сопрячь две детали приведенные на рисунке ниже. Поршень концентричен с цилиндром и расстояние от “дна” цилиндра (выделено красным цветом) до грани поршня (выделено синим цветом) составляет Х.
![]()
Остановимся на задании расстояния. Вариантов реализации этого сопряжения два:
1. Произвести сечение деталей, используя справочную плоскость, что совпадает с осью деталей, одной из двух деталей. Далее выбрать команду Mate (Сопряжение) и добавить сопряжение между нужными гранями.
![]()
2. Не производя сечения деталей воспользоваться командой Mate (Сопряжение) и выбрать нужные грани с помощью Select Other (щелчок ЛКМ –> Select Other).![]()
2. Не производя сечения деталей воспользоваться командой Mate (Сопряжение) и выбрать нужные грани с помощью Select Other (щелчок ЛКМ –> Select Other).
По лично моем мнении, второй способ, при условии умелого использования, значительно предпочтительней.
A = 25 degrees B = 125 degrees C = 130 degrees На рисунке мы видим, что между звеньями цепи нужно задать углы. Сделать это можно добавив сопряжения между нужными гранями. Чтобы обуздать сопряжение стоит использовать параметры “Flip dimension” и “Mate aligment”.![]()
После того, как сборка построена перейдите в Tools –> Mass Properties и сверьте полученное положение центра масс сборки с предлагаемыми вариантами ответа, как написано в задании, если различие между полученными значениями и вариантами ответов составляет более одного процента – стоит искать ошибки.![]()
После того, как сборка построена перейдите в Tools –> Mass Properties и сверьте полученное положение центра масс сборки с предлагаемыми вариантами ответа, как написано в задании, если различие между полученными значениями и вариантами ответов составляет более одного процента – стоит искать ошибки.
Вот, собственно, и все, что касается сборок. Как всегда, если есть какие-то вопросы, пожелания или критика, буду рад увидеть их в комментариях.
