Диаграммы причин потерь парето

Важность и применение Принципа Парето

Принцип Парето играет ключевую роль в бизнесе, помогая идентифицировать ключевые факторы, определяющие большую часть результата. Диаграмма Парето позволяет оценить эффективность бизнеса, выделить основные причины проблем и потерь, сосредотачиваясь на устранении их вместо траты ресурсов на незначительные факторы.

Происхождение закона Парето

Вильфредо Парето, итальянский экономист, впервые открыл закон 80/20 в 1897 году. Он обнаружил, что 20% населения Италии владеют 80% ресурсов страны. Это соотношение было подтверждено в различных исследованиях временных периодов и стран. Вильфредо не смог подробно объяснить феномен, предложив гипотезу о неравномерном распределении благ в обществе.

Применение в бизнесе

В сфере бизнеса Принцип Парето проявляется в том, что 80% усилий, вложенных в процессы или проекты, приносят лишь 20% итогового результата. Этот принцип также виден в работе двигателя внутреннего сгорания, где только 20% от сгоревшего топлива используется на выполнение работы. Пропорция 80/20 показывает важность определения ключевых факторов успешного бизнеса и фокусировке на них.

Примеры Принципа Парето

• В 20% продуктов компании сконцентрировано 80% продаж.
• 20% клиентов обеспечивают 80% прибыли.
• В 20% задач проекта заложено 80% его успеха.

Принцип Парето помогает бизнесам оптимизировать свою деятельность, улучшать эффективность и выявлять ключевые факторы успеха. Этот закон является важным инструментом анализа и планирования, помогая использовать ресурсы более эффективно и добиваться лучших результатов.

Построение диаграммы Парето

Первоначально составляется список анализируемых характеристик. Например, это могут быть типы проблем, причиняющих убытки компании. Обозначьте временные рамки исследования, посчитайте, как часто возникала та или иная проблема.

Полученные данные добавьте в таблицу в порядке убывания, и найдите долю случаев возникновения каждой проблемы от общего числа. Для этого полученное количество случаев разделите на общее число, умножьте на 100.

Где использовать диаграмму Парето

Диаграмма представляет собой упорядоченную нисходящую гистограмму. Её используют для оценки бизнеса, контроля качества продукции, выявления дефектов и ошибок. К примеру, она может в наглядной форме продемонстрировать, какие клиенты приносят наибольший доход, а какие — минимальный.

Кривую Парето можно использовать в проектном менеджменте. Эксперт Джозеф Джуран использовал принцип Парето для управления качеством, разделяя причины на критические 20% и второстепенные 80%.

Большинство проблем имеют всего лишь несколько ключевых причин. Анализ Парето является базовым инструментом для принятия решений на основе статистики. Он позволяет выделить те проблемы, решение которых принесет наибольшую пользу и сильно повлияет на итоговый результат. Принцип 20/80 широко применяется в различных областях, от маркетинга, менеджмента до физической реальности.

Существует два вида диаграммы, которые могут использоваться для различных целей.

Если, например, при оценке итогов работы обнаруживается ряд проблем, логичным будет построить диаграмму Парето по результатам деятельности, чтобы выделить основные. Затем создать диаграмму по причинам и сосредоточиться на исключении этих основных 20% причин главных проблем (20% от всего числа).

Исключая сначала ключевые причины важнейших проблем, вместо тщетных попыток решить причины всех проблем сразу, мы с минимальными усилиями добьемся значительного роста продуктивности.

Диаграмма Парето способствует улучшению качества продукции, оптимизации процессов и предотвращению непредвиденных ситуаций. Помогает снизить затраты на обработку информации и повысить эффективность операций. Она обеспечивает решение проблем с помощью фактов, исключая предположения, любые догадки.

Проблемы с долей случаев менее 5%

Проблемы с долей случаев менее 5%, объединяются в общую группу Прочее. Вне зависимости от полученного сложением количества случаев графа Прочее размещается в конце таблицы и будущей диаграммы.

Чтобы завершить подготовку, в таблицу необходимо добавить дополнительный столбец — процент случаев нарастающим итогом. В новых ячейках к значению в процентах предыдущего пункта прибавляется значение в процентах текущей строки.

Диаграмма учитывает данные из столбцов Количество случаев и Процент случаев с нарастающим итогом.

По данным колонки 3 складывается столбиковая диаграмма, а по столбцу 5 — кривая Лоренца. Эта кривая демонстрирует, на решении каких проблем нужно сконцентрироваться прежде всего.

Построение диаграммы

Проведите горизонтальную и вертикальную оси, постройте столбчатую диаграмму, также известную как гистограмма. Вертикальная ось используется для количества случаев каждой из проблем, а горизонтальная — для проблем. Они перечисляются по убыванию, как в таблице, с одинаковыми интервалами.

Далее нужно добавить кривую Лоренца. На правой стороне проведем вертикальную ось и отметим на ней процентную шкалу. Кривая Лоренца составляется по точкам, отмеченным на вертикальной оси. Каждой точке соответствует процент нарастающего итога из пятого столбца таблицы. Для практичности проведите кривую Лоренца красной линией, а для дальнейшего анализа также можно провести горизонтальную линию, соответствующую 80% на вертикальной оси.

Анализ диаграммы

На этом построение диаграммы закончено, можно переходить к ее анализу. Из построенной диаграммы следует, что в 80% случаев компания несет убытки из-за дефектов на производстве и нарушения сроков поставки. Компании необходимо в первую очередь сконцентрироваться на решении этих проблем, чтобы повысить свою эффективность.

План построения диаграммы

Резюмируя, составим план с этапами построения диаграммы.

Диаграмма Парето в Excel

Использование Microsoft Excel — это один из быстрейших способов составления диаграммы Парето. Начиная с версии 2016 года, она добавлена в стандартный набор диаграмм экселя, поэтому для создания достаточно выбрать ее в настройках.

Однако у данного способа есть свои минусы. Вы не сможете донастроить получившийся график, например, добавить горизонтальную линию на уровне 80% для наглядности. Поэтому рассмотрим еще один вариант.

Занесите собранные данные в таблицу excel. Следуя плану, отсортируйте их, добавьте столбцы с процентами и с нарастающим итогом. Создайте дополнительную графу со значением 80% — чтобы упростить работу с будущей диаграммой.

## Рекомендации при построении

1. Избегайте Прочее - это может указывать на неправильную сортировку.
2. Представляйте данные в валюте, если возможно.
3. Расходы играют ключевую роль в управлении.
4. При анализе диаграммы Парето следует:
   - Обратить внимание на основные проблемы.
   - Использовать результаты для принятия управленческих решений.
   - Не пренебрегать остальными 80% задач.

## Заключение

Принцип Парето является отправной точкой для анализа, но необходимо учитывать его ограничения. Нельзя полностью полагаться на этот принцип при оценке результатов и принятии решений. Важно не утратить суть в массе статистики и диаграмм.

Суть анализа Парето заключается в умении выделять главное, не забывая о второстепенных вещах. Важно понимать разницу между 20 на 80 и стопроцентным качеством. Принцип Парето помогает выделить ключевые аспекты в текущий момент и уделить им особое внимание. Применение инструментов управления качеством является неотъемлемым компонентом успеха в бизнесе. Чем глубже понимание процессов, тем более эффективно их управление и достижение поставленных целей.

Диаграммы причин потерь Парето

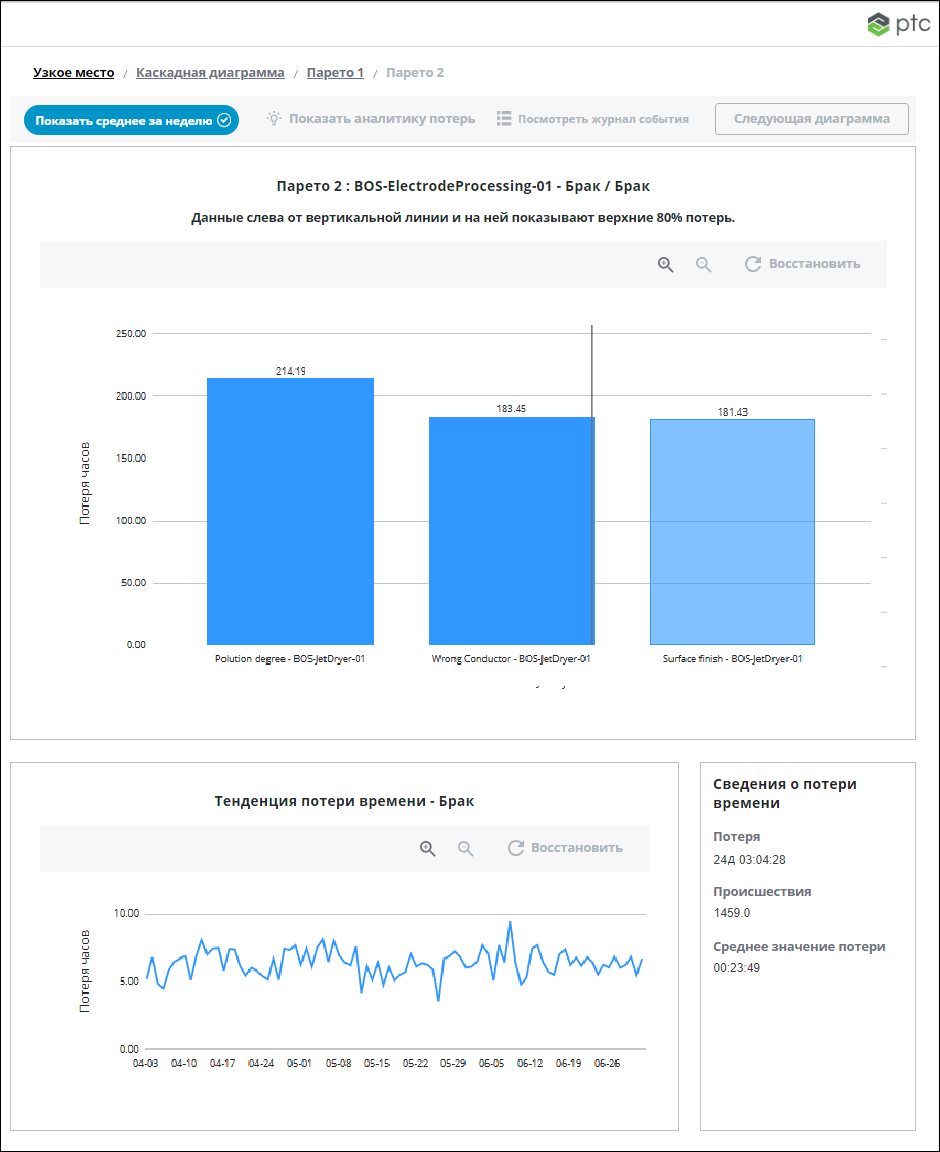

На каждой странице причины потерь Парето отображается линейчатая диаграмма, показывающая причины потерь на том уровне дерева причин потерь, на котором произошел момент потери данных. Данные на диаграмме отображаются в нисходящем порядке с причинами потерь сверху, начиная слева. В столбцах слева от вертикальной полосы и на ней отображаются верхние 80% потерь для выбранного оборудования и диапазона дат. Под главной диаграммой на двух дополнительных панелях представлены подробные сведения о данных, отображаемых и выбранных на главной диаграмме Парето.

На диаграмме Парето может быть несколько уровней, по которым можно , в зависимости от количества уровней дерева причин для выбранного столбца диаграммы.

Синие полосы на диаграмме Парето верхнего уровня () показывают категории потери для событий с , выбранной в . Для событий, в которых регулятором темпа является Событие причины единицы оборудования, категория потери совпадает с категорией события. Для событий, в которых Событие причины единицы оборудования не является регулятором темпа, категория потери может отличаться от категории события.

Синие полосы на последующих диаграммах Парето показывают категорию потери и причины потери.

Если синяя полоса, выбранная на каскадной диаграмме, представляет собой одну единицу оборудования с данными потерь, то диаграмма содержит ту же информацию, что и выбранная синяя полоса. В этом случае навигация пропускает диаграмму и переходит непосредственно к диаграмме .

Заголовок для диаграммы Парето верхнего уровня () является навигационной цепочкой, в которой отображается имя выбранного рабочего центра и категории событий. При детализации на последующих уровнях диаграмм Парето категория потери и последовательность причин потери добавляются в навигационную цепочку заголовка.

Каждая строка в диаграмме представляет собой причину и единицу оборудования, к которой относится причина. Если существуют события потери по одной и той же причине, но для разных единиц оборудования, то для каждой комбинации причины и единицы оборудования будет отдельный столбец. Количество часов для каждой полосы диаграммы Парето отображается в верхней части панели.

Нажмите Посмотреть журнал события, чтобы открыть доступный только для чтения, в котором показаны события потери данных за последние 30 дней.

Наведите указатель на отрезок на диаграмме, чтобы просмотреть подробные сведения об этой строке во всплывающей подсказке. Для диаграмм включена единица оборудования, ставшая причиной события, категория события, категория потери и продолжительность потери времени. и последующие диаграммы содержат единицу оборудования, ставшую причиной возникновения события, категорию события, категорию потери, причину или порядок причин и продолжительность потери времени.

Выбрав столбец в диаграмме, для перехода к другим столбцам и просмотра подсказок для них можно пользоваться клавишами со стрелками вправо и влево на клавиатуре. После перехода к столбцу можно нажать клавишу ВВОД, чтобы выбрать этот столбец. Это особенно полезно в ситуациях, когда на диаграмме имеются очень большие и очень малые столбцы, так как на малые столбцы может быть трудно наводить курсор и выбирать их.

Чтобы увеличить масштаб, нажмите на

. Также можно увеличить масштаб, нажатием и перемещением той части диаграммы, которую необходимо просмотреть подробнее. Чтобы уменьшить масштаб, нажмите на

. Нажмите , чтобы вернуться к полной диаграмме. Изменение масштаба или сброс не повлияют на отфильтрованную информацию.

Под главной диаграммой Парето на двух панелях отображается дополнительная информация о данных, показываемых на главной диаграмме Парето. На нижние панели не влияет переключение Показать среднее за неделю.

На панели слева отображается диаграмма Тенденция потери времени. Заголовок диаграммы включает причину потери, которая отображается на этом уровне диаграмм Парето, например Тенденция потери времени – Планируемый простой. Если в главной диаграмме Парето не выбрано ни одной панели, общее количество часов потери по всем причинам потери для каждого дня отображается в диапазоне дат. Если выбрана полоса, отображаются значения потери времени только для этой причины потери. У этой диаграммы тенденции такие же функции изменения масштаба, как и у главной каскадной диаграммы.

На панели справа отображаются Сведения о потери времени для текущей диаграммы Парето:

: если не выбрана ни одна полоса, это количество часов потери будет общим для всех полос в диаграмме. Если выбрана одна полоса, то это будет общее количество часов потери для нее.

: если не выбрана ни одна полоса, то это количество моментов потери будет общим для всех полос в диаграмме. Если выбрана одна полоса, то это будет общее количество моментов потери для нее.

Среднее значение потери: средняя потеря, рассчитанная как , разделенная на .

Недавно мы рассказали про правило Парето — то самое правило 20/80, когда 20% усилий дают 80% результата. Вот короткая версия:

Давайте проверим на практике, как оно работает и можно ли его применить для анализа реальных данных.

Что делаем

Представим, что у нас есть лавка по продаже овощей и фруктов и четыре поставщика, которые привозят нам товар. В течение месяца мы заполняли данные в Экселе по проданному товару от каждого поставщика. Теперь мы хотим выяснить, на какие товары нам лучше всего сделать ставку в будущем. Чтобы это узнать, применим правило Парето и посмотрим, скажет ли оно нам что-нибудь или нет.

Таблица с результатами продаж за месяц выглядит так — её нужно будет привести в порядок и проанализировать:

Собираем общие значения выручки

Сейчас все данные в таблице разбросаны по разным строкам: морковь, например, есть в третьей, пятой и восьмой ячейке. Для анализа это не годится — данные нужно просуммировать заранее по каждой группе товаров. Используем для этого инструмент «Сводная таблица» в разделе «Вставка»:

В появившемся окне перетаскиваем поле «Название» в строки, а поле «Выручка» — перетаскиваем в значения. После этого у нас появится просуммированная таблица, где каждый продукт встречается только один раз:

Теперь отсортируем выручку по убыванию: нам важно получить в начале списка самые большие числа. Для этого щёлкаем в любом месте таблицы, переходим в раздел «Данные» и выбираем сортировку по убыванию:

Итог: отсортированная таблица по выручке в порядке уменьшения. Уже видно, что морковь и картофель идут впереди с большим отрывом:

Добавляем рост выручки в процентах

Чтобы понять вклад каждой позиции в рост выручки, нам нужен ещё один столбец — он покажет, на сколько процентов этот товар увеличил общую выручку (это называется накопленная процентная выручка). Добавим его в ту же таблицу, просто перетащив выручку второй раз в раздел со значениями. После этого в таблице появится дубликат предыдущего столбца:

В появившемся окне переключаемся на «Дополнительные вычисления», выбираем в выпадайке «% от суммы с нарастающим итогом в поле» и выбираем поле «Название»:

Теперь всё как нужно: последний столбец показывает, на сколько увеличилась выручка после продажи каждой позиции:

Строим график Парето

Одна из задач графика Парето — показать, есть ли среди данных те, которые оказывают наибольшее влияние на общую картину. Проще говоря — есть ли в самом начале небольшое число данных, которые дают максимальный вклад в итоговый результат. Иногда может оказаться так, что таких данных нет или влияние не такое сильное, как мы думали.

После этого у нас сразу появляется график Парето. Видно, что правило 80/20 здесь не сработает — чтобы получить 80% выручки, нужно реализовать половину товаров:

А вот если мы посмотрим на 65%, то увидим, что ⅔ прибыли составляет выручка от продажи ⅓ товаров. Это меньше половины, на них проще сосредоточиться, поэтому лучше выбрать именно первые 4 товара для увеличения выручки:

Что в итоге

Теперь несколько выводов по итогам эксперимента:
