Электроды – расходные элементы из электропроводного материала, используемые в сварочных аппаратах для выполнения неразъемных соединений. Бывают металлическими (плавящимися и неплавящимися) и неметаллическими, длиной от 250 до 700 мм.

Электроды подбираются в зависимости от следующих характеристик:

• вида сварки (ручная дуговая, аргонодуговая и т.п.);
• типа свариваемого металла (черной, нержавеющей стали, алюминия, чугуна или разных сплавов между собой);
• требований к свойствам сварного соединения (ответственные конструкции, ширина шва и т.п.);
• в зависимости от толщины материала и величины тока выбирается диаметр электрода.

Виды и основные параметры изделий

Электроды выпускаются со следующими типами покрытий:

• Кислым (Э42, Э38) – их применяют для работы переменным током. Не подходят для сварки стали с высоким содержанием углерода и серы. Минус – возможность растрескивания материала и разбрызгивания;
• Рутиловым (Э46) – могут применяться при работе переменным током вне зависимости от расположения;
• Основным (Э42А – Э50А, Э55, Э60) – допускается сварка крупногабаритных изделий без ограничения в пространстве;

Основные марки сварочных электродов:

• УОНИИ с основным покрытием, диаметром 2-5 мм, используются при сварке ответственных конструкций на постоянном токе. Могут применяться при невысокой температуре;
•  МР, диаметром 2,5-5 мм, имеют рутиловое покрытие. Применяются для сварки ответственных изделий и больших перекрытий на постоянном и переменном токе;
• ОК, с рутиловым/основным покрытием и диаметром 2,5-5 мм. Сфера применения – сварка углеродистой стали, нагруженных конструкций и листового проката с гальваническим покрытием;
• ОЗН – имеют диаметр 4-5 мм и основное покрытие. Используются для наплавки материала.

Электроды МР-3 предназначены для сварки ответственных конструкций из углеродистых сталей с временным сопротивлением до 490 МПа во всех пространственных положениях шва переменным током и постоянным током обратной полярности (напряжение холостого хода не менее 65В).

Характеристики электродов МР3

Покрытие электродов сварочных электродов МР-3 – рутиловое.

Коэффициент наплавки – 8,5 г/А·ч.

Производительность наплавки (для Ж 4,0 мм) – 1,7 кг/ч.

Расход сварочных электродов МР-3 на 1 кг наплавленного металла – 1,7 кг.

Типичный химический состав наплавленного металла сварочных электродов МР3, %.

Типичные механические свойства металла шва сварочных электродов марки МР3

Врем. сопротивление, МПа…………………………. 450

Предел текучести, МПа…………………………. 400

Относительное удлинение, %…………………………. 18

Ударная вязкость, Дж/см2…………………………. 80

Особые свойства электродов сварочных МР3

Допускают сварку влажного, ржавого, плохо очищенного от окислов и других загрязнений металла. Электроды сварочные МР-3 имеют повышенную производительность процесса сварки.

Технологические особенности сварки электродами МР3

Сварку конструкций средних и больших толщин в нижнем положении производят электродами МР3 на повышенных режимах с наклоном электрода в сторону направления сварки (углом назад). Рекомендуется средняя и короткая длина дуги. Электроды сварочные необходимо проколоть перед сваркой: 170-200°С; 1 ч.

Электроды МР-3 изготавливаются из углеродистой стали по ГОСТ 9466 и 9467. Они применяются для сварки деталей из низколегированной, углеродистой и конструкционной стали (с временным разрывным соединением до 490 Мпа) толщиной от 3 до 20 мм. Предназначены для аппаратов ручной дуговой сварки переменным и постоянным током обратной полярности.

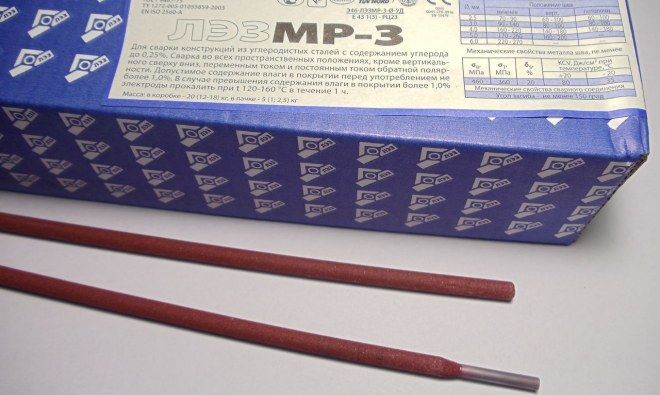

Электроды МР-3 в упаковке

Основные характеристики изделий

Сварочные электроды МР-3 выпускаются диаметром от 3 до 5 мм длиной 300-450 мм. Вес изделий и их количество в упаковке зависит от диаметра:

• 3 мм – 83 шт в упаковке, 2,5 кг;
• 4 мм – 41 шт; вес 2,5 кг;
• 5 мм – 54 шт; вес 5 кг.

Электроды изготавливаются из сварочной проволоки Св-08 с рутиловым покрытием. Их следует хранить в сухом помещении при температуре не ниже 15С. При хранении в условиях повышенной влажности электроды требуется просушить перед  использованием в течение часа в печи при температуре 180С.

Голубые электроды МР-3

Электроды МР-3 характеризуются:

• Легкостью зажигания дуги и устойчивым горением;
• Практически нет разбрызгивания металла;
• Простотой повторного зажигания;
• Возможностью сварки в любых положениях (кроме вертикального);
• Легкостью отделения шлаковой корки с поверхности сварного соединения.

Выполнение сварного соединения электродами МР-3

Область применения – сварка трубопроводов, производство металлоконструкций и различных резервуаров. Получаемые швы устойчивы к агрессивным веществам и вибрационным нагрузкам.

Особенности электродов МР-3с

Сварка может производиться без предварительной подготовки поверхностей, в том числе по влажному металлу, с окислами или следами коррозии. Благодаря специальному покрытию, электроды МР-3с проще зажигать, они могут применяться с маломощными источниками тока.
