Водопонижение иглофильтрами: технология и устройство.

Varisco: методы осушения и понижение грунтовых вод

При строительстве гражданских сооружений необходимо учитывать присутствие в земле водоносных пластов, которые могут вызвать проблемы при сооружении проекта. Именно из-за этого, зачастую приходится во время земляных работ осуществлять водопонижение грунтовых вод.

Видео про водопонижение

Применение иглофильтровых установок на строительстве гидротехнических сооружений при устройстве фундаментов глубокого заложения, траншей для укладки различных подземных трубопроводов, открытых водосборников на угольных карьерах, обводных песков в почве горных выработок ускоряет производство осушительных работ.

Водопонизительная иглофильтровая установка.

Водопонизительная иглофильтровая установка (ПВУ) представляет собой дренажный центробежный насос, всасывающий трубопровод которого состоит из коллектора с присоединенными к нему иглофильтрами.

Поскольку в водонасыщенный грунт помещают большое число иглофильтров, насосная установка для эффективной откачки воды должна обеспечить поддержание достаточно высокого и устойчивого вакуума в разветвленной всасывающей линии.

Вместе с водой из грунта неизбежно засасывается ещё и воздух, для откачки которого предусмотрен входящий в установку вакуум-насос. Работоспособность установки в значительной мере зависит от эффективности удаления воздуха.

В общем случае схема работы водопонизительной установки выглядит следующим образом:

Засасываемая иглофильтрами 1 вода вместе с воздухом попадает в коллектор 2, присоединенный к камере всасывания 3. ИЗ этой камеры вода поступает в насос 4, затем в камеру распределения 5, а оттуда в напорный трубопровод для слива или забуривания вновь устанавливаемых иглофильтров.

Поступающий вместе с водой в камеру всасывания воздух откачивается вакуум-насосом 6 через воздушную камеру 7.

Вакуум-насос водокольцевого типа откачивает в бак 8 воздух вместе с водой, циркулирующей для охлаждения. Из бака воздух уходит в атмосферу, а вода проходит через змеевик, помещенный в камере всасывания, охлаждается и вновь засасывается вакуум-насосом.

На распределительной камере установлен манометр, на воздушной камере – мановакууметр. Воду заливают в вакуум-насос через воронку 9.

Установка ПВУ собрана на раме, поставленной на колесный ход. Несмотря на некоторую сложность, эта установка компактна, транспортабельна и проста в эксплуатации.

Выбор фильтров

Выбор фильтров, которые будут монтироваться на иглофильтр, осуществляется с учётом некоторых критериев:

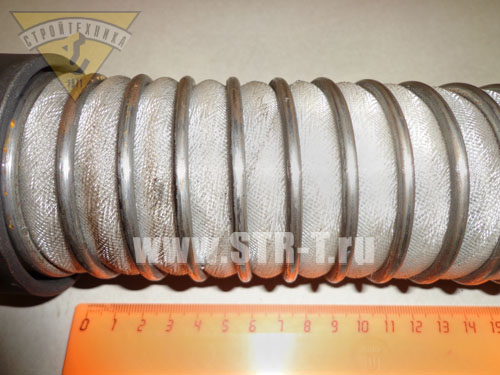

В песчаных почвах используются фильтры в ситах «репсового» типа с размером ячейки 0.8 мм, диаметром 1? дюйма и длиной 0.65 мм. В гравийных же почвах используются фильтры с 32 круглыми отверстиями диаметром 8 мм. Фильтры с большим диаметром позволяют уменьшить трение с самом фильтре, что повышает производительность.

Система скважин-иглофильтров необходима почти при каждом строительстве, так как в почвах очень часто встречаются подземные воды. Откачка воды позволяет повысить уровень качества и безопасности строящегося сооружения.

Иглофильтры для водопонижения |

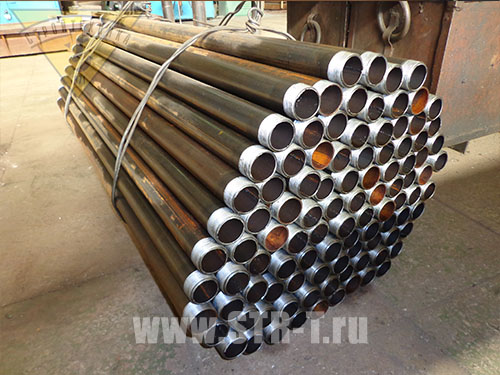

Иглофильтры, надфильтровые трубы, комплектующие установок водопонижения, рукава, коллекторы

Методы установки иглофильтров

Методы установки иглофильтров характеризуется спецификой условий грунтов. Так как условия постоянно меняются, нахождение стандартного метода очень затруднено.

Обезвоживание

Изучение вопроса обезвоживания, должно быть проведено в следующей последовательности:

1. Предварительный этап сбора документаций по геометрическим параметрам проектируемого сооружения и по гидрогеологическим характеристикам (особенностям) местности, где будет происходить строительство.
2. Обследование стройплощадки с целью изучения логистических условий. Благодаря этому можно наметить план размещения иглоскважин.
3. Оценочный расчёт объёмов воды, которую предстоит выкачать.
4. Окончательное определение размеров системы скважин: количество иглофильтров, расстояние между ними, технические характеристики насосов.

Область применения

Обычно система иглофильтров успешно используются при понижении уровня вод в рыхлых (песчаных, гравийных) породах грунта. Однако, в глинистых пародах, хоть они и обладают большой пористостью, необходимы специальные методы установки скважин-иглофильтров.

Определение размеров

При определении размеров иглофильтровой системы задают количество иглофильтров и насосов, необходимых для понижения грунтовых вод до желаемого уровня. Чем точнее техническая оценка, тем безопаснее условия при выемке грунта.

Преимущества varisco duo, simple, ecomatic:

Наша компания является официальным дистрибьютером Varisco.

Пример коммерческого предложения на поставку оборудования водопонижения

Коммерческое предложение на поставку оборудования строительного водопонижения «Установка лёгкая иглофильтровая УВВ 3А-6КМ» с коллектором диаметром 102 мм (1 комплект)

Принцип работы

Принцип работы иглофильтров заключается в процессе, при котором поток грунтовых вод при ускорении отклоняется к определённому количеству скважин, подсоединённых к насосу. В грунте создаётся фильтрующее движение воды в сторону иглофильтровых установок.

Состав

Иглофильтровая установка включает в себя несколько микроскважин с различной длиной и диаметром (в зависимости от типов задач), соединённых с центробежным самовсасывающим насосом с помощью магистральных трубопроводов, штуцеров и муфт.

Стоимость работ по водопонижению иглофильтрами

Если говорить о том, сколько стоит иглофильтровое водопонижение, то стоимость определяется рядом факторов и может варьироваться. Точную стоимость сообщает наш специалист после проведения обследования объекта и изучения геологических изысканий, поэтому она начинается от 7 тыс. руб/сутки для электромотопомпы и 25 тыс. руб./сутки при использовании дизельного оборудования.

Технология водопонижения иглофильтрами

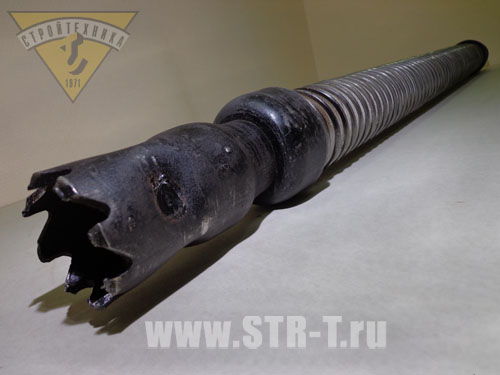

Иглофильтр – это труба длиной до 9 метров сечением 40-60 мм, на конце которой расположен фильтр. В установке водопонижения также имеются самовсасывающие насосы, трубопровод, коллектор. Наличие фильтра позволяет снизить интенсивность водного потока и защитить оборудование от крупных примесей.

В зависимости от площади котлована, интенсивности притока воды и используемого оборудования подбирается количество иглофильтров – от 25 до 150, которые размещаются вертикально на расстоянии друг от друга 0,5-2 метра. Количество рассчитывается нашими специалистами, не только ориентируясь на параметры котлована, но и тип грунта.

Технология работы иглофильтрами

Эффективность работы иглофильтрами зависит не только от их конструкции, но и от принятого расстояния между иглофильтрами и величины их заглубления.

В зависимости от размера и конфигурации участка иглофильтры размещают в один или два ряда. Иглофильтры, установленные в два ряда, могут быть соединены между собой одним или несколькими рядами иглофильтров, перпендикулярно к ним расположенными.

На земляных работах, связанным с укладкой различного рода трубопроводов, при ширине траншеи до 3-4 м иглофильтры размещают в один ряд. При этом иглофильтры устанавливают с одной стороны траншеи, ближе к её борту.

Двухрядное расположение применяется для траншей, котлованов под фундаменты при ширине участка не более 30-40 метров и грунтах с хорошей водоотдачей.
Глубину понижения определяют высотой всасывания применяемых насосных установок.

Установка иглофильтра осуществляется погружением его в скважину, размываемую струей воды, выходящей из наконечника иглофильтра. Иглофильтр собирают и соединяют при помощи рукава к напорной стороне насоса. Затем к верхнему концу иглофильтра привязывают веревку, которой поднимают и устанавливают его в вертикальное положение.

Во время погружения иглофильтр поворачивают на небольшой угол при помощи хомута с двумя длинными ручками.

Для облегчения выноса размытого грунта из скважины по мере опускания иглофильтра через каждые 1,5 – 2 метра погружение приостанавливают на 20-30 секунд, не меняя напор подаваемой воды.

После погружения на соответствующую глубину продолжают промывку скважины в течении 1-2 минут, при этом напор воды не изменяют. Затем, сведя к минимуму подачу воды, иглофильтр равномерно и непрерывно обсыпают заранее приготовленным материалом.

Типы установок водопонижения иглофильтрами

Водопонижение иглофильтрами производится только после тщательных предварительных расчетов и геологических исследований. В зависимости от того, какой грунт на участке и на какой глубине залегают грунтовые воды возможно использование иглофильтровальных или эжекторных установок.

Иглофильтровальные установки являются оптимальным решением, если необходимо понизить уровень грунтовых вод на глубине до 9 метров на грунтах, относящихся к рыхлым и с коэффициентом фильтрации до 30 м/сутки. Погружение таких установок производится гидравлическим путем в один или два ряда, а также с террасовым размещением.

Эжектроные установки монтируются или методом гидропромыва, или в предварительно пробуренные скважины на плотных грунтах или большим количеством минеральных включений, около построек. Скважины бурятся роторным методом с обратной промывкой или шнековым способом.

Условия сотрудничества

Каждый наш заказчик, которому необходимо строительное водопонижение иглофильтрами, может быть уверен в том, что все работы будут производиться с применением профессионального оборудования и обязательно под управлением и контролем опытного оператора. Многолетний опыт работы в направлении водопонижения позволяет нам гарантировать качество всех работ по водопонижению.

Установка в мелкозернистых грунтах

При работе в почвах с мелкозернистым грунтом подготавливаются вертикальные дрены с диаметром 20 см. Для правильной установки песчаной дрены необходим опыт и точность.

Установка в песчаных почвах

Скважины пробиваются в грунте с помощью струйного насоса (струйный метод). Данный метод представляет собой ручную перфорацию с разрушение крена и циркуляцией воды.

Эжекторные иглофильтры

Эжекторный иглофильтр применяется в случае невозможности организации водопонижения с помощью водопонижающей установки.

Установка с эжекторными иглофильтрами состоит из центробежного насоса 1, который подает воду в напорный трубопровод 2, к которому посредством резиновых шлангов 3 подключены эжекторные иглофильтры 4. Откачиваемая в это случае вода по лотку 5 поступает в циркуляционный бак 6.

Часть этой воды используется в качестве рабочей жидкости для эжекторного водоподъема, остальную часть, равную расходу воды, откачиваемой из грунта, отводят за пределы осушаемого участка. Если профиль участка исключает возможность самотечного стока, то для отводы воды устанавливается низконапорный центробежный насос 7.

Конструкция

Эжекторный иглофильтр состоит из наружной колонны труб 8 с иглофильтром 9 и устанавливаемого внутри колонны эжектора 10 с водоподъемными трубами 11.

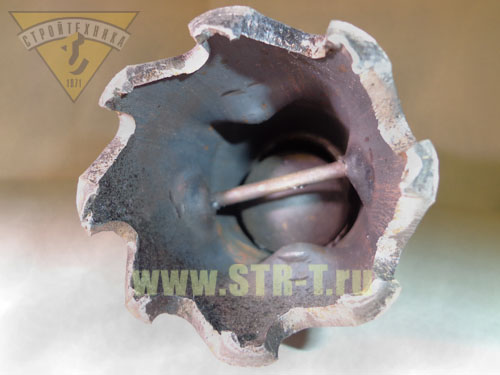

Звенья колонны труб соединены муфтами, в которых имеются отверстия для подключения угольника водонапорного шланга. Эти отверстия в период погружения иглофильтра перекрываются цилиндрическим клапаном, размещенным в верхней части каждой муфты.

Внутри иглофильтра вварено седло 12, на которое опирается упорное кольцо эжектора. Для направления струи воды, размывающей грунт, к седлу приварен патрубок 13.
В верхнем звене наружной колонны предусмотрен штуцер 14 для подсоединения колонны к напорной магистрали.

Для предотвращения утечки напорной воды и обеспечения надлежащей центровки эжектора и водоподъемных труб предусмотрено сальниковое устройство 15. Работа эжекторного иглофильтра протекает таким же образом, как и водоструйного насоса. Его наличие предотвращает вынос печка.

При установке эжектора с водоподъемными трубами в колонну наружных труб следует проследить за достаточной плотностью прилегания упорного кольца эжектора к седлу иглофильтра и затяжки сальникового уплотнения на выходе водоподъемных труб.

Очень важно, чтобы не засорялось сопло насадка. Прочистку сопла производят путем опускания в водоподъемные трубы металлического прута.

Основным достоинством этого типа оборудования является высокая степень осушения. Применение эжекторов позволяет достичь хорошего осушения грунтов с низкой водоотдачей с водоупором, что с большим трудом достигается при других способах осушения.

К недостаткам следует отнести: сложность и громозкость, трудность монтажа, и самое главное, крайне низкий к.п.д.
