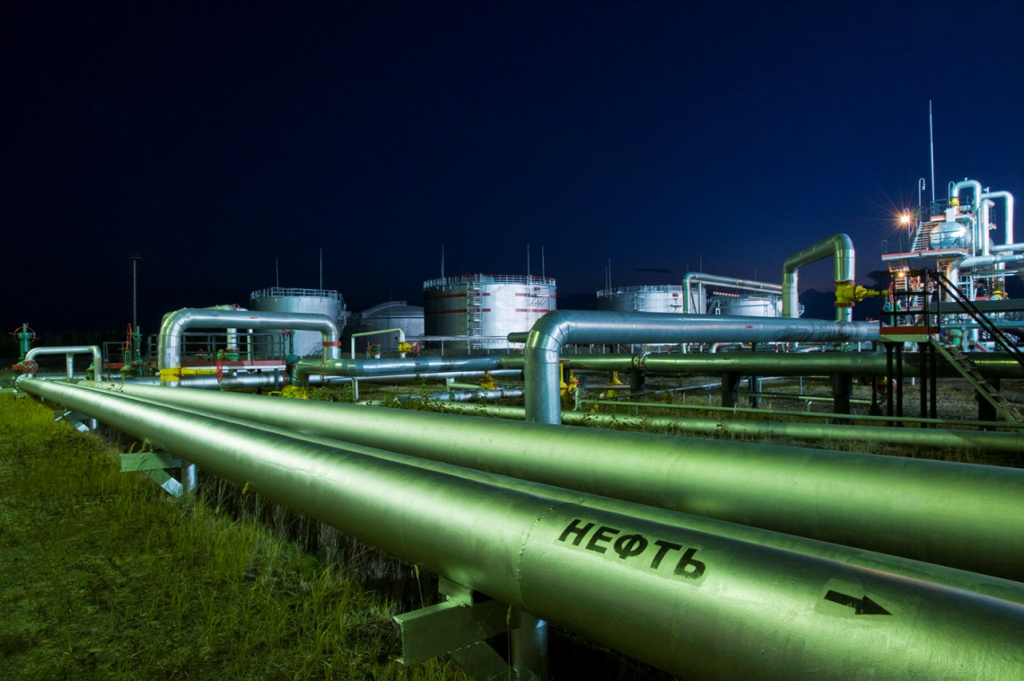

Назначение категории

Участок нефтепровода Дружба над рекой Стрый (Львовская область)

Нефтепровод — это трубопроводное инженерно-техническое сооружение, по которому транспортируют нефть с места ее добычи на нефтеперерабатывающие предприятия и затем потребителям.

Владельцы участка нефтепровода

• Белорусский: Гомельтранснефть
• Украинский: Укртранснафта
• Польский и немецкий:
• Венгерский: группа компаний MOL
• Словацкий: Transpetrol
• Чешский: Mero

Технологические трубопроводы

К технологическим трубопроводам относятся сети, состоящие из труб и оборудования, которые применяются на промышленных предприятиях для транспортировки жидких, сыпучих и газообразных сред. При их проектировании, монтаже и эксплуатации обязательно должны строго соблюдаться правила техники безопасности.

Магистральные газонефтепроводы

Магистральные газонефтепроводы предназначены для транспортировки больших объемов веществ на дальние расстояния. По ним перемещаются рабочие среды различной плотности и состава.

На Мытищинском трубном заводе производят трубы для магистральных трубопроводов различного типоразмера и назначения.

Факты о нефтепроводе Дружба

Список фактов:

1. В Витебской области, в Сенненском районе есть аналогичный посёлок Дружба
2. В Орловской области, в Троснянском районе есть аналогичный посёлок Дружба
3. Акционерное общество Транснефть — Дружба
4. Магистральные трубопроводы Восточной Европы

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 1 апреля 2023 года; проверки требуют 11 правок.

Операторы магистральных трубопроводов включают в себя: , , , , , и MOL Magyar Olaj- és Gázipari Nyrt.

Медиафайлы на Викискладе

(8 июня 2023)

Маршрут нефтепровода

Маршрут нефтепровода проходит от Альметьевска до Брянска затем до Мозыря, после чего разветвляется на 2 участка:

• северный (по территории Белоруссии, Польши, Германии, Латвии и Литвы)
• южный (по территории Украины, Чехии, Словакии, Венгрии и Хорватии).

Изначально центром управления советской частью нефтепровода был Львов, после распада СССР центром управления российской частью нефтепровода стал Брянск.

Длина и состав нефтепровода

Система включает в себя:

• 8900 км трубопроводов (из них 3900 км на территории России)
• 46 насосных станций
• 38 промежуточных насосных станций
• Резервуарные парки, вмещающие 1,5 млн м³ нефти.

Ежегодно по нефтепроводу экспортируется 66,5 млн тонн нефти в страны дальнего зарубежья, в том числе по северной ветке — 49,8 млн т.

Расчёт вставок, лупингов, перемычек нефтепроводов

Линейный сегмент нефтепровода может отличаться более сложной, чем простой трубопровод с неизменным внутренним сечением, структурой. Примером подобного усложнения является вставка.

Вставки

Вставкой называется сегмент трубопровода (ВС), как правило, большего проходного сечения, чем основной нефтепровод, который подключается к нему последовательно для снижения величины гидравлического сопротивления, что позволяет увеличить пропускную способность.

Уравнения

Гидравлические условия включения в состав трубопровода вставки умеют следующий вид:

Систему уравнений можно записать следующим образом:

Из первых двух равенств системы уравнений получается:

Лупинги

Лупингом (от англ. loop – петля) называют трубопровод, который проложен параллельно основному нефтепроводу и имеет с ним соединение в начальном x1 и конечном x2 сечениях.

Гидравлические условия включения в схему лупинга

Обычно на магистральных нефтепроводах лупинги применяются, как дополнительные нитки магистрали (например, резерв подводных переходов) или с целью увеличения возможного расхода рассматриваемого участка.

Гидравлические условия включения в схему лупинга имеют следующий вид:

Суть системы уравнений в следующем – при слиянии и/или разделении потоков нефти в узлах разветвления расходы q1 и q2 суммируются, а потери напора h1-1(1) и h1-1(2) в каждом трубопроводов подключенных параллельно – равны между собой.

Система уравнений может быть записана в виде:

и дает систему, состоящую из 2-ух уравнений для вычисления 2-ух неизвестных: u1 и u2, то есть скоростей перемещения нефти в каждом из параллельно проложенных трубопроводов.

Эта система уравнений может быть разрешена в 2-ух вариантах:

Решая систему уравнений относительно q1 и q2 получаем:

где u0 – скорость нефти в неразветвленной части трубопровода.

Перемещение нефти на участке с лупингом возможно интерпретировать, как течение на аналогичном участке трубопровода без лупинга, но с большим (эквивалентным) диаметром dэ, тогда:

где u0 – скорость нефти в неразветвленной части трубопровода;

λ0 – коэффициент гидравлического сопротивления в неразветвленной части трубопровода.

Перемещение нефти на участке с разветвлением можно интерпретировать, как течение на аналогичном участке трубопровода без лупинга, но с большим (эквивалентным) диаметром, тогда:

где λ0э – коэффициент гидравлического сопротивления в части трубопровода без лупинга, определенный по эквивалентному диаметру dэ.

Перемычки на параллельных нефтепроводах

Перемычкой называется трубопровод, который соединяет 2 параллельно проложенных нефтепровода и необходим, чтобы регулировать пропускную способность и повышать стабильность работы многотрубных нефтепроводов.

На рисунке изображен участок 2-ухниточного нефтепровода, который имеет 2 перемычки BB1 и CC1. При подобной конфигурации исследуемый участок возможно по разному переключать, меняя тем сам пропускную способность. Участок может эксплуатироваться при следующих схемах переключения элементов:

Гидравлический расчет и построение (Q—H)-характеристик каждой из существующих конфигураций участка не являются затруднительными, так как все представляют собой параллельные и последовательные соединением элементов трубопровода.

Например, 1-я схема - это параллельное соединение 2-ух трубопроводов на всей длине участка; 2-я схема - это последовательное подключение 3 элементов: (АВ и А1В1), (B1C1) и (CD и C1D1), причем 1-ый и 3-ий из них - это параллельное соединение 2-ух других элементов и т.д.

Не нашли нужную информацию? Воспользуйтесь поиском по сайту

## Водопроводы

Коммуникационные системы используются для подачи воды на промышленные и бытовые объекты. По выполняемым функциям они бывают производственными, противопожарными, хозяйственно-питьевыми, поливными. Условия эксплуатации технологических трубопроводов такого типа различаются, что требует применения для каждой разновидности своих правил и норм монтажа, настройки, прокладки, эксплуатации.

## Прокачка российской нефти через Украину

Основная функция таких трубопроводных сетей – отвод и сброс отходов бытового и технологического характера. Они делятся на напорные, в которых рабочая среда перемещается принудительно, и безнапорные, в которых вещество транспортируется самотеком.

Канализационные коммуникации также делятся по назначению на бытовые, производственные, универсальные и внутренние.

## Трубопроводы горячей воды и пара

По таким трубопроводным системам транспортируют горячую воду и пар (насыщенный или перегретый). Энергетические коммуникации делятся на несколько категорий в зависимости от температуры и давления рабочей среды. Они могут применяться для перемещения веществ, температура которых составляет выше 115 °С, без ограничения по значению давления.

## Загрязнение хлорорганикой в 2019 году

Устройство технологических трубопроводов предполагает наличие в составе сетей таких компонентов, как участки с прямыми трубами, арматура для организации разветвлений, переходов, отводов, системы крепления в виде опор и подвесок, крепежные детали, запорно-регулирующие компоненты, контрольно-измерительные приборы, системы управления, изоляционные материалы и т. д.

По материалу изготовления технологические коммуникации делятся на несколько видов. Для производства используются:

- Пластмассовые
- Стеклянные
- Металлические

Мытищинский трубный завод производит и поставляет трубы для различных сфер промышленности. Ассортимент включает поставку трубных изделий для газонефтепроводов, тепловых и водных сетей, строительных водоводов, факельных линий, транспортировочных линий для атомной энергетики, пищевой и целлюлозно-бумажной промышленности.

Все трубы, арматура и другие компоненты для технологических трубопроводов производства Мытищинского трубного завода изготавливаются в соответствии с требованиями ГОСТов и проходят строгий поэтапный контроль на производстве. Для изготовления трубопроводных деталей используется сталь российских производителей, что позволяет предлагать доступные цены на трубопрокатную продукцию для различных видов коммуникационных систем.

## Трубы для нефтепроводов при прокладке магистральных трубопроводов

![Трубы для нефтепроводов](https://schelkovo.snmash.ru/images/articles/396/2ab9c816618c9ba250ba2.jpg)

Производство магистральных труб для нефтепроводных сетей ведут из материалов, отвечающих следующим условиям:

Всем указанным требованиям соответствует сталь.

Типы труб по технологии производства:

Такие параметры, как толщина стенки трубы и ее внешний диаметр, стандартизованы.

Так как нефтепроводные сети прокладывают и используют в разных климатических условиях, предлагается два вида исполнения труб — обычное и севернее:

Для каждого климатического исполнения полагается выбирать соответствующую марку стального сплава. В изготовлении труб для магистральных трубопроводов применяют углеродистые стали и сплавы с низким содержанием легирующих присадок.

Состав магистрального нефтепровода

Трубопроводная система — это комплекс взаимосвязанных компонентов, в него входят:

Это сложнейший механизм, функционирование которого зависит от стабильной работы каждого компонента системы.

Магистральные газопроводы

Магистральные сети используются для перемещения газообразной среды от месторождений к участкам переработки или распределительным станциям. Для этого используются трубы большого диаметра, рассчитанные на передачу значительных объемов вещества.

Закрытие прибалтийской ветки

В связи с пуском БТС-II, которая позволяет обойти аварийный участок, северная ветка скорее всего никогда не будет использоваться, во всяком случае как часть «Дружбы». В то же время, существуют 2 проекта по использованию ветки:

Остановка и восстановление в 2022 году

Магистральные сети прокладывают для транспортировки нефти и ее продуктов на значительные расстояния. Для строительства таких коммуникаций используются трубы большого диаметра, разработанные с учетом особенностей рабочей среды.

Классификация трубопроводов

Классифицировать трубопроводные сети можно по нескольким критериям: назначение, технические характеристики и способ монтажа. Но существуют и другие параметры, по которым также можно распределить трубопроводы на несколько видов. По типу транспортируемого продукта (токсичность, температура и другие характеристики) коммуникации делятся на такие разновидности:

Монтаж технологических трубопроводов может осуществляться по территории одного производственного цеха, предприятия или между несколькими объектами.

В зависимости от уровня внутреннего давления различают транспортные сети вакуумного типа, а также высокого и низкого давления. По особенностям прокладки коммуникации делятся на подземные, полуподземные и наземные.

По материалу изготовления выделяют стальные технологические трубопроводы и трубопроводные линии из неметаллических материалов.

Материалы изготовления труб магистральных трубопроводов

Сталь – один из самых популярных и практичных материалов для изготовления магистральных газонефтепроводов. Стальные конструкции отличаются высокой прочностью, технологичностью, устойчивостью к воздействию факторов среды, продолжительным сроком службы. Для повышения эксплуатационных свойств материал перед изготовлением труб подвергается различным методам обработки.

Для изготовления коммуникаций чаще всего используют качественные стальные сплавы, например углеродистые, низколегированные с повышенными характеристиками прочности, легированные, нержавеющие. Допустимое рабочее давление трубопроводных конструкций определяется технологией изготовления.

«Мытищинский трубный завод» производит и поставляет трубы большого диаметра для магистральных газонефтепроводов. Продукция изготавливается в соответствии с требованиями ГОСТ и ОСТ, условиями эксплуатации и индивидуальными пожеланиями заказчика. Производственные мощности предприятия позволяют выпускать большой ассортимент типоразмеров электросварных прямошовных труб для магистральных сетей. В качестве заготовок используется листовой металл, подвергающийся вальцовке и последующей автоматической сварке под слоем флюса. При этом на сварных швах образуется защитная пленка, которая препятствует проникновению в металл воздуха.

Для улучшения свойств металла, повышения его прочности и устойчивости к факторам среды, снятия остаточных напряжений, сохранения механических характеристик применяется технология термообработки.

Трубы магистральных газонефтепроводов «Мытищинского трубного завода» отличаются высокими эксплуатационными свойствами. Вся продукция проходит строгий технологический контроль на каждом производственном этапе, что позволяет гарантировать высокое качество каждого поставляемого металлоизделия. Чтобы оформить заказ на изготовление трубопроката, позвоните по телефону, указанному на сайте. Наши специалисты смогут сориентировать вас по стоимости, а также ответят на вопросы, связанные с выпуском метизов. Мы доставляем готовую продукцию по Москве, Московской области, а также другим регионам России.

Оборудование нефтепроводов

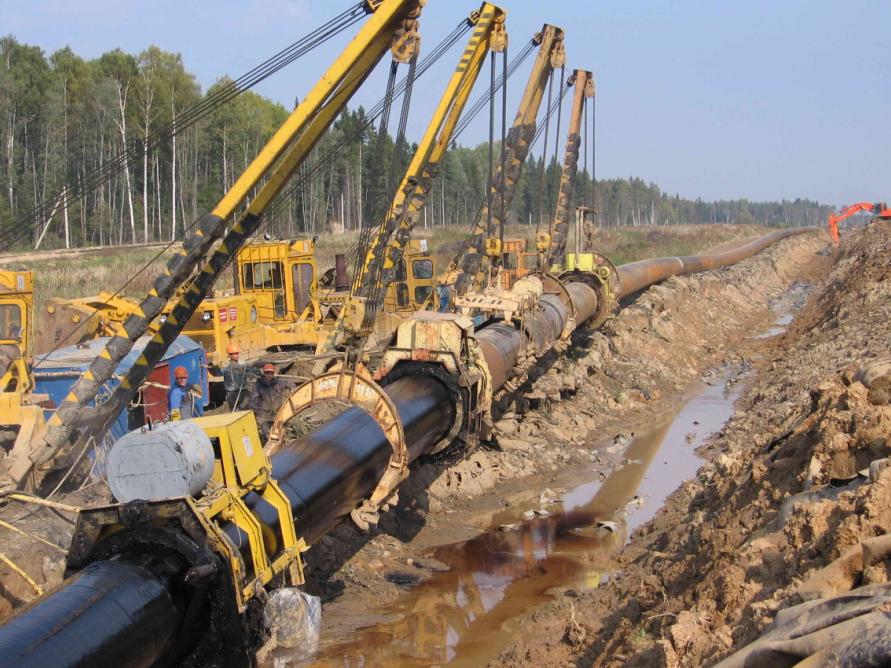

Магистральный трубопровод, как базовый элемент нефтепровода, прокладывается на расчетной глубине. Она зависит от следующих факторов:

От организаций, эксплуатирующих магистральные трубопроводы, требуют соблюдать правила безопасности. Монтируя трубопроводную ветку, в обязательном порядке предусматривают ее оснащение контрольными датчиками. На них возложена функция мониторинга всех компонентов магистрали сети.

Классы и категории магистральных нефтепроводов

В СНиП 2.05.06-85 на основании такого показателя, как условный диаметр трубы, определены следующие классы (показан минимальный и максимальный диаметр в метрах, последнее значение рассматривается как «включительно»):

Помимо классов, указанных в СНиП, существует деление на категории, которые так же обозначаются римскими цифрами и информируют о такой характеристики, как прочность трубы на любом участке:

Классы и категории учитывают при обустройстве нефтепроводов, чтобы была обеспечена прочность и неразрушимость трубы на всех участках. Для климатических зон северных территорий рекомендована третья категория нефтепроводов. Это требование справедливо в отношении как всей трубопроводной системы, так и ее каждого отдельного участка. Классификация введена, чтобы правильно учитывать природно-климатические условия местности, где будет эксплуатироваться инженерное сооружения, и были четко описаны последствия, если произойдет разрушение конструкции.

Существует еще несколько категорий: В — высшая, I и II:

Разрешено прокладывать трубопроводы в технических коридорах, регламентированных СНиП 27.05.06-85: это ветки, проложенные параллельно друг другу, в рамках одной трассы.

Трубопроводная арматура

Чтобы регулировать, контролировать и перекрывать поток нефтепродуктов в системе, предназначена трубопроводная арматура. По свои функциям она разделяется на следующие виды:

К запорной арматуре нефтепровода относятся задвижки, принцип действия которых заключается в перекрывании тока среды за счет поступательного движения запирающего элемента перпендикулярно течению нефти. Конструкция задвижки:

Виды задвижек по типу затвора:

Для магистральных трубопроводов предназначены задвижки с электрическим приводом.

Регулирующая арматура поддерживает напор рабочей среды в заданном диапазоне значений. Существует два типа регуляторов:

К предохранительной арматуре относятся клапаны, способные сбросить давление в системе, если оно превышает критическое и возникает риск прорыва. Устройства, устанавливаемые на трубопроводах, принадлежат к типу закрытых полно- и малоподъемных. Принцип их работы заключается в стравливании некоторого объема рабочей среды с участка, где выявлено повышение давления. Жидкости сбрасывается в особый сборный коллектор.

Перспективы развития проекта

Трубы делят на несколько основных видов по техническим характеристикам и способу монтажа.

По техническим характеристикам

Для транспортировки газа и нефти трубы, используемые в составе коммуникаций, должны обладать определенными техническими характеристиками.

Магистральная газовая труба предназначена для перемещения газообразных веществ. В зависимости от параметров внутреннего давления такие системы могут быть нескольких видов:

Степень кривизны конструктивных элементов не должна превышать 1,5 мм на каждый метр длины.

Для строительства газопроводов используются прямошовные электросварные и бесшовные стальные трубы. Диаметр магистральных труб варьируется в диапазоне 530–2420 мм. Толщина стенок такого трубопроката – от 4 до 24 мм.

Магистральные трубы для нефтепровода – это чаще всего металлоизделия с прямым или спиралевидным швом. В состав нефтепроводной системы входит целый комплекс дополнительных элементов:

Диаметр магистральных нефтепроводов может составлять 300 мм и более.

При прокладке магистралей должна быть обеспечена надежная система защиты трубопроводов, которая будет способствовать продолжительной безаварийной работе систем. Для протекции от коррозии применяются различные виды изоляции на основе жидких составов, а также специальных пленок. Чтобы предотвратить воздействие веществ в составе почвы на металл, используют электрополяризованные, электродренажные, катодные протекторы. Для повышения прочности магистральных труб применяют материал, который дополнительно подвергают термообработке. Защита от порывов в результате внутреннего давления обеспечивается применением задвижек и предохранительных клапанов.

По способу монтажа

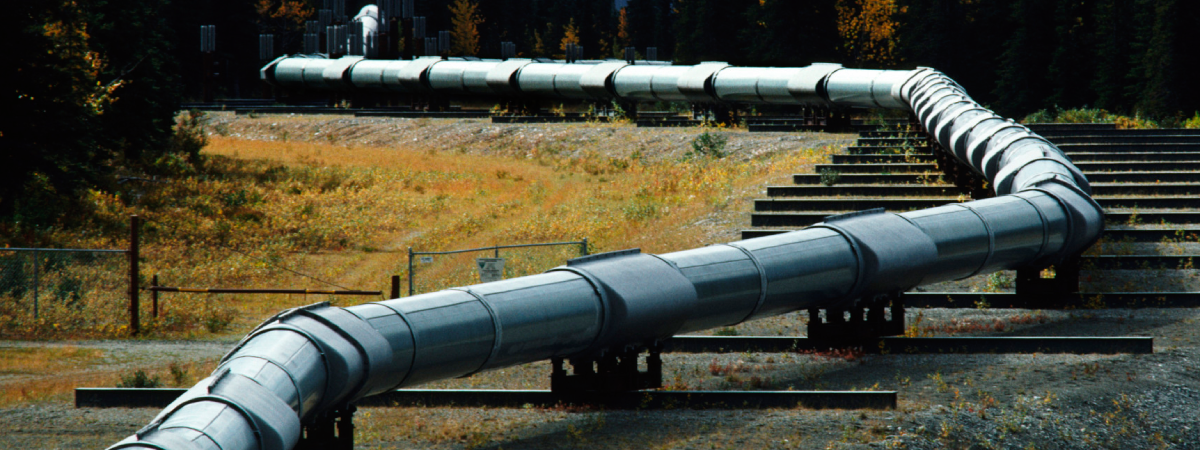

По способу прокладки коммуникации могут быть наземного и подземного типа. В первом случае при установке используются опоры или висячие конструкции. Во втором – монтаж выполняется в канавы или тоннели. Для защиты труб от негативных факторов внешней среды используются различные технологии – обработка специальными составами, нанесение защитной оболочки и т. д. При необходимости прокладки трубопровода в водоеме или на поверхности воды применяют подводные и плавающие конструкции.

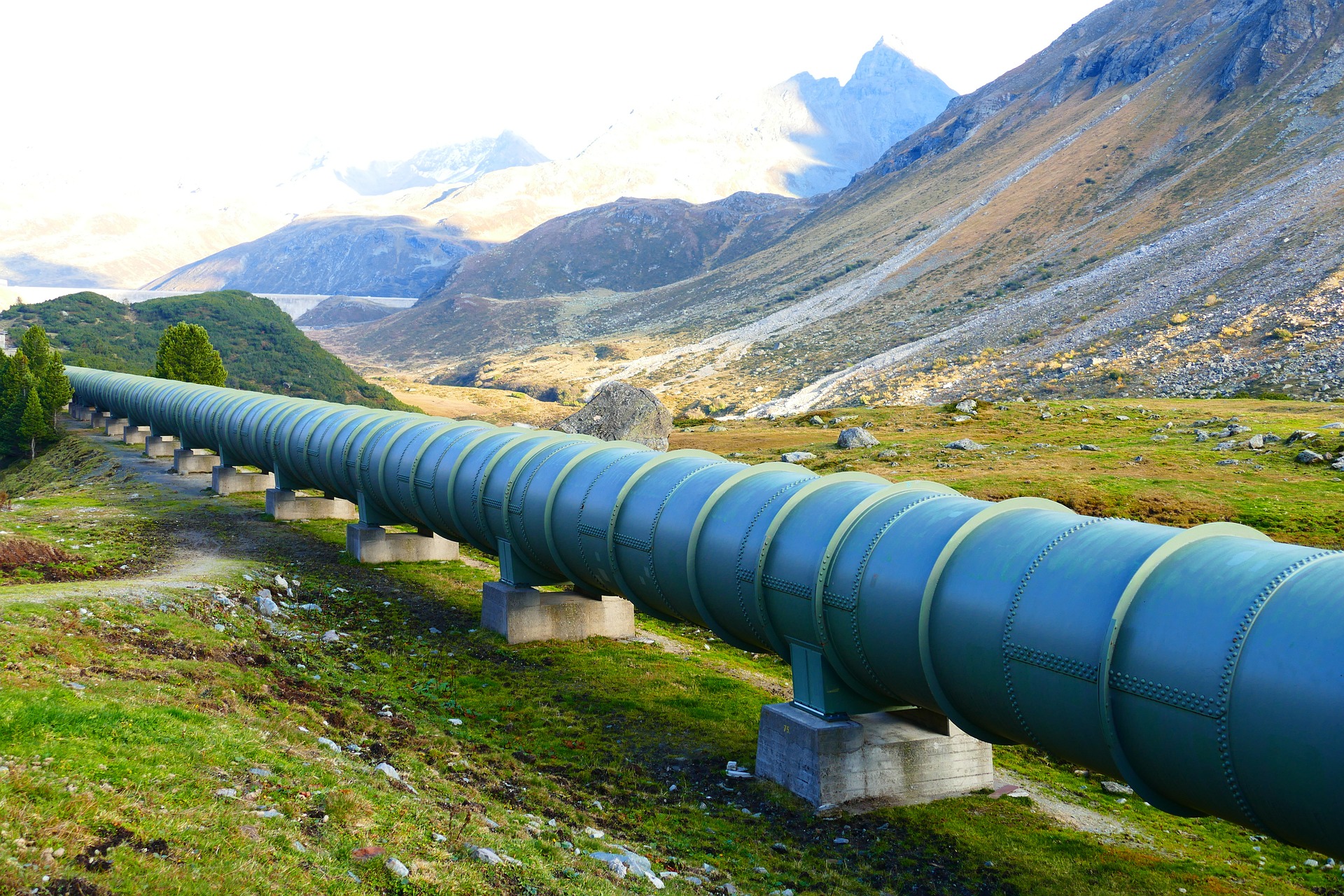

Магистральный водопровод

Такие сети отличаются достаточно высокой протяженностью и транспортирующей способностью. Они рассчитаны на перемещение значительных объемов рабочей среды на большие расстояния. Обычно их используют при прокладке коммуникаций от источника водоснабжения на распределительные узлы или напрямую к крупным потребителям.

Остановка и восстановление в 2023 году

Инженерные системы для транспортировки нефти и нефтепродуктов различают по назначению нефтепровода. Существует три основные группы — промысловые, магистральные и технологические нефтепроводы.

Промысловые

Промысловые нефтепроводы соединяют нефтяные промыслы и месторождения, где находятся скважины, с точками, где расположены центральные пункты сбора добытых углеводородов.

Это трубопроводы, отличающиеся внушительной производительностью и предназначенные для переправки нефти и нефтепродуктов на нефтеперерабатывающие заводы, нефтебазы, самостоятельные индустриальные предприятия. Пропускная способность таких магистралей высокая, что обеспечивается их техническими параметрами: диаметр труб — 219–1400 мм, давление рабочей среды — 12–100 кгс/см2.

Технологические

Трубопроводные системы, по которым нефтепродукты перемещаются внутри предприятия, называются технологическими трубопроводами. По ним транспортируют сырье, нефтепродукты, являющиеся результатом индустриальной деятельности компании или промежуточной продукцией, задействованные в технологических процессах или необходимые для функционирования оборудования.

Особенности магистральных трубопроводов

Стальные магистральные трубы используются на стратегически важных объектах. Такие метизделия предназначены для поставки газа и нефти, а также продуктов их переработки в разные точки страны. К подобным коммуникационным системам предъявляются высокие требования в отношении надежности, безопасности, производительности. Они должны обеспечивать транспортировку веществ в бесперебойном режиме с возможностью проведения ремонта и технического обслуживания.

В составе трубопроводов, помимо труб, используется специальное трубное оборудование:

Для удобства обслуживания и проведения ремонтных работ трубопроводы дополняются мостами и тоннелями, насосными системами, станциями техобслуживания.

Применение магистральных трубных систем – эффективное решение для транспортировки продуктов нефте- и газопереработки. Они позволяют эффективно поставлять сырье на предприятия напрямую с мест добычи без привлечения водного или ж/д транспорта. Современные трубопроводы могут использоваться в различных климатических условиях.

Газопроводные системы используются для транспортировки различных газов от их месторождений к потребителям. Различают газопроводы с различными параметрами давления, классифицируемые по типу потребителя.

Нефтепроводы

Применяются для транспортировки нефти и продуктов ее переработки – мазута, бензина, керосина и т. д. Системы, которые перемещают нефтепродукты между оборудованием переработки и нефтяными скважинами, называются промысловыми.
