Средства для очистки от бетона

Влияние циклов замораживания-оттаивания на бетон

Одним из наиболее разрушительных воздействий на бетон является резкое изменение температуры (циклы замораживания-оттаивания). Типы износа бетонных конструкций при циклическом замораживании-оттаивании можно условно разделить на:

Поверхностное образование

Характеризуется потерей веса и ростом внутренних трещин.

Рост внутренних трещин

Характеризуется потерей динамического модуля упругости.

В данной статье мы рассмотрим исследование характеристик бетонных образцов, изготовленных с воздухововлекающей добавкой, выдержавших 0, 100, 200, 300 и 400 циклов замораживания и оттаивания. Экспериментальные исследования образцов воздухововлекаемого бетона С20, С25, С30, С40 и С50 проводились в соответствии методом сравнительного анализа испытаний на долговечность с обычным бетоном.

Долговечность бетона

Бетон считается одним из самых неоднородных и требовательных строительных материалов. Долговечность бетона определяется как способность противостоять повреждающим воздействиям окружающей среды без разрушения в течение определенного количества времени. Долговечность бетона включает в себя устойчивость к морозу, коррозии, проникновению карбонизации, коррозии под напряжением, химическому воздействию и так далее.

Бетон может быть поврежден, если он подвергается циклам замораживания-оттаивания. Американский институт бетона установил требования по защите бетона в холодную погоду. Учёные определили холодную погоду как период, когда более трех дней подряд средняя дневная температура воздуха ниже 4 С.

Повреждения от мороза

Морозостойкость бетона имеет первостепенное значение в странах с отрицательными температурами, таких как Арктическая зона, Россия, Китай, Северная Америка и Канада. Повреждения от мороза, прогрессирующее ухудшение, начинается с расслоения поверхности или образования внутренних трещин и заканчивается полным разрушением.

Исследование экспериментом

В ходе эксперимента измеряли динамический модуль упругости и потерю массы образцов после различного количества циклов замораживания-оттаивания.

Результаты и выводы

Исследованы потери динамического модуля упругости высокопрочного бетона под воздействием нагрузки и циклов замораживания-оттаивания.

Заключение

Учитывая результаты исследования, можно сделать вывод о влиянии циклов замораживания-оттаивания на характеристики бетонных образцов и необходимость улучшения морозостойкости бетонных конструкций.

Воздухововлекающая добавка в бетоне: экспериментальное исследование

Воздухововлекающая добавка была рекомендована практически для всех бетонов, главным образом, для повышения устойчивости к циклам замораживания-оттаивания при воздействии воды и противогололедных химикатов в холодных регионах. В настоящий момент очень мало научных работ было посвящено исследованию устойчивости к замерзанию оттаиванию воздухововлекающего бетона.

В данной работе представлены экспериментальные исследования RDME и потери массы бетонов с воздухововлекающими добавками марки С20, С25, С30, С40 и С50 после 0,100, 200, 300 и 400 циклов замораживания-оттаивания.

Использованные материалы

В исследовании использовались местные материалы. Был использован китайский стандарт GB175-99 портландцемент 425 (прочность на сжатие 42,5 МПа в возрасте 28 дней). Использовался природный речной песок с модулем крупности 2,6. Крупный заполнитель представлял собой щебень фракцией 5-20 мм.

Эксперименты

Были изготовлены бетонные балки размером 100мм * 100мм * 400мм для определения потери веса и динамического модуля упругости. Образцы отливали в стальные формы, уплотняли за счёт вибрации и через 24 часа извлекали из формы. Все образцы набирали прочность при температуре 20 °C и относительной влажности 95% в течение 23 дней, после этого образцы погружали в воду на 4 дня перед циклами замораживания-оттаивания.

Замораживание и оттаивание

Установка для испытания на замораживание-оттаивание включала циклы с понижением и повышением температуры образцов, а также использование антифриза. После проведения циклов замораживания-оттаивания измеряли динамический модуль упругости и потерю массы образцов.

Результаты

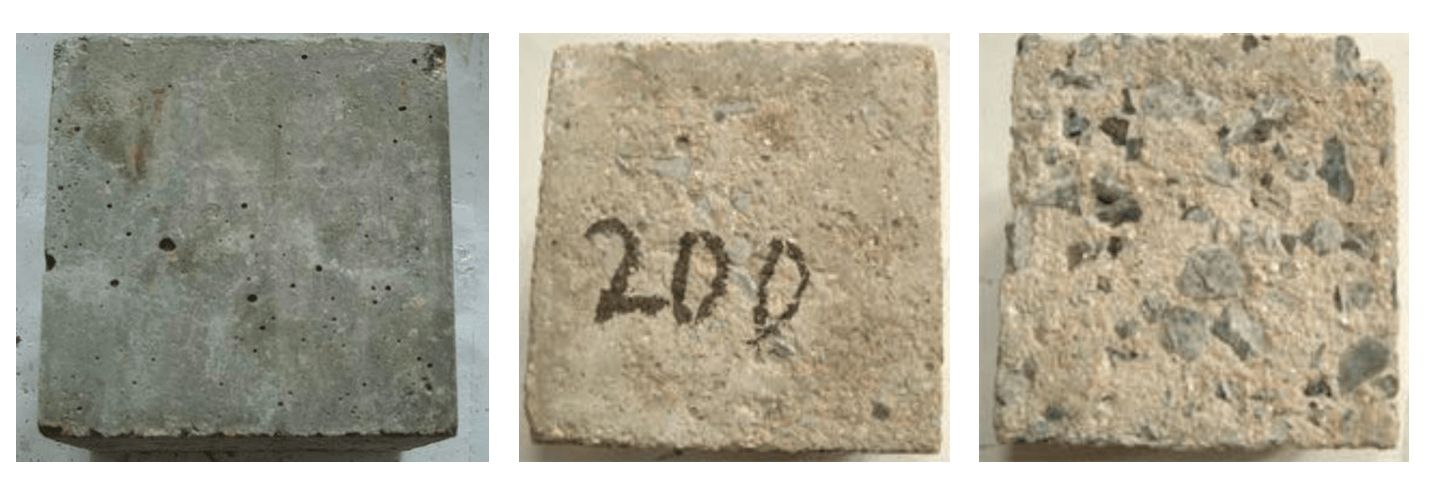

На рисунке ниже показано ухудшение поверхности образцов бетона C30 с воздухововлекаемыми добавками после прохождения различного количества циклов замораживания-оттаивания.

Микротрещины образовались после действия циклов замораживания-оттаивания, что привело к отделению крупных заполнителей и цементной части. Отслоение поверхности образцов было вызвано попеременным замораживанием и оттаиванием.

Влияние циклов замораживания-оттаивания на упругость бетона

Относительный динамический модуль упругости RDME испытываемых образцов после различного количества циклов замораживания и оттаивания представлен в таблице 2.

Таблица 2

После 300 циклов образцы бетона С30, С40, С50 показали небольшую потерю RDME, в то время как образцы С20 и С25 показали значительную потерю модуля упругости. Для образцов бетона с воздухововлекающими добавками относительный модуль упругости медленно снижался в течение первых 200 циклов замораживания-оттаивания. В последующих циклах наблюдается быстрое ухудшение состояния, а после 300 циклов замораживания-оттаивания RDME образцов С20 и С25 снизился примерно до 64.95 и 62.8%, в то время как RDME образцов С30 и С40 снизился только на 6.10, 2.65 и 9.65%. От 300 до 400 циклов замораживания-оттаивания RDME образцов С30 и С50 снизился на 16.85 и 12.75%. Хорошая долговечность воздуховолеченного бетона С30, С40 и С50 по сравнению с образцами С20 и С25 может быть объяснена более высокой прочностью на сжатие.

Исследование простого бетона

Учёные также исследовали влияние циклов замораживания-оттаивания на RDME простого бетона. Результат исследования показал, что относительный модуль упругости бетона без воздухововлекающих добавок снизился до 62% после 100 циклов. Потеря динамического модуля упругости при циклах замораживания-оттаивания означает потерю эластичности. Следовательно, влияние циклов замораживания-оттаивания на RDME простого бетона выше, чем на модуль упругости бетона с воздухововлекающими добавками.

Образование налета

Одним из видов износа бетонных конструкций при циклическом замораживании-оттаивании является образование накипи на поверхности. Потеря веса будет вызвана отслоением поверхности, поэтому проводилось измерение потери веса.

Таблица 3

Влияние циклов замораживания-оттаивания на бетон с воздуховолекающими добавками

Из таблицы видно, что влияние циклов замораживания-оттаивания на потерю массы воздухововлекающих бетонов С20 и С25 больше, чем на потерю массы образцов С30, С40, С50. Результаты испытаний показывают, что потеря массы бетона с воздухововлекающими добавками С30 составила 0,2% по сравнению с 1,81 % для простого бетона после 100 циклов.

Для образцов с добавками С20, С25, С30, С40 и С50 максимальная потеря веса составила всего 4,38% после 300 циклов. Хотя учёные обнаружили, что потеря веса простого бетона С30 снизилась до 3,74% после 125 циклов. Для простого бетона увеличение веса наблюдали в течение первых 25 циклов. Для бетона с воздуховолекающими добавками увеличение массы не наблюдалось.

Потеря веса и механизмы разрушения бетона

Потеря веса бетонных образцов вызвана поверхностным расслоением или окалиной. Изменение веса во время циклов происходит из-за движения образца в воде и из воды, а также отслаивания поверхности или образования отложений. Как только появляются микротрещины, поврежденные зоны, заполненные окружающей водой, происходит изменение веса образца. Если масса поверхностного разделения больше, чем вода, поглощенная образцами бетона, вес образцов будет увеличиваться. Вес бетонных образцов уменьшится, когда масса поверхностного разделения будет меньше воды, поглощенной бетонными образцами.

По сравнению с простым бетоном, поврежденные зоны, заполненные водой, возникали в бетоне с воздуховолекающими добавками, требующим гораздо большего количества циклов замораживания-оттаивания.

Ультразвуковые исследования

Также были произведены исследования ультразвуковым методом. В этой работе ультразвуковая скорость воздуховолеченного бетона С30 была измерена ультразвуковым методом.

Количество циклов замораживания-оттаивания | Потеря скорости ультразвука %
----------------------------------------------|---------------------------
0                                             | 100
10                                            | 97,7
20                                            | 97,6
30                                            | 91,8
40                                            | 84,7

Выводы и обсуждение

Бетон с воздуховолекающими добавками содержит миллиарды микроскопических воздушных ячеек, которые уменьшают внутреннее давление на бетон, создавая крошечные камеры для расширения воды при замерзании. Сравнивая результаты испытаний в данной работе с выводами других авторов, можно заключить, что процент снижения относительного динамического модуля упругости и потери массы бетона с воздуховолекающими добавками меньше, чем у обычного бетона после того же цикла замораживания-оттаивания. Это говорит о том, что ухудшение морозостойкости бетона с воздуховолекающими добавками происходит медленнее, чем у обычного бетона, благодаря способности воздуховолекающего агента восполнять микротрещины и улучшать морозостойкость.

Исследование коррозии бетона

В статье на примере корпуса предприятия химической промышленности рассмотрено влияние олеума, серной и соляной кислот на железобетонные конструкции.

Ключевые слова: железобетон, серная кислота, соляная кислота, олеум, коррозия.

На территории Тамбовской области с целью определения надежности и дальнейшего срока эксплуатации было проведено техническое обследование несущих конструкций одного из корпусов промышленного предприятия химической промышленности.

В ходе визуального обследования были осмотрены помещения следующего назначения: железнодорожный тепляк (отапливаемый гараж для отогрева сыпучего груза после длительного пребывания при отрицательных температурах), склады кислот, а также цеховое помещение.

Промышленные предприятия, в особенности те, что занимаются химической промышленностью, сталкиваются с проблемой повреждения конструкций вследствие воздействия агрессивных растворов, таких как соли, кислоты, щелочи и масла. Повреждения могут быть различными и иметь различную степень тяжести: от потери эстетического вида до полного обрушения.

Обычный бетон является широко используемым материалом в строительстве с очень низкой устойчивостью к кислотным воздействиям, что приводит к непоправимым экологическим и экономическим последствиям. Бетон подвержен кислотному воздействию из-за его щелочного состава. В интенсивном темпе коррозия развивается в бетонных конструкциях с трещинами, раковинами, крупными порами, которые достигают арматуры. При длительном периодическом воздействии химически агрессивных веществ, таких, как олеум, соляная и серная кислоты на железобетонные конструкции в ходе протекания рабочего процесса на промышленном предприятии вследствие диффузии агрессивных реагентов произошли изменения свойств бетона, а также внешние деформации.

Установлено, что одной из главных причин возникновения дефектов и повреждений сборных железобетонных конструкций (колонн, ригелей, плит покрытия), напольного покрытия (бетонной стяжки), фундаментов для насосной станции является воздействие агрессивной химической среды (фото 1–4), например, замачивание технологическими проливами. Кроме того, железобетонные конструкции подверглись коррозионным разрушениям и повреждениям бетона и арматуры, включая ее оголение, вызванные агрессивными средами.

Рис. 1-4. Негативные последствия химически агрессивной среды на железобетонные конструкции промышленного предприятия

Одним из компонентов агрессивной среды рассматриваемого химического предприятия является раствор соляной кислоты HCl, который вызывает коррозию железобетонных конструкций.

Скорость коррозии является важным параметром для количественного прогнозирования срока службы железобетонных конструкций, который ограничен коррозионным износом. Скорость хлоридной коррозии, изученная путем проведения экспериментальных процессов, зависит от температуры, сопротивления бетона, содержания и концентрации хлористого водорода и времени коррозии. Риск коррозии увеличивается с повышением температуры и количества хлоридов и уменьшается по мере увеличения сопротивления бетона.

Было проведено значительное количество исследований с целью определения максимально допустимого содержания хлоридов, которое приводит к высокой скорости коррозии арматуры в железобетонных конструкциях. Максимально допустимая концентрация хлоридов в железобетоне зависит от многих факторов:

— пропорции бетонной смеси;

— содержания влаги в бетоне;

— pH (кислотности) бетона;

— типа катиона;

— содержания трехкальциевого алюмината в цементе (минерал, отвечающий за набор прочности в течение «первых дней жизни» бетона);

— смешиваемых материалов;

— химического состава сталей и их отделки и т. д.

Вторым химическим раствором, влияющим на состояние железобетонных конструкций, является раствор класса сильных минеральных кислот — серная кислота (H 2 SO 4 ). Она с любым показателем концентрации вызывает необратимые повреждения бетона и железобетона.

Серная кислота легко вступает в реакцию с бетоном и растворяет поверхность, с которой соприкасается. Время, необходимое для необратимого повреждения, зависит от концентрации серной кислоты, а также от степени наполнения цементного камня цеолитосодержащей породой и значений кислотности растворов (pH).

При контакте цементных композитов с растворами серной кислоты различной концентрации происходит выщелачивание соединений кальция из цементного камня, что приводит к выпадению осадка (сульфат-ионы образуют с ионами кальция малорастворимую соль CaSO 4 ) в контактирующих растворах и в порах бетона. Это создает внутренние напряжения, которые могут привести к разрушению, за счет расширения пор в бетоне.

Третьим химическим соединением, оказывающим воздействие на железобетонные конструкции в рамках выбранного предприятия является олеум. Взаимодействие олеума с железобетонными конструкциями происходит посредством прямого контакта воды с крайне едким веществом, способным разъедать многие материалы в быстром темпе, за исключением наименее реакционноспособных.

При контакте олеума с водой происходит сильно экзотермическая реакция (с выделением теплоты) между серной кислотой (H 2 SO 4 ) и гидроксидом кальция, что сопровождается закипанием жидкости и как следствие — образование мелкодисперсного тумана из серной кислоты.

Наиболее важным параметром, определяющим поведение компонентов является количество воды, доступной для реакции. Существует три источника воды:

— вода, присутствующая на земле;

— вода в субстрате (в составе бетона);

Если говорить о контакте олеума с арматурой, то с уверенностью можно заявить, что олеум менее агрессивен по отношению к металлам, чем серная кислота, потому что нет свободной воды, которая разрушала бы поверхности.

По результатам проведенного обследования было установлено, что на данном предприятии железобетонные конструкции, находящиеся в активной эксплуатации, подвержены коррозии II вида, процессы которой возникают при воздействии вод, когда происходят обменные реакции веществ окружающей среды (солей, кислот) с частями цементного камня. Коррозия железобетонных конструкций уже на данном этапе привела к серьезным последствиям, таким как снижение прочности, деформациям и даже разрушению конструкций. Поэтому необходимо принять меры по защите этих конструкций от коррозии, чтобы продлить срок службы конструкций и обеспечить их надежность и безопасность. Также важно регулярно проводить инспекции и обследования железобетонных конструкций, чтобы своевременно выявлять возможные повреждения и принимать меры по их устранению.

Основные термины (генерируются автоматически): серная кислота, конструкция, бетон, гидроксид кальция, источник воды, окружающая среда, промышленное предприятие, соляная кислота, химическая промышленность, цементный камень.

Характеристики, виды

Тяжелый бетон — это раствор, который обладает высокой объемной массой и плотностью, чаще всего используется в монолитно-каркасном строительстве. Данный материал надежный, прочный и долговечный, устойчив к нагрузкам на сжатие, а также различным внешним воздействиям. Тяжелым данный материал называют именно из-за высокой плотности и веса.

Основные характеристики и состав тяжелого бетона

Тяжелая бетонная смесь представляет собой высокопрочную группу с объемной массой 2000-2500 кг/м3. Состав данного класса бетона практически всегда идентичен и отличается только добавками, введенными в него.

Бетонная смесь тяжелого бетона состоит из следующих компонентов:

Это могут быть тяжелые бетонные марки М100 и выше в зависимости от того, где он будет применяться.

Должна быть очищена от различных добавок и примесей, иначе кислоты и щелочи, входящие в состав воды негативно повлияют на качество смеси.

Данный ингредиент также не должен иметь каких-либо примесей, так как они повлияют на конечный результат.

В качестве заполнителя чаще всего используется щебень, гравий, известняк, гранитную или мраморную крошки и т.д.

Они позволяют добавить составу нужные свойства, которые в будущем продлят срок службы бетонной конструкции, сделают ее более надежной и прочной.

Плотность тяжелого бетона зависит от использования данных материалов и их пропорций.

Приготовление тяжелого бетона:

Основные характеристики тяжелого бетона по СТБ-1035-96:

Виды тяжелого бетона

Различают следующие виды тяжелых бетонов в зависимости используемых материалов:

Преимущества материала

Тяжелый бетон в сравнении с другими выделяется за счет своих явных преимуществ:

Кроме того, материал качественный, имеет обширную область применения и соответствует требованиям СТБ.

Сферы применения тяжелого бетона

Тяжелый бетон нашел применение во многих строительных работах и сферах:

Как видно, использовать смеси тяжелого бетона можно в различных направлениях, и данный материал обеспечит необходимую прочность и длительный эксплуатационный срок конструкций.

После высыхания бетонный раствор превращается в монолитную твердую массу, прочно скрепленную с поверхностью. Очистить его с инструментов, поверхностей и оборудования крайне сложно. Механическое удаление не дает качественного результата и может привести к повреждению поверхностей и изделий. Наиболее эффективный способ очистить от бетона любые предметы — использовать специальный растворитель. Не все из них безопасны: при выборе нужно учитывать место и тип материала для обработки, возможность соблюдения техники безопасности, имеющиеся условия для хранения и утилизации растворов.

Принцип действия

В составе очистителей от бетона агрессивная соляная, фосфорная или серная кислота. Также могут присутствовать ПАВ и ингибиторы коррозии для работы на металле.

Средства выпускаются в виде концентратов или готовых к применению растворов. С учетом разной степени загрязнения, первый вариант более удобен — можно приготовить раствор нужной концентрации.

При нанесении кислота вступает в реакцию с цементом, разрыхляет и размягчает загрязнение, после чего оно легко удаляется механическим способом. Бетон приобретает консистенцию рыхлой кашицеобразной массы.

Средства для очистки от бетона на основе кислот подходят для поверхностей из кирпича, керамической плитки, дерева, стекла, тротуарной плитки, брусчатки. При наличии в составе ингибиторов коррозии могут применяться для очистки металла. Перед использованием нужно изучить информацию на упаковке, чтобы исключить контакт средства с поверхностями, которые могут быть испорчены.

Способ применения

Использовать кислотные средства для удаления бетона и цемента нужно строго по рекомендациям производителя и в СИЗ. Компоненты очистителя токсичны, необходима защита органов дыхания и глаз. При попадании на кожу вызывают химические ожоги, работа должна проводится в закрытой одежде.

Кислота для удаления бетона

Технология очистки поверхности от бетона:

При необходимости процедуру повторяют. Если инструкция производителя предусматривает длительное воздействие, состав можно оставить на ночь.

Преимущества и недостатки очистки кислотами

Средства на основе агрессивных кислот действуют быстро и эффективно. Справляются с любым слоем налипшего бетона на инструментах, инвентаре, емкостях, стенках бетономешалок, стенах и полу. Но есть ряд недостатков:

По этим причинам применение кислотных средств ограничено. В производственных масштабах процедура усложняется дополнительным этапом нейтрализации.

Заменители кислот

Опасным кислотам есть альтернатива — химия для удаления бетона на основе заменителей кислоты. Компания EMS производит средства на основе собственной разработки — запатентованной синтетической кислоты SynTech. Составы изготовлены только из биоразлагаемых компонентов, не токсичны, безопасны для органов дыхания, слизистых и кожи. Поставляются в виде концентрированных жидкостей с легким мыльным запахом.

С удалением бетона с поверхности одинаково эффективно справляются как агрессивные кислоты, так и их заменители. При этом последние более безопасны для живых организмов и природной среды. Применяются в один этап, так как не требуют нейтрализации, не имеют ограничений по времени воздействия. Подходят для всех материалов, в том числе алюминия, пластика, резины, стекла.

Остались вопросы?

Разрушение защитного слоя бетона может быть вызвано несколькими причинами:

Чтобы предотвратить разрушение защитного слоя бетона, рекомендуется применять методы защиты, такие как использование гидроизоляционных материалов, применение пропиток для укрепления бетона, регулярное обслуживание и ремонт, а также соблюдение правил эксплуатации и использование подходящих материалов при строительстве и ремонте.

Предлагаем специальный материал, который позволяет восстановить покрытие и сделать его более устойчивым к агрессивной среде.

Сухая смесь такого рода состоит из мелкозернистого наполнителя. При взаимодействии с водой получается пластичная масса, которая скрепляет бетон с металлом. В результате образуется прочное, устойчивое к разрушениям и влаге покрытие. Кроме того, смесь активно используется для отделки стен и потолков. А специальные добавки позволяют предостеречь основу от усадки. Немаловажна и безопасность материала, поскольку в его состав не входят компоненты, вызывающие коррозию.

Где используется смесь РЕМСТРИМ Т?

Чаще всего специальный состав применяют для ремонта крупных гидротехнических построек, дороги мостов. Эффективно его действие и в выравнивании пробоин от распорок. Также восстановление защитного слоя бетона проходит быстрее с использованием особого защитного материала.

Кроме того, смесь полезна и для ремонта:

Как подготовить поверхность?

Поврежденную площадь необходимо очистить и избавить от отслоившихся частиц, треснутых бетонных пластин, остатков нефтепродуктов. Заметные расколы, стыки или места сильных протечек расшиваются в виде П-образной формы с углублением в ширину. Рекомендуется сделать основание для сцепления шероховатым и немного увлажненным. Такая поверхность лучше реагирует с составом.

Смесь готовится в пропорциях: на 1 кг сухого вещества — 150 мл воды. Ингредиенты смешиваются миксером в быстром режиме, на низких оборотах в течение 3-4 минут. Для этого эффективнее использовать дрель со спиральной насадкой.

Чем отличается цементный раствор от бетона

Многие считают, что бетон и цементный раствор – это практически одно и то же.

Многие считают, что бетон и цементный раствор – это практически одно и то же. На самом деле не все так просто. Бетон содержит в себе заполнитель – гравий или щебень. Цементный раствор выступает в качестве этого самого заполнителя, но кроме этого, содержит в себе ещё и строительный песок. Бетон включает себя 4 компонента: цемент, крупный заполнитель, вода и песок. Поэтому, верно говорить «цементно-песчаный раствор». Но все привыкли к «цементному раствору».

Что такое цементный раствор и какие его основные составляющие?

Цемент обычно используют в качестве вяжущего материала в строительных смесях и растворах. Порошок серого цвета с зеленоватым оттенком — именно так выглядит цемент. Как сделать цементный раствор? После того как порошок растворится в воде, образуется пластичная масса, которая со временем превращается в затвердевший камень.

Основные составляющие цементного раствора:

К раствору добавляются компоненты, которые придают ему пластичности и другие дополнительные свойства.

Средний удельный вес цементно-песчаного раствора равняется 1800 кг/м3

Что такое бетон и какие его разновидности?

Бетон – это главный материал для строительства чего-либо. Приготовление бетона происходит в таких пропорциях: 1 (цемент)/4, 4(щебень)/2 (песок)/0,5 воды (состав бетона). Средние пропорции бетона сходу назовут большинство рабочих – 1 доля цемента: 3 части песка: 5 частей щебня.

Виды бетона по вяжущему веществу:

Также выделяют виды бетона по средней плотности:

Что вымывает вода из бетона?

Вода, проникающая в бетон и участвующая в процессе выщелачивания, может вымывать из него различные вещества. Вот некоторые из основных компонентов, которые могут быть вымыты из бетона:

Вымывание этих веществ из бетона в результате выщелачивания может привести к ухудшению его свойств, снижению прочности и долговечности, а также способствовать коррозии арматуры и другим проблемам.

Что такое выщелачивание бетона?

Выщелачивание бетона (иногда также называется вымывание бетона) — это процесс удаления веществ из структуры бетона путем промывки его поверхности водой или другими растворителями. Оно может происходить естественным образом с течением времени или быть вызвано неправильной обработкой или эксплуатацией бетонных конструкций.

Основной причиной выщелачивания является проникновение воды в поры бетона, которая затем растворяет щелочные соединения, такие как гидроксид кальция, содержащиеся в цементе. Вода смывает эти растворенные вещества из бетона, что приводит к уменьшению прочности и долговечности конструкции.

Выщелачивание бетона обычно проявляется в виде появления пятен или вымытых областей на поверхности, а также ухудшения качества бетона. Это может быть особенно проблематично в строительных конструкциях, таких как мосты, дамбы, туннели и здания, где прочность и надежность являются критическими.

Чтобы предотвратить выщелачивание бетона, можно применять различные меры, включая использование более качественного цемента, добавление присадок, которые уменьшают проницаемость бетона, а также регулярное обслуживание и защитное покрытие бетонных конструкций.

Химия процесса

Выщелачивание бетона обусловлено химическими реакциями, происходящими внутри его структуры. Главная химическая реакция, которая происходит во время выщелачивания, называется гидролизом. Вода реагирует с щелочными соединениями, содержащимися в цементе, приводя к их растворению и вымыванию из бетона.

Основным щелочным соединением, реагирующим с водой, является гидроксид кальция (Ca(OH)2). Химическое уравнение гидролиза гидроксида кальция выглядит следующим образом:

Гидроксид кальция растворяется в воде, образуя ионы кальция (Ca2+) и гидроксидные ионы (OH-). Ионы кальция и гидроксидные ионы затем вымываются из бетона смывающей водой.

Кроме гидроксида кальция, также могут происходить реакции с другими щелочными соединениями, такими как силикаты кальция и алюминия, содержащиеся в цементе. Однако гидролиз гидроксида кальция является наиболее распространенным и значительным процессом, приводящим к выщелачиванию бетона.

Как этот процесс влияет на водонепроницаемость?

Выщелачивание бетона имеет прямое влияние на его водонепроницаемость. В результате процесса выщелачивания вещества, такие как гидроксид кальция и другие растворимые соединения, вымываются из структуры бетона, что может привести к увеличению его пористости и проницаемости для воды.

Вымытие этих веществ снижает плотность бетона и создает пустоты и каналы в его структуре, через которые вода может проникать свободно. Это может привести к увеличению влагообмена и проникновению влаги внутрь бетона, что может вызвать проблемы, такие как коррозия арматуры, разрушение бетона из-за циклов замерзания и оттаивания, появление трещин и общее снижение прочности и долговечности конструкции.

Для улучшения водонепроницаемости бетона и предотвращения выщелачивания можно применять различные меры. Это включает использование более качественных цементов с низким содержанием щелочных соединений, добавление присадок и добавок, которые уменьшают проницаемость бетона, а также применение защитных покрытий, таких как гидроизоляционные покрытия или герметизирующие материалы, которые помогают предотвратить проникновение влаги.

Насколько снижает прочность

Помимо того, что вода может вымывать почву под основанием, постоянная инфильтрация может значительно снизить его прочность со временем. Проникновение воды и вымывание щелочных соединений из структуры бетона может привести к следующим последствиям:

Выщелачивание бетона может привести к значительному снижению его прочности и долговечности. Поэтому важно предпринимать меры для предотвращения выщелачивания для поддержания качества и долговечности бетонных конструкций.

Виды работ, которые мы выполняем

Наш опыт позволит сделать работы по гидроизоляции подвала под ключ с гарантией в 10 лет.

Инъектирование позволяет оперативно устранить трещины, сколы, внутренние пустоты и другие дефекты бетона. Технология предполагает заполнение специальными защитными материалами, которые укрепляют и герметизируют обработанный участок.

Массивы кирпичной кладки инъецируют для повышения прочности и заполнения всех пустот. Также, технология позволяет существенно усилить прочность стен из кирпича.

Укрепление может потребоваться как старым домам, так и недавно построенным зданиям.

Если ищете профессиональные услуги герметизации опалубочных отверстий для защиты подвала и фундамента вашего здания, то вы попали по адресу. Мы команда опытных специалистов в гидроизоляции с 16-летним стажем. Наше предприятие предоставляет качественные и надежные услуги, помогая предотвратить проникновение воды и влаги в ваш подвал или фундамент.

Показать весь список услуг
