СП 42-103-2003 “Проектирование и строительство газопроводов из полиэтиленовых труб и реконструкция изношенных газопроводов” разработан в развитие основополагающего СНиП 42-01-2002 “Газораспределительные системы” взамен СП 42-101-96 “Проектирование и строительство газопроводов из полиэтиленовых труб диаметром до 300 мм”, СП 42-103-97 “Восстановление стальных подземных газопроводов с использованием синтетических тканевых шлангов и специального двухкомпонентного клея”, СП 42-105-99 “Контроль качества сварных соединений полиэтиленовых газопроводов”.

СП 42-103-2003 содержит подтвержденные научными исследованиями, опробованные на практике и рекомендуемые в качестве официально признанных технические решения, средства и способы реализации обязательных требований, установленных СНиП 42-01, по проектированию и строительству полиэтиленовых газопроводов, а также реконструкции изношенных газопроводов с применением полиэтиленовых (в том числе профилированных) труб, синтетических тканевых шлангов и специального двухкомпонентного клея.

В разработке настоящего Свода правил приняли участие:

Габелая Р.Д., Гвоздев И.В., Гиллер Г.А, Голик В.Г., Дерюгин М.Н., Зайцев К.И., Кайгородов Г.К., Карвецкий А.Г., Каргин В.Ю., Нечаев А.С., Рождественский В.В., Сафронова И.П., Синев В.М., Токер А.П., Удовенко В.Е., Чирчинская Г.П., Шинкарев А.М., Шишов Н.А., Шурайц А.Л.

1 область применения

1.1 Настоящий Свод правил распространяется на проектирование и строительство новых газопроводов из полиэтиленовых труб, а также на реконструкцию стальных изношенных газопроводов.

1.2 При проектировании, строительстве и реконструкции газопроводов следует руководствоваться требованиями СНиП 42-01, СП 42-101 и других нормативных документов, утвержденных в установленном порядке.

2 нормативные ссылки

В настоящем Своде правил использованы ссылки на следующие документы:

СНиП 2.02.01-83* Основания зданий и сооружений;

СНиП 2.02.04-88 Основания и фундаменты на вечномерзлых грунтах;

СНиП 3.01.01-85* Организация строительного производства;

СНиП 3.03.01-87 Несущие и ограждающие конструкции;

СНиП 11-01-2003 Инструкция о порядке разработки, согласования, утверждения и составе проектной документации на строительство предприятий, зданий и сооружений;

Документ отменен постановлением Госстроя России от 17.11.2003 г. N 190, здесь и далее по тексту. — Примечание изготовителя базы данных.

СНиП 12-03-2001 Безопасность труда в строительстве. Часть 1. Общие требования;

СНиП 12-04-2002 Безопасность труда в строительстве. Часть 2. Строительное производство;

СНиП II-7-81* Строительство в сейсмических районах;

СНиП 42-01-2002 Газораспределительные системы;

СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб;

СП 42-102-2004 Проектирование и строительство газопроводов из металлических труб;

ГОСТ 9.402-80 ЕСЗКС. Покрытия лакокрасочные. Подготовка металлических поверхностей перед окрашиванием;

ГОСТ 9.602-89 ЕСЗКС. Сооружения подземные. Общие требования к защите от коррозии;

ГОСТ 166-89 Штангенциркули. Технические условия;

ГОСТ 868-82 Нутромеры индикаторные с ценой деления 0,01 мм. Технические условия;

ГОСТ 2226-88 Мешки бумажные. Технические условия;

ГОСТ 2930-62 Приборы измерительные. Шрифты и знаки;

ГОСТ 2991-85 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия;

ГОСТ 4045-75 Тиски слесарные с ручным приводом. Технические условия;

ГОСТ 5686-94 Грунты. Методы полевых испытаний сваями;

ГОСТ 6507-90 Микрометры. Технические условия;

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия;

ГОСТ 8433-81 Вещества вспомогательные ОП-7 и ОП-10. Технические условия;

ГОСТ 9142-90 Ящики из гофрированного картона. Общие технические условия;

ГОСТ 9396-88 Ящики деревянные многооборотные. Общие технические условия;

ГОСТ 10354-82 Пленка полиэтиленовая. Технические условия;

ГОСТ 10705-80 Трубы стальные электросварные. Технические условия;

ГОСТ 11262-80 Пластмассы. Метод испытания на растяжение;

ГОСТ 12423-66 Пластмассы. Условия кондиционирования и испытаний образцов (проб);

ГОСТ 12820-80 Фланцы стальные плоские приварные на от 0,1 до 2,5 МПа (от 1 до 25 кгс/см). Конструкция и размеры;

ГОСТ 12822-80 Фланцы стальные свободные на приварном кольце на от 0,1 до 2,5 МПа (от 1 до 25 кгс/см). Конструкция и размеры;

ГОСТ 14782-86 Контроль неразрушающий. Соединения сварные. Методы ультразвуковые;

ГОСТ 15846-79 Продукция, отправляемая в районы Крайнего Севера и труднодоступные районы. Упаковка, маркировка, транспортирование и хранение;

ГОСТ 17375-2001 Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Отводы крутоизогнутые типа 3D (R1,5DN ). Конструкция;

ГОСТ 17376-2001 Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Тройники. Конструкция;

ГОСТ 17811-78 Мешки полиэтиленовые для химической продукции. Технические условия;

ГОСТ 18573-86 Ящики деревянные для продукции химической промышленности. Технические условия;

ГОСТ 18599-2001 Трубы напорные из полиэтилена. Технические условия;

ГОСТ 18698-79 Рукава резиновые напорные с текстильным каркасом. Технические условия;

ГОСТ 19667-74 Контейнер специализированный групповой массой 5,0 т для штучных грузов;

ГОСТ 21650-76 Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования;

ГОСТ 22852-77 Ящики из гофрированного картона для продукции приборостроительной промышленности. Технические условия;

ГОСТ 24157-80 Трубы из пластмасс. Метод определения стойкости при постоянном внутреннем давлении;

ГОСТ Р 12.3.048-2002 ССБТ. Строительство. Производство земляных работ способом гидромеханизации. Требования безопасности;

ГОСТ Р 50838-95 Трубы из полиэтилена для газопроводов. Технические условия;

ТУ 6-19-231-87 Трубы напорные из непластифицированного поливинилхлорида;

ТУ 6-19-359-97 Детали соединительные из полиэтилена для газопроводов;

ТУ, упомянутые здесь и далее по тексту не приводятся. За информацией о документе Вы можете обратиться в Службу поддержки пользователей. — Примечание изготовителя базы данных.

ТУ 2248-017-40270293-2002 Трубы из полиэтилена ПЭ 100 для газопроводов давлением свыше 0,6 МПа;

ТУ 2248-018-40270293-2002 Трубы из полиэтилена для газопроводов больших диаметров;

ТУ 2248-025-00203536-96 Неразъемные соединения полиэтиленовых труб со стальными;

ТУ 2248-031-00203536-96 Седелки крановые полиэтиленовые с закладными электронагревателями;

ТУ 2248-001-18425183-01 Детали соединительные из полиэтилена с удлиненными хвостовиками;

ТУ 2291-032-00203536-96** Муфты полиэтиленовые с закладными электронагревателями для газопроводов;

ТУ 2245-028-00203536-96 Лента полиэтиленовая сигнальная для подземных газопроводов;

ТУ 2248-054-00203536-99 Вводы цокольные газовые армированные стеклопластиком;

ПБ 12-529-03 Правила безопасности систем газораспределения и газопотребления;

На территории Российской Федерации документ не действует. Действуют Федеральные нормы и правила в области промышленной безопасности “Правила безопасности сетей газораспределения и газопотребления”, здесь и далее по тексту. — Примечание изготовителя базы данных.

Источник

Кабель спутник для газопровода гост

Группа: Участники форума Сообщений: 211 Регистрация: 25.11.2006 Из: Нижегородская обл. Пользователь №: 4902

Не через три года, а горазда раньше столбики посшибает автотранспорт, таблички поотдирает местное хулиганьё и произойдет это в межобходный период (2недели и более), поэтому даже в населенных пунктах я как технадзор настаиваю на проектирование ПЭ трубы с проводом-спутником, вся надежда у эксплуататоров только на него. Любым трассоискателем глубина и местонахождение определяется без проблем.

Сообщение отредактировал atochil — 11.7.2009, 20:34

Evgkarpro

Просмотр профиля

Группа: Участники форума Сообщений: 601 Регистрация: 9.7.2008 Пользователь №: 20485

А я поддерживаю Гаспара, сигнальный провод при закрытом способе производства работ не нужен и вопрос все-таки тоже не до конца корректный.

Весь проектный открытый способ заменяете на закрытый способ производства работ, это больше вообще похоже на санацию, тогда по идее должен быть старый стальной газопровод, но тогда провод вовсе не нужен или, же идет закрытый только в некоторых местах типа дорог, улиц с капитальным покрытием?

При санации все равно будут котлованы на всех углах, а при ННБ будем иметь и рабочий и приемный котлован. При разрыве сигнального провода на концах будем иметь ковер или СКИП с одной и другой стороны прохода и плюс еще закрепление обозначение на местности.

Да и в конце концов в исполнительной документации четко отражается и укладка и привязка газопровода, и делается топографическая съемка. И вся эта сотворенная целая папка по объекту находиться у эксплуатирующей организации и бережется.

Вдруг, что-то вспомнил про футляры, которые могут быть при ННБ, там например, есть возможность прокладки в межтрубном пространстве.

Да и в итоге не сможет “бык пос..ть” например, при укладке труб диаметром свыше 110 мм.

atochil

Просмотр профиля

Группа: Участники форума Сообщений: 211 Регистрация: 25.11.2006 Из: Нижегородская обл. Пользователь №: 4902

103 СП- 6.101 — при температуре труб (окружающего воздуха) выше плюс 10 °С производится укладка газопровода свободным изгибом (“змейкой”) с засыпкой — в наиболее холодное время суток;

Сообщение отредактировал atochil — 12.7.2009, 20:45

atochil

Просмотр профиля

Группа: Участники форума Сообщений: 211 Регистрация: 25.11.2006 Из: Нижегородская обл. Пользователь №: 4902

[quote name=’Evgkarpro’ date=’11.7.2009, 22:59′ post=’410712′]

Да и в конце концов в исполнительной документации четко отражается и укладка и привязка газопровода, и делается топографическая съемка. И вся эта сотворенная целая папка по объекту находиться у эксплуатирующей организации и бережется.

Мы живем в России. 20 лет назад на курсах технадзора инспектор тогда Госгортехнадзора говорил, что еще ни один стык не найден, где ему надлежит быть согласно ИТД.

GazProekt

Просмотр профиля

Группа: New Сообщений: 2 Регистрация: 8.6.2009 Из: Пермь Пользователь №: 34541

“При прокладке газопровода в футляре (каркасе) или способом наклонно-направленного бурения укладка сигнальной ленты не требуется. На границах прокладки газопровода способом наклонно-направленного бурения устанавливаются опознавательные знаки.”

Proleg

Просмотр профиля

Группа: Участники форума Сообщений: 104 Регистрация: 30.6.2009 Из: планета Шелезяка Пользователь №: 35424

По согласованию с горгазом при наклонно-направленном бурении (да и вообще при применении полиэтиленовых газопроводов) наряду с опознавательными знаками закладываем в проект специальные “маркеры”. Это такие металлические кольца в пластиковой оболочке (чтобы не сгнили), импортного производства ( у нас же в стране проблема с металлом и пластиком ).

Сообщение отредактировал Proleg — 14.7.2009, 13:41

putnik82

Просмотр профиля

Группа: Участники форума Сообщений: 233 Регистрация: 22.3.2007 Из: Губернский Город N Пользователь №: 6722

Proleg

Просмотр профиля

Группа: Участники форума Сообщений: 104 Регистрация: 30.6.2009 Из: планета Шелезяка Пользователь №: 35424

putnik82

Просмотр профиля

Группа: Участники форума Сообщений: 233 Регистрация: 22.3.2007 Из: Губернский Город N Пользователь №: 6722

atochil

Просмотр профиля

Группа: Участники форума Сообщений: 211 Регистрация: 25.11.2006 Из: Нижегородская обл. Пользователь №: 4902

Уважаемый cher, про нормативные документы все знают. А как быть в таком конкретном случае:Выделен участок для индивидуальной коттежной застройкиВыделены бюджетные (!) деньги для строительства полиэтиленовых газ. сетей, готова документация на строительство.

Но нет домов , улиц, других подземных коммуникаций, т. е. голое поле. А строить надо, иначе деньги пропадут.Мое личное мнение что сигнальный провод в таком случае просто необходим, иначе невозможно будет проложить другие коммуникации с соблюдением нормативных расстояний, забурить эл. опоры, выполнить подключение газопроводов к жил. домам.

Сообщение отредактировал atochil — 16.7.2009, 22:00

EDDY

Просмотр профиля

Группа: New Сообщений: 11 Регистрация: 29.2.2008 Пользователь №: 16096

Hawkeye

Просмотр профиля

Группа: Участники форума Сообщений: 40 Регистрация: 6.3.2009 Пользователь №: 30162

Tolik84

Просмотр профиля

Группа: Участники форума Сообщений: 90 Регистрация: 23.6.2008 Из: Nothern Town Пользователь №: 19964

Morskaya

Просмотр профиля

Группа: Участники форума Сообщений: 73 Регистрация: 3.10.2007 Из: МО Пользователь №: 11695

ork

Просмотр профиля

Группа: Участники форума Сообщений: 142 Регистрация: 13.11.2008 Пользователь №: 25266

LevaK

Просмотр профиля

Группа: Участники форума Сообщений: 1169 Регистрация: 30.5.2007 Из: Черкассы Пользователь №: 9054

Evgkarpro

Просмотр профиля

Группа: Участники форума Сообщений: 601 Регистрация: 9.7.2008 Пользователь №: 20485

LevaK

Просмотр профиля

Группа: Участники форума Сообщений: 1169 Регистрация: 30.5.2007 Из: Черкассы Пользователь №: 9054

LevaK

Просмотр профиля

Группа: Участники форума Сообщений: 1169 Регистрация: 30.5.2007 Из: Черкассы Пользователь №: 9054

В СП 42-103-2003 тоже есть 5.6 Обозначение трассы газопровода предусматривают: путем установки опознавательных знаков (в соответствии с положениями СП 42-101) и укладки сигнальной ленты по всей длине трассы, а для межпоселковых газопроводов возможна (при отсутствии постоянных мест привязки) прокладка вдоль присыпанного (на расстоянии 0,2-0,3 м) газопровода изолированного алюминиевого или медного провода сечением 2,5-4 мм с выходом концов его на поверхность под ковер или футляр вблизи от опознавательного знака.

5.7 Вывод провода-спутника над поверхностью земли под защитное устройство (например, ковер) предусматривается в специальных контрольных точках, располагаемых на расстояниях не более 4,0 км друг от друга.

Пластмассовая сигнальная лента желтого цвета шириной не менее 0,2 м с несмываемой надписью “Осторожно! Газ” (ТУ 2245-028-00203536) укладывается на расстоянии 0,2 м от верха присыпанного полиэтиленового газопровода.

Tolik84

Просмотр профиля

Группа: Участники форума Сообщений: 90 Регистрация: 23.6.2008 Из: Nothern Town Пользователь №: 19964

У нас в отношении сигнального провода ведётся такая политика:

При прокладке межпоселковых, распределительных газопроводов из полиэтиленовых труб независимо от протяженности, а также полиэтиленовых газопроводов-вводов протяженностью более 30 м для определения их местоположения приборным методом следует кроме сигнальной ленты укладывать медный изолированный провод-спутник (ПВ1)

сечением 2,5-4 мм2 . Изолированный провод-спутник следует укладывать непосредственно на полиэтиленовый газопровод (такая укладка даёт представление о том на какой глубине находится газопровод) с выводом концов на поверхность под ковер. Вывод изолированного провода-спутника и проводника от заземляющего устройства над поверхностью земли под ковер предусматривать в специальных контрольных точках, исключающих их механические повреждения:• на полиэтиленовых межпоселковых и распределительных газопроводах – в начале и конце газопровода, а также на линейной части на расстоянии не более 2 км друг от друга;• на полиэтиленовых газопроводах-вводах протяженностью более 30 м, присоединяемых к полиэтиленовым распределительным газопроводам – на выходе газопровода-ввода из земли, при этом соединить изолированные проводы-спутники газопровода-ввода и распределительного газопровода;• на полиэтиленовых газопроводах-вводах протяженностью более 30 м, присоединяемых к стальным распределительным газопроводам – на выходе газопровода-ввода из земли и в точке его присоединения к стальному распределительному газопроводу.

Илюха

Источник

Квт проводники заземляющие

Купить провод мг 10 (кг) кольчугино 100000080049030003 оптом, цена

Назначение провода спутника

Провод спутник прокладывается вместе с сигнальной лентой и служит так называемым маячком для определения местонахождения трубы.

Прокладка кабелей, не предназначенных для подземной укладки согласно технических условий на них не допускается. Однако использование кабелей имеющих бронированною изоляционную оболочку, и удовлетворяющие требования правил технической эксплуатации электроустановок потребителей в качестве провода спутника для полиэтиленовых трубопроводов является не дешевым удовольствием.

Недостатки применения провода спутника для маркировки газопроводов

Традиционные материалы, применяемые в качестве контрольных проводников, имеют ряд технологических уязвимостей, которые не позволяют использовать их при закладке в грунт открытым методом.

При выборе проводника для прокладки провода спутника нарушены пункты:

• Для кабельных линий, прокладываемых в земле или воде, должны применяться преимущественно бронированные кабели. Металлические оболочки этих кабелей должны иметь внешний покров для защиты от химических воздействий. Кабели с другими конструкциями внешних защитных покрытий (небронированные) должны обладать необходимой стойкостью к механическим воздействиях при прокладке во всех видах грунтов, при протяжке в блоках и трубах, а также стойкостью по отношению к тепловым и механическим воздействиям при эксплуатационно-ремонтных работах.
• Для прокладки в почвах, содержащих вещества, разрушительно действующие на оболочки кабелей (солончаки, болота, насыпной грунт со шлаком и строительным материалом и т.п.), а также в зонах, опасных из-за воздействия электрокоррозии, должны применяться кабели со свинцовыми оболочками и усиленными защитными покровами типов Бл, Б2л или кабели с алюминиевыми оболочками и особо усиленными защитными покровами типов Бв, Бп (в сплошном влагостойком пластмассовом шланге).
• Для прокладки в почвах, подверженных смещению, должны применяться кабели с проволочной броней или приниматься меры по устранению усилий, действующих на кабель при смещении почвы (укрепление грунта шпунтовыми или свайными рядами и т.п.).

1. Применение провода марки «ПВ1» в качестве провода спутника как средства обозначения полиэтиленовых газопроводов имеет значительное количество критических уязвимостей, которые выражаются в полной потере детекционной функции в среднем в течение первого года эксплуатации;
2. Применение проводника данного типа нарушает следующие нормативные документы:

• ГОСТ 6323-79 (СТ СЭВ 587-87) «Провода с поливинилхлоридной изоляцией для электрических установок. Технические условия ( С изменениями №1, 2, 3, 4)»;
• Единые технические указания по выбору и применению электрических кабелей (разработано ВНИИКП);
• «Правила устройства электроустановок. Издание 6 и 7», пункты 2.3.37, 2.3.43, 2.3.45, 2.3.65.
• ГОСТ 55473-2021, пункт 4.10.5: «Средства и материалы для обозначения трассы ПЭ газопроводов должны иметь срок службы*, как правило**, не менее среднего срок службы газопровода, установленного проектом»

Провод спутник пв-1 450в 2,5

Прокладка п/э трубы вместе с сигнальным кабелем

Горизонтально-направленное бурение (ГНБ) уже далеко не новый метод прокладки коммуникаций, кабелей, труб для воды, канализации, газопроводов и т.д. в черте города. Но к сожалению, практически всегда остается незакрытым такой вопрос: «А что будет с проложенной трубой дальше?»

И именно он выручает строителей, когда нет другого выхода(забиты все каналы каб.канализации, на пути оживленная автодорога, трамвайные пути, парки и т.д.).

Но как и у каждой медали есть две стороны, так и у ГНБ кроме положительных качеств есть отрицательные.

В первую очередь это:

• опасность повреждения ранее проложенных коммуникаций;

• внесение сумятицы (хаоса) в подземный мир городов.

Есть много вещей, которые следует учитывать при выполнении работ методом ГНБ. Подготовка строительной площадки, выбор оптимальной установки ГНБ, бентонит подходящий для местного типа грунта, дизайн буровой лопатки и расширителя, выбор необходимого типа и диаметра труб и многие другие требования для успешного строительства.

Но к сожалению, практически всегда остается незакрытым такой вопрос: «А что будет с проложенной трубой дальше?»

Я имею ввиду наиболее распространенные для проектов ГНБ трубы из полиэтилена и ПВХ которые будут лежать в земле не один десяток лет и которые не обнаруживаются локаторами и трассоискателями.

Ведь теоретически, может быть утеряна проектная документация с показателями глубин пролегания, изменится до неузнаваемости ландшафт местности(например на строительных участках) и старые привязки будут неактуальны, сверху «накинут» пару слоев асфальта и т.д. и т.п.

Да мало-ли что может случиться. Бесхозные трубы обнаруживаются чуть ли не каждый день.

В общем, вопрос как найти проложенную п/е трубу в грунте без особых проблем, можно и нужно решать уже сегодня.

И наиболее простым решением видится протягивание вместе с п/е трубой сигнального кабеля . Неоднократно(по требованию Заказчика) мы так и делали, но при этом возникали различные проблемы.

К примеру, в глинистых грунтах — все нормально, а вот в песчаном грунте медный кабель запросто обрывается. Во первых, медь не надежный металл(легко тянется и рвется), а во вторых, абразивные свойства песка тоже способствуют обрыву.

Прошлое провода tracer

В прошлом, американская фирма экспериментировала с различными типами кабеля, и наиболее распространенный типом провода для ГНБ была твердая медь с покрытием для защиты. Но порванные провода стоили очень дорого, ведь приходилось переделывать работу и менять и без того немало стоящий кабель.

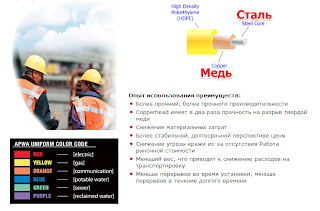

В 2004 Copperhead Industries придумали, а в 2008 запатентовали трассирующий медный провод с сердечником из стали (CCS), который в шесть раз превышал прочность такого же в диаметре медного провода. CCS провод прочнее, менее дорогостоящий, по сравнению с медным проводом и не так зависит от колебаний мировых цен на медь.

CCS Tracer также защищен от абразивных элементов надежным HDPE покрытием.

Но немаловажным фактором конечно является правильная затяжка трубы с прикрепленным кабелем. Если провод не правильно прикреплен, то большая вероятность обрыва.

Наиболее удачно — это прикрепить под захватом, если не получится — то тогда к захвату приваривают короткую цепь, а к последним звеньям цепи уже крепят провод. Или к кромке захвата можно приварить «ухо».

Вариант, когда провод цепляют за кольцо после расширителя (см. фото) не самый удачный, так как кабель не защищен от силы трения об грунт в районе конуса оголовника.

Кроме того, правильный цвет покрытия для проводов имеет важное значение. С его помощью легко идентифицируется предназначение трубы.

После прокладки трубы кабель оконечивают, тестируют и прячут в маленький и симпатичный колодец с фиксирующей крышкой (на фото) для предотвращения вандализма или повреждений. Вот так вот.Цивилизация 🙂

Источник

Сертификаты

Сертификаты пв-3 1х6 ж/з

Современная альтернатива провода спутника

В качестве альтернативы применению провода спутника следует рассмотреть применение электронных шаровых маркеров для газопроводов и электронной маркерной ленты.

Электронные маркеры ИСМ для газопроводов широко применяются для эффективной маркировки пластиковых газовых трубопроводов.

Обозначение местоположения газопроводов является обязательным, поэтому вопрос лишь в правильном выборе наиболее эффективных способов маркировки полиэтиленовых труб. В настоящее время электронные маркеры являются одной из наиболее совершенных технологий маркировки.

Принцип действия электронной маркировки заключается в возбуждении электрических колебаний в резонансном контуре маркера специальным прибором — маркероискателем. Далее переменное магнитное поле, создаваемое маркером, детектируется маркероискателем, и, таким образом, локализуется местоположение маркера.

Располагая маркеры под землей вдоль трассы трубопровода еще на этапе строительства, и помечая с их помощью ключевые места и объекты трассы, такие как муфты, ответвления, заглушки, повороты трассы, пересечения с другими коммуникациями, колодцы/люки и т.п., можно надежно обнаруживать и точно локализовывать эти места в процессе эксплуатации. Прямолинейные участки газопровода рекомендуется маркировать с интервалом не более 50 м.

Интеллектуальные маркеры укладываются на всех значимых точках газопровода (так называемых репперных точках), (причем в зависимости от глубины заложения трассы применяются либо шаровые (до 1,5 метров глубина ПЭ газопровода), либо полноразмерные маркеры (до 2,0-2,4 метра глубина ПЭ газопровода)), а между ними на понятных, как правило, прямолинейных участках, применяется лента сигнальная с интегрированными маркерами «ЛМ-15»

Преимуществами системы электронной маркировки являются:

• Уверенная идентификация любого типа трубопроводов как металлического, так и неметаллического (полиэтиленовые газопроводы)
• Высокая точность локализации (отклонения в пределах 10-20 см)
• Отсутствие помех в процессе маркеропоиска от металлических объектов в грунте за счет специально подобранной резонансной частоты маркера

Применение электронных маркеров позволяет сделать маркировку газопровода эффективной и существенно снизить затраты на содержание системы маркировки в сравнении с применением провода спутника!

Источник
